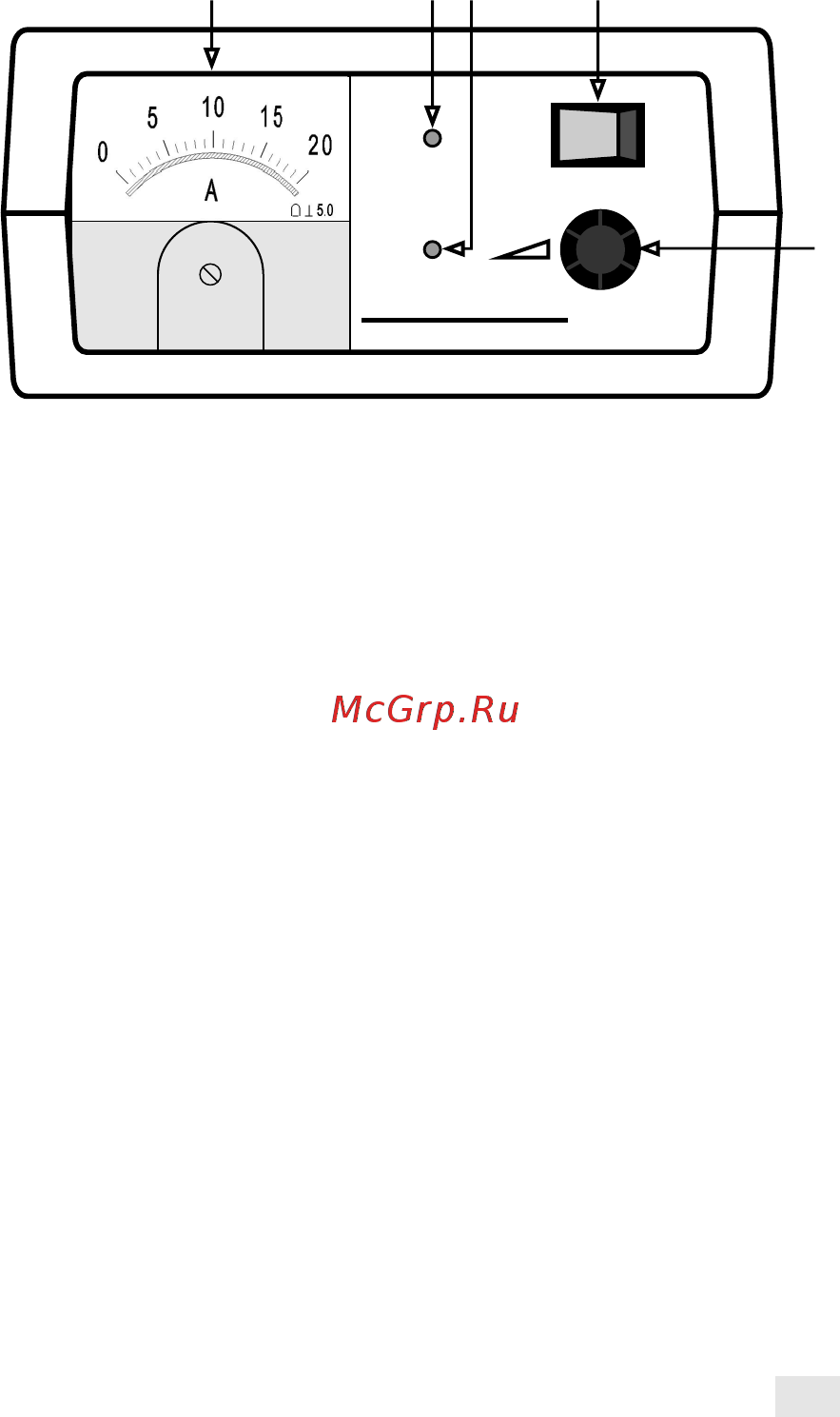

На передней панели расположены:

1 - Шкала амперметра

2 - Светодиод включения, светодиод с обозначением - Сеть

3 - Индикация перегрева, светодиод с обозначением - Т С

является индикатором срабатывания защиты от перегрева

4 - Переключатель диапазонов выходного напряжения

5 - Регулятор силы зарядного тока

Сетевой шнур и выходные провода с зажимами уложены

в задний отсек корпуса.

Электронная схема зарядного устройства представляет

собой двухтактный высоковольтный высокочастотный

преобразователь с широтно-импульсной модуляцией, со

схемой управления содержащей две цепи обратной связи по

выходному току и напряжению. Такое построение силовой

части обеспечивает высокий КПД в широком диапазоне

питающих напряжений, практически идеальные выходные

характеристики генератора тока и генератора напряжения,

надёжную гальваническую развязку, а также высокие

удельные массогабаритные и мощностные характеристики.

Для индикации протекающего зарядного тока используется

амперметр.

Для защиты силовой части от перегрева применены

микровентилятор и схема защиты от перегрева.

З.У. имеет защиту от переполюсовки, она реализована во

внутренней электронной схеме.

Т С

Сеть

15 В 30 В

Установка

тока

НПП ОРИОН

Вымпел-40
