www.kraton.ru

ПОДГОТОВКА К РАБОТЕ

РАБОТА НА СТАНКЕ

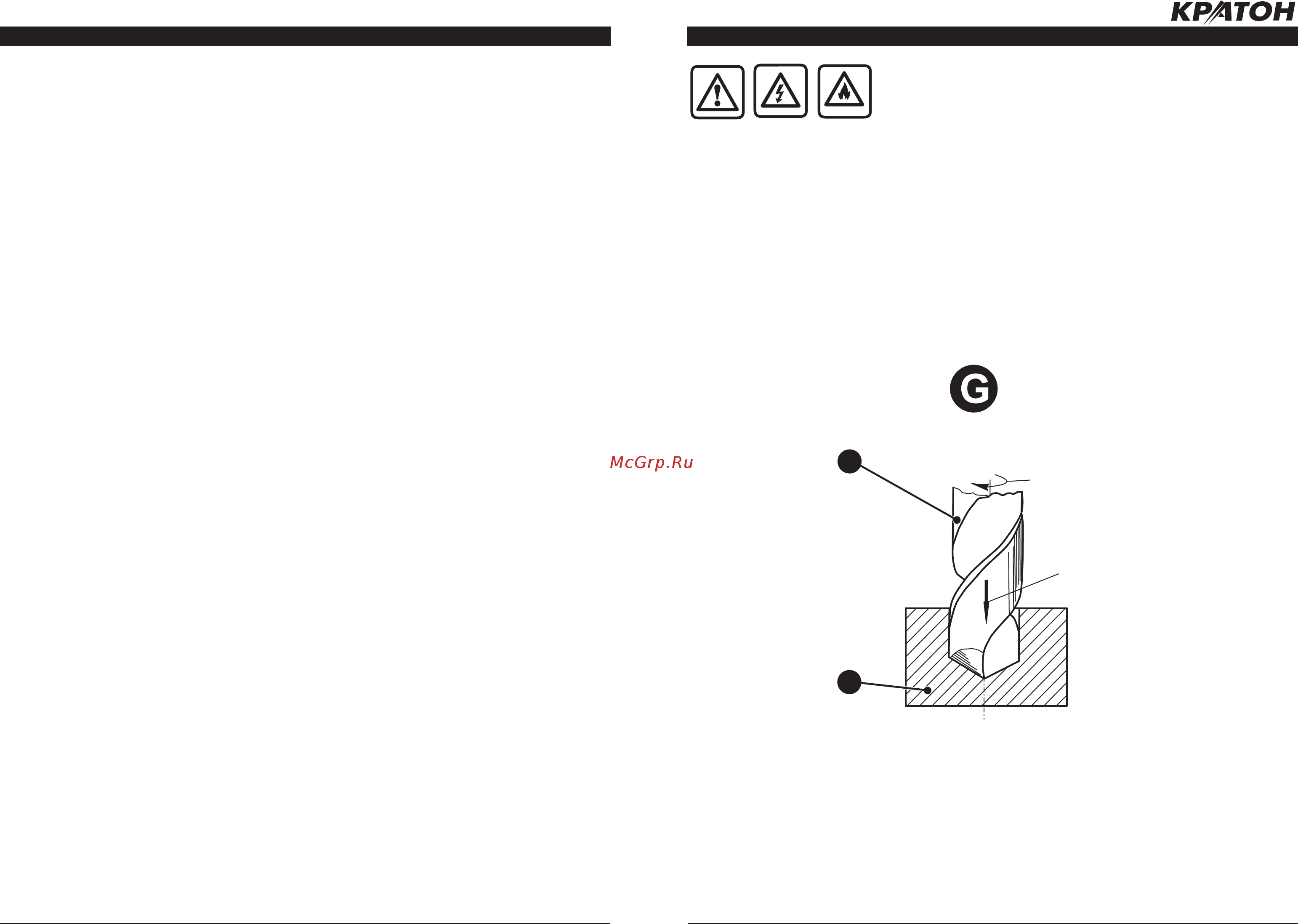

Рисунок G — рабочие движения при сверлении отверстия в детали.

19. Сверло

24. Деталь

Не включайте и не выключайте станок под нагруз-

кой. Регулярно проверяйте степень заточенности

режущего инструмента и не работайте с зату-

пленными сверлами или с режущим инструментом,

имеющим дефекты и повреждения. Работа с затупленным режущим инстру-

ментом может привести к поломке станка или травме пользователя. Всег-

да надежно закрепляйте и центруйте режущий инструмент в сверлильном

патроне. Несоблюдение этого правила может привести к выбраковке за

готовки. ВНИМАНИЕ! Прежде чем выключить станок, выведите режущий

инструмент (сверло, зенкер, развертку) из обрабатываемого отверстия

и установите шпиндель станка в верхнее положение. Никогда не включай

те станок, если режущий инструмент вплотную подведен к заготовке или

установлен в отверстии. Несоблюдение этих требований может привести

к травме пользователя или поломке режущего инструмента.

• Закройте крышку 8 и заверните винт 9.

Установка режущего инструмента

• Чистой ветошью удалите консервацион-

ную смазку из конусного отверстия шпин-

деля

18 и конусного хвостовика сверлиль-

ного кулачкового патрона 4 (см. рис. С).

• С помощью ключа 20 (см. рис. D) пол-

ностью разведите кулачки сверлильног

кулачкового патрона 4. Кулачки не долж-

ны выступать за торец сверлильного ку

лачкового патрона 4.

• Установите конусный хвостовик свер-

лильного кулачкового патрон 4 в конусное

отверстие шпинделя 18. Закрепите свер

лильный кулачковый патрон

4 в шпинде-

ле 18 легким ударом молотка через дере-

вянный брусок.

• Вставьте хвостовик сверла 19 (см. рис.

D) в сверлильный кулачковый патрон 4 и

отцентруйте его. Центровка заключается

в совмещении оси сверла

19 с осью свер-

лильного кулачкового патрона 4.

• ВНИМАНИЕ! Работа с

неправильно от-

центрованным режущим инструментом

может привести к браку заготовки (раз

бивке отверстия).

• Удерживая одной рукой режущий ин-

струмент, другой рукой

с помощью ключа

20 затяните кулачки сверлильного кулач-

кового патрона 4.

• Аналогичным образом производите уста-

новку другого режущего инструмента (зен-

кер, зенковка, цековка, резцовая головка)

для выполнения различных сверлильных

работ. Для снятия сверлильного кулачко-

вого патрона 4 с конусным хвостовиком

используйте клин (см. схему сборки).

Настройка лимба глубины сверления

• Для точного сверления отверстия на

определенную глубину используйте лимб

(см. рис. E).

• Закрепите сверло 19 в сверлильном ку-

лачковом патроне 4 (см. рис. D).

• Используя рукоятку 12 опустите шпин-

дель станка с установленным сверлом

19 вплотную к детали и удерживайте его

(шпиндель) в этом положении.

• Ослабьте винт 23 и вращая лимб 22,

совместите его нулевую отметку

с указа-

телем 21. Затяните винт 23 и отпустите

рукоятку 12. Шпиндель 18 автоматически

переместится в верхнее положение.

• При работе, постоянно контролируйте

глубину сверления с помощью указателя

21, ориентируясь на деления

лимба 22

(см. рис. Е).

Проверка работы станка и пробный

пуск

• Подключите станок к электрической пи-

тающей линии и

приведите автоматиче-

ский предохранитель во включенное со-

стояние.

• При пробном пуске не должно быть ви-

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гудения

электродвигателя. Гул работающего элек

тродвигателя и приводного механизма

станка должен быть ровный, без посто

роннего металлического шума.

• ВНИМАНИЕ! Перед проверкой работы и

пробным пуском станка проверьте надеж-

ность сборки станка и наличие защитного

экрана и крышки приводного узла станка.

• Подключите вилку кабеля электропита-

ния станка к заземленной розетке элек

трической питающей линии (220 В, 50 Гц)

и приведите автоматический предохрани-

тель во включенное состояние.

• Для пуска станка нажмите кнопку

«ПУСК» на коробке электровыключате-

лей (см. схему сборки).

• Для остановки станка нажмите на кноп-

ку «СТОП» на коробке электровыключа

телей (см. схему сборки) .

• При пробном пуске не должно быть ви-

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гудения

электродвигателя. Гул работающего элек

тродвигателя и приводного узла станка

должен быть ровный, без постороннего

металлического шума
