ПОДГОТОВКА К РАБОТЕ

www.kraton.ru

РАБОТА НА СТАНКЕ

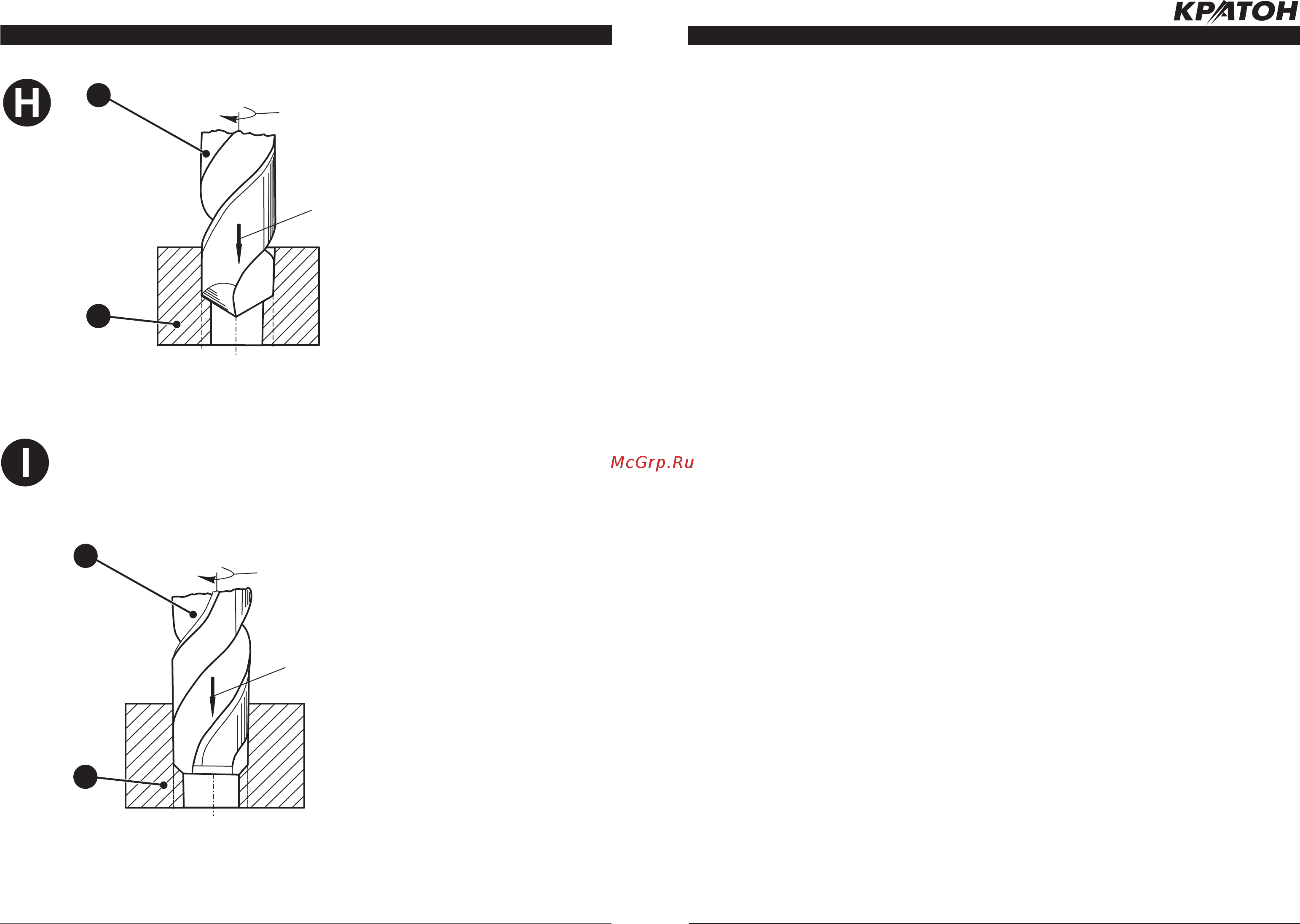

Рисунок H — рабочие движения при рассверливании отверстия в детали.

Рисунок I — рабочие движения при зенкеровании отверстия в детали.

25. Зенкер

24. Деталь

19. Сверло

24. Деталь

устойчивой поверхностью (рабочий стол

или верстак). Закрепите станок на уста-

навливаемой поверхности с помощью

болтов, гаек и шайб, используя для этого

отверстия в его основании 1 (см. рис. А

и схему сборки). Произведите (в соответ-

ствии со схемой сборки и рисунками на-

стоящей инструкции) сборку станка.

• Выполните монтаж станка на предусмо-

тренное место, обеспечив свободный до

ступ к нему со всех сторон. Рабочая зона

вокруг станка должна быть необходимой

и достаточной для обеспечения безопас

ной работы, эффективного технического

обслуживания и наладки.

• Проверьте по уровню положение рабо-

чего стола в горизонтальной плоскости

и при необходимости выполните регули

ровку положения станка, путем установки

подкладок под ножки верстака.

• Подключите станок к однофазной за-

земленной электрической питающей ли-

нии. Для защиты электрооборудования

станка и электропроводки от перегрузок,

на электрическом распределительном

щите подключения данной линии необхо-

димо применять плавкие предохранители

или автоматические выключатели на 16

А. Напряжение и частота тока в электри

ческой питающей линии должно соответ

ствовать техническим данным станка.

Регулирование частоты вращения

шпинделя станка

• Данный станок оборудован приводным

узлом 7 с тремя многоручьевыми шкива-

ми (см. рис. А, В и схему сборки). Переки-

дывание клиновых ремней 16 позволяет

ступенчато регулировать частоту враще

ния шпинделя станка в необходимом диа

пазоне (см. раздел «Основные техниче-

ские данные»).

• Расположение ремней на шкивах приво-

дного узла и соответствующая им частота

вращения шпинделя станка приведено в

таблице 4 и показано на рисунке F.

• Кроме того, табличка, показывающая

расположение клиновых ремней на шки-

вах и соответствующая им частота вра-

щения шпинделя закреплена на крышке 8

приводного узла 7.

• Для того чтобы произвести перенастрой-

ку приводного узла 7 необходимо выпол-

нить следующие действия:

— выключите станок и отсоедините вилку

кабеля электропитания от розетки элек

тросети;

— отверните винт 9 и откройте крышку 8

приводного узла 7;

— ослабьте винт 10 и путем перемещения

электродвигателя 11 ослабьте натяжение

первого клинового ремня 16;

— ослабьте натяжение второго клинового

ремня 16 (см. схему сборки);

— путем перекидывания клиновых рем

ней 16 в ручьи шкивов (см. рис. В и схему

сборки), и в соответствии с указаниями

таблицы установите необходимую часто-

ту вращения шпинделя станка;

— произведите натяжение второго клино

вого ремня 16;

— переместите электродвигатель 11 и

произведите натяжение первого клиново-

го ремня 16;

— затяните винт 10.

• При определении степени натяжения ру-

ководствуйтесь следующими условиями:

— чрезмерное натяжение клиновых рем-

ней ведет к его преждевременному изно-

су и дополнительной нагрузке на подшип

ники и шпиндель приводного узла 7;

— недостаточное натяжение клиновых

ремней ведет к его нагреву и проскальзы-

ванию на шкивах, и снижению величины

крутящего момента на шпинделе, а сле

довательно к изменению режимов свер

ления заготовки и снижению производи

тельности станка.

• Определите степень натяжения каждо-

го клинового ремня. Для этого надавите

большим пальцем руки на клиновой ре

мень в середине пролета между шкивами.

Стрела прогиба клинового ремня должна

составлять 10

–14 мм.
