ПОДГОТОВКА К РАБОТЕ
21

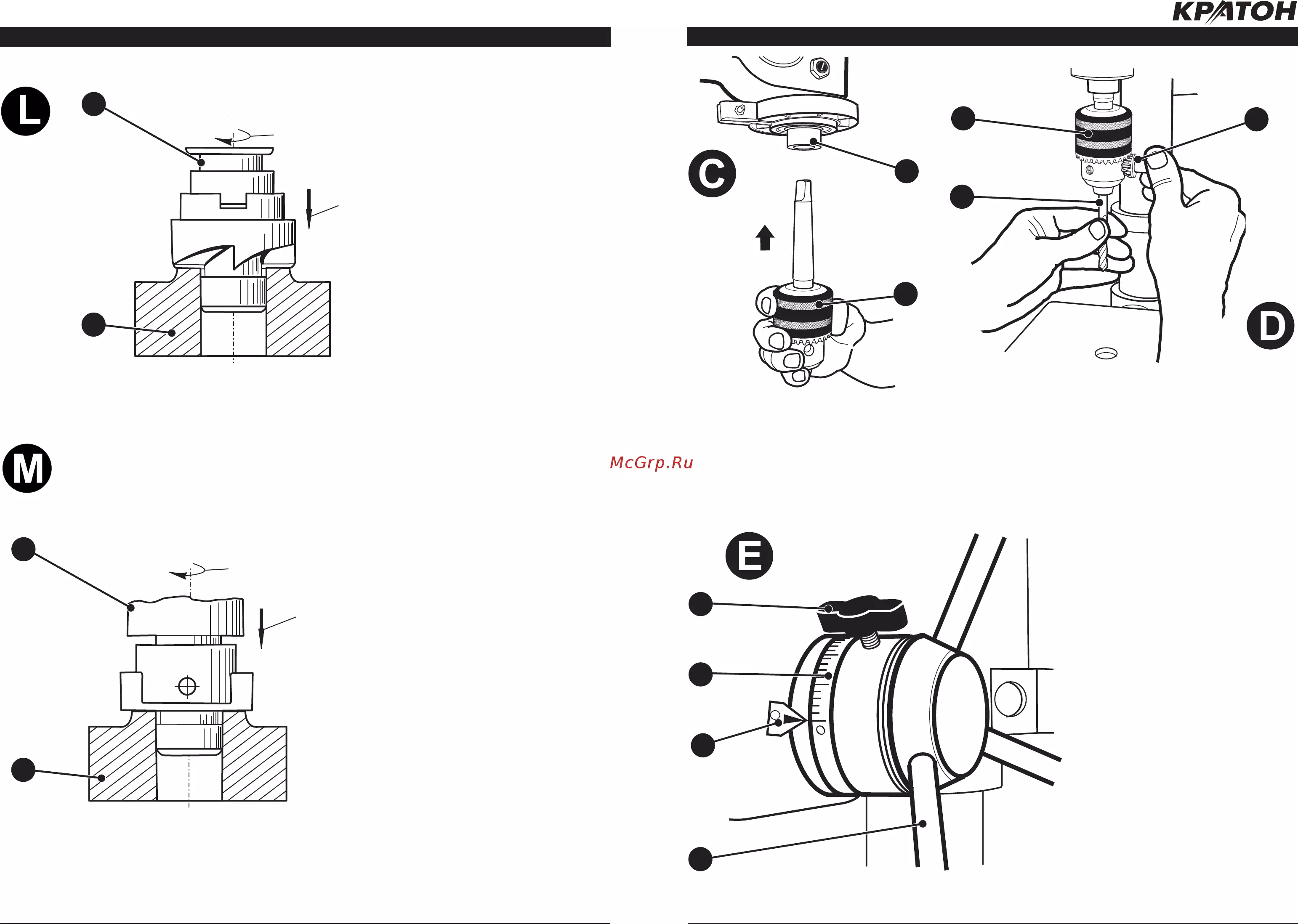

РАБОТА НА СТАНКЕ

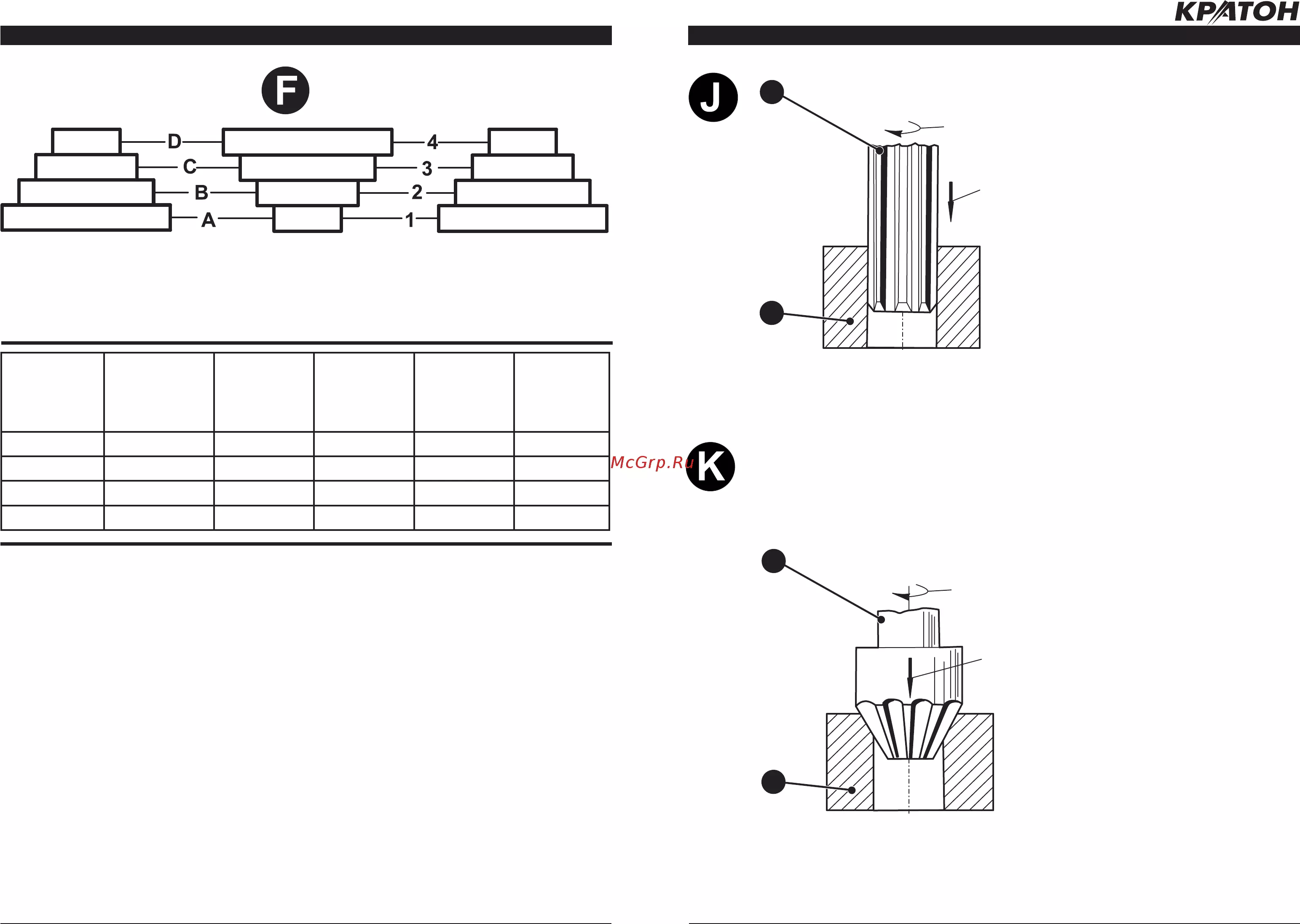

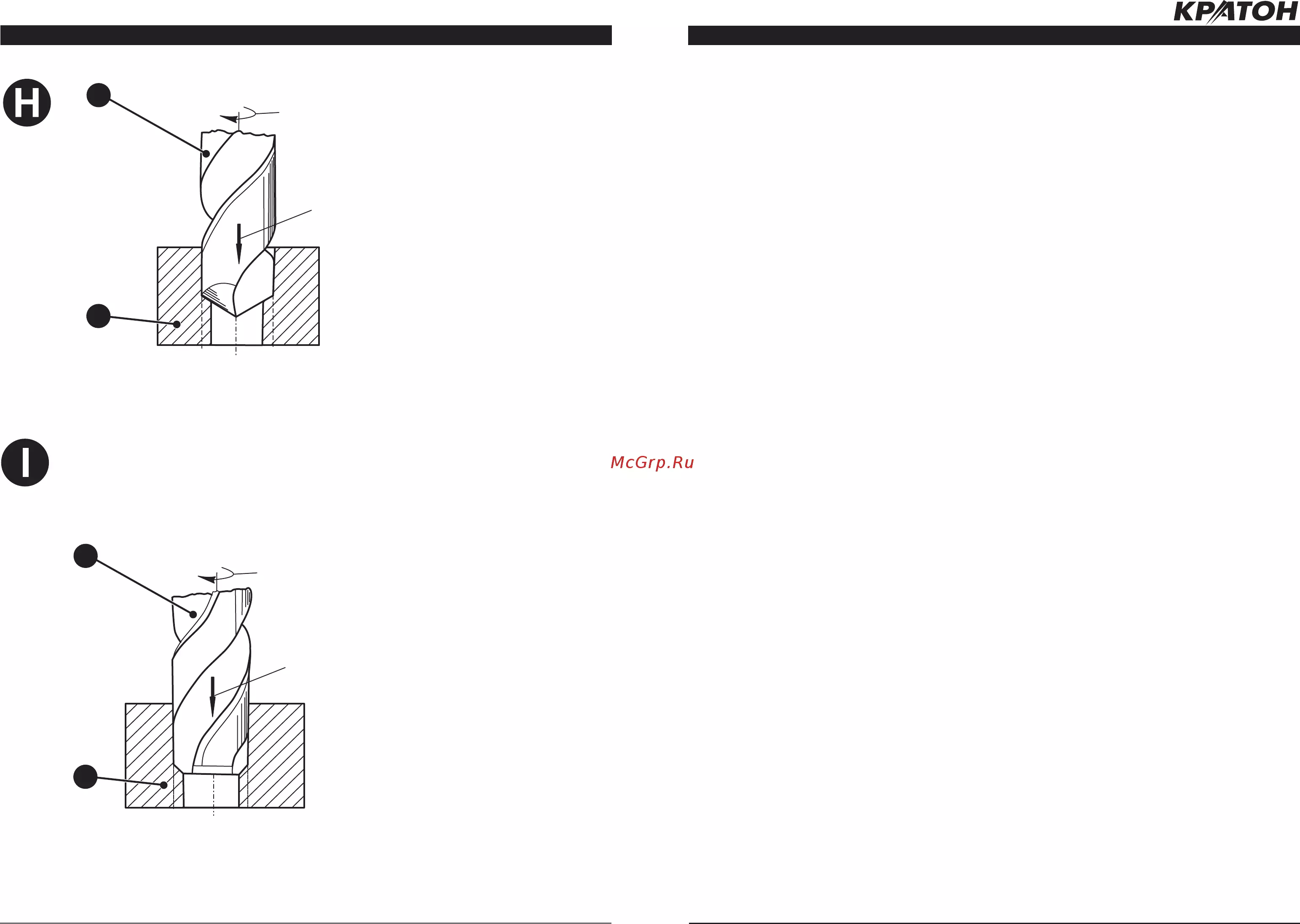

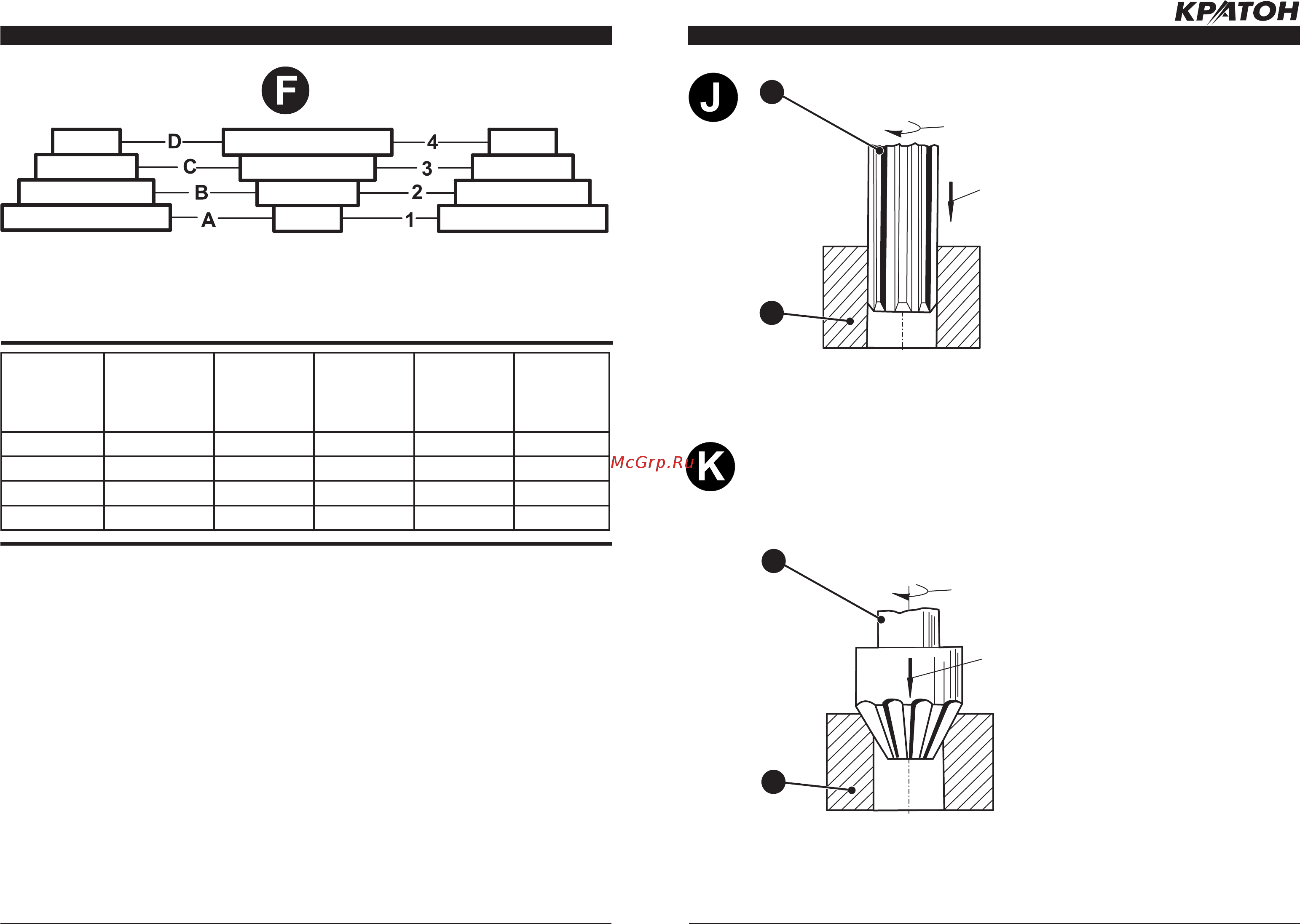

Рисунок J — рабочие движения при развертывании отверстия в детали.
26. Развертка
24. Деталь
26
24
Рисунок K — рабочие движения при зенковании фаски в отверстии детали.
27. Зенковка
24. Деталь
27
24
n
s
n
s
Рисунок F — схема настройки необходимой частоты вращения шпинделя станка.
Таблица 4 «Расположение ремней на шкивах приводного узла и соответствующая им
частота вращения шпинделя станка»
Расположе-
ние ремней
на шкивах
Ч а с т о т а
в р а щ е н и я
ш п и н д е л я
n= мин
-1
Р а с п о л о -
жение рем-
ней на шки-
вах
Ч а с т о т а
вращения
шпинделя
n= мин
-1
Р а с п о л о -
жение рем-
ней на шки-
вах
Ч а с т о т а
вращения
шпинделя
n= мин
-1
А-1 300 А-2 660 А-3 480
В-4 475 В-3 710 В-1 1380
C-4 610 С-2 1240 С-1 1750
D-3 1230 D-2 1700 D-1 2550
Общие указания
• Станок предназначен для работы от од-
нофазной сети переменного тока напря
-
жением 220 В и частотой 50 Гц.
• Станок может эксплуатироваться в сле-
дующих условиях:
— температура окружающей среды от +
1 °С до + 35 °С;
— относительная влажность воздуха до
80 % при температуре + 25 °С.
• Если станок внесен в зимнее время в от-
апливаемое помещение с улицы или из
холодного помещения, не
распаковывай-
те и не включайте его в течение 8 часов.
Станок должен прогреться до температу
-
ры окружающего воздуха. В противном
случае станок может выйти из строя при
включении из-за влаги, сконденсировав
-
шейся на деталях электродвигателя.
Распаковка и подготовка рабочего ме
-
ста
• Откройте коробку, в которую упакован
станок и комплектующие детали. Про
-
верьте комплектность станка и отсутствие
видимых механических повреждений.
• Удалите чистой, сухой ветошью консер-
вационную смазку с неокрашенных ме
-
таллических поверхностей станка
.
• Подготовьте рабочее место для станка и
стеллаж для хранения материалов и заго-
товок. Помещение в котором производит-
ся работа должно быть оборудовано си
-
стемой приточно-вытяжной вентиляции и
иметь общее освещение. Зону установки
станка рекомендуется снабдить местным
дополнительным освещением.
• Предусмотрите под установку станка
специальное место с ровной, твердой и
Содержание
8- Содержание
- Спецификация к схеме сборки станка
- Www kraton ru
- Чтобы свести к минимуму риск возникновения пожара по ражения электрическим током и получения травмы при работе со станком всегда следуйте указаниям инструкции по правилам безопасности прежде чем приступить к рабо те со станком внимательно прочтите и запомните тре бования правил безопасности бережно храните данную инструкцию для дальнейшего использования
- Схема сборки
- Таж по охране труда на всех выполняе мых работах станочник должен знать конструкцию станка устройство и назначение всех его частей огражде ний и предохранительных приспособле ний точки заземления электродвигателя и пусковых устройств уметь определять неисправности стан ка его устройств и механизмов знать требования предъявляемые к режущему инструменту и правильные способы его заточки и установки знать и соблюдать режимы резания на данном станке во время работы станочник должен пользоваться средствами индивидуаль ной защиты спецодежда спецобувь головной убор и средства защиты орга нов слуха рабочее место и рабочая зона должна иметь достаточное освещение свет из лучаемый от осветительных устройств не должен ослеплять глаза станочника для замены режущего инструмента приспособлений и других рабочих ор ганов очистки станка уборки рабочего места следует пользоваться специаль ным ключом для сверлильного патрона и слесарным инструментом гаечный ключ отвертка и т д и вспомогательными ин струмен
- Правила безопасности
- Общие требования охраны труда внимание подключение станка его техническое обслуживание ремонт и экс плуатация должны соответствовать и осу ществляться в соответствии с требовани ями правил технической эксплуатации электроустановок потребителей и пра вил техники безопасности при эксплуата ции электроустановок потребителей персонал производящий монтаж тех ническое обслуживание и эксплуатацию станка должен иметь квалификацию со ответствующую выполняемой работе станок выполнен в соответствии с со временным уровнем техники действую щими нормами по технике безопасности и отличается надежностью в эксплуатации это не исключает однако опасности для пользователя и посторонних лиц а также нанесения материального ущерба в слу чае неквалифицированной эксплуатации и использования не по назначению к работе на станке могут быть допущены лица не моложе 16 лет прошедшие ме дицинский осмотр и признанные годными для выполнения данного вида работы прошедшие инструктаж обучение и про верку знаний по охране
