Кратон DM-16/450 — подготовка к работе на сверлильном станке: установка и настройки [13/16]
Превью страниц
Страница 13 /
16
![Кратон DM-16/450 Инструкция по эксплуатации онлайн [13/16] 507636](/views2/1635690/page13/bgd.png)
15
ПОДГОТОВКА К РАБОТЕ

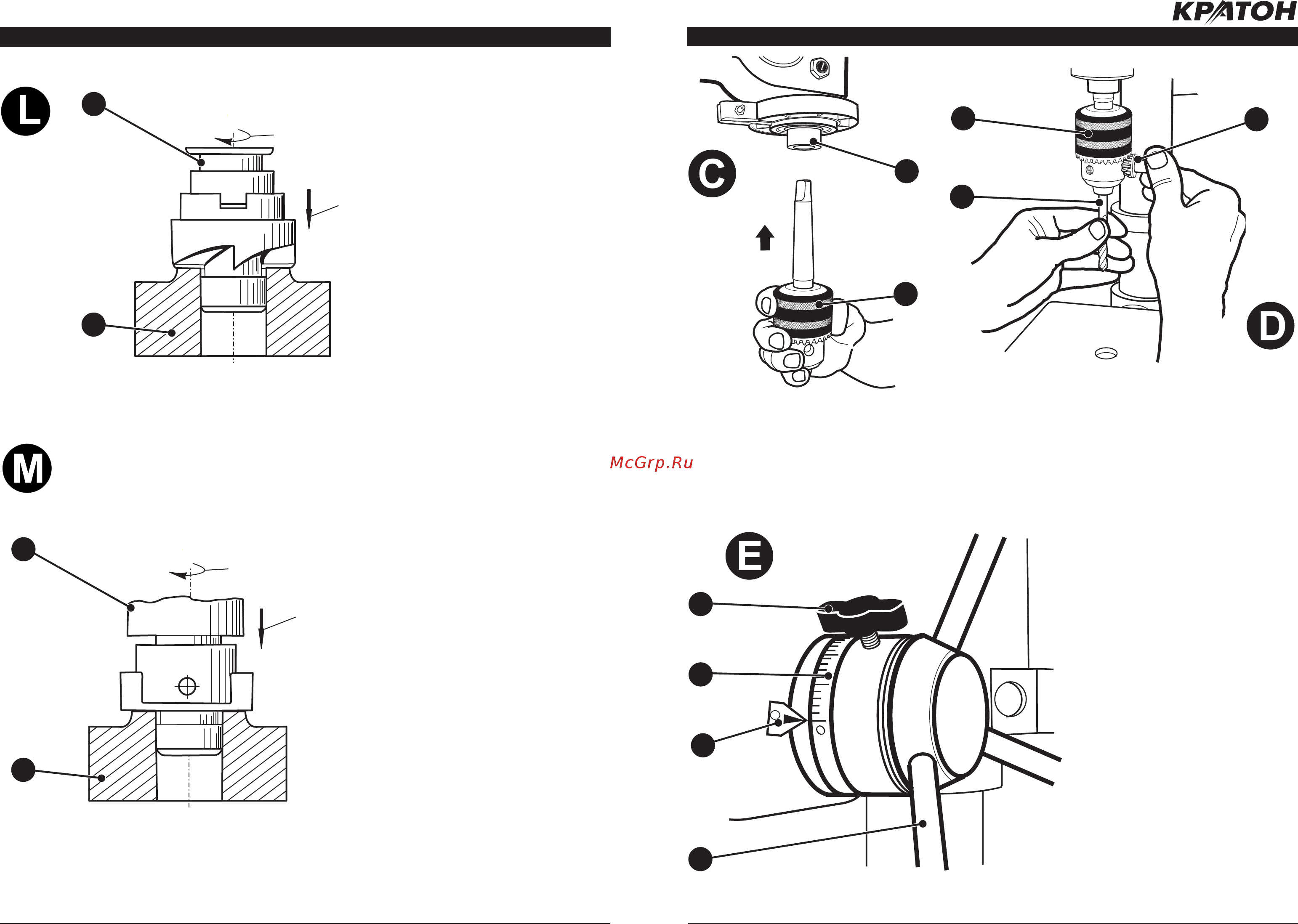

Рисунок С — установка сверлильного кулачкового патрона в шпиндель станка.
Рисунок D
— установка режущего инструмента в сверлильный кулачковый патрон
станка
4. Сверлильный кулачковый патрон
18. Шпиндель станка
19. Сверло
20. Ключ для сверлильного кулачкового
патрона
4
18
4
19
20
22
www.kraton.ru
РАБОТА НА СТАНКЕ
Рисунок L — рабочие движения при подрезке торца бобышки с помощью цековки.
28. Деталь с бобышкой
29. Цековка
29
28
Рисунок M — рабочие движения при подрезке торца бобышки с помощью резцовой
головки.
28. Деталь с бобышкой
29. Резцовая головка
29
28
n
s
n
s
Рисунок E — настройка лимба глубины сверления.
12
21
22
23
12. Рукоятка ручной подачи
шпинделя
21. Указатель
22. Лимб
23. Винт
