7
Общие требования охраны труда
• ВНИМАНИЕ! Подключение станка, его
техническое обслуживание, ремонт и экс
-
плуатация должны соответствовать и осу-
ществляться в соответствии с требовани-
ями «Правил технической эксплуатации
электроустановок потребителей» и «Пра
-
вил техники безопасности при эксплуата
-
ции электроустановок потребителей».
• Персонал, производящий монтаж, тех-
ническое обслуживание и эксплуатаци
ю
станка должен иметь квалификацию со
-
ответствующую выполняемой работе.
• Станок выполнен в соответствии с со-
временным уровнем техники, действую-
щими нормами по технике безопасности и
отличается надежностью в эксплуатации.
Это не исключает, однако, опасности для
пользователя и посторонних лиц, а также
нанесения материального ущерба в слу-
чае неквалифицированной эксплуатации
и использования не по назначению.
• К работе на станке могут быть допущены
лица не моложе 16 лет, прошедшие ме-
дицинский осмотр и признанные годными
для выполнения данного вида работы,
прошедшие инструктаж, обучение и про
-
верку знаний по охране труда, пожарной
безопасности, оказанию первой довра
-
чебной помощи и имеющие квалификаци-
онное удостоверение на право работы на
металлообрабатывающих сверлильных
станках.
• Станочник, совмещающий профессии,
должен быть обучен безопасным прие-
мам работы на металлообрабатывающих
сверлильных станках и пройти инструк
-
таж по охране труда на всех выполняе
-
мых работах.
• Станочник должен:
— знать конструкцию станка, устройство
и назначение всех его частей, огражде-
ний и предохранительных приспособле
-
ний, точки заземления электродвигателя
и пусковых устройств;
— уметь определять неисправности стан-
ка, его устройств и механизмов;
— знать требования, предъявляемые к
режущему инструменту и правильные
способы его заточки и установки;
— знать и соблюдать режимы резания на
данном станке.
• Во время работы станочник должен
пользоваться средствами индивидуаль
-
ной защиты
— спецодежда, спецобувь,
головной убор и средства защиты орга-
нов слуха.
• Рабочее место и рабочая зона должна
иметь достаточное освещение. Свет, из
-
лучаемый от осветительных устройств,
не должен ослеплять глаза станочника.
• Для замены режущего инструмента,
приспособлений и других рабочих ор
-
ганов, очистки станка, уборки рабочего
места следует пользоваться специаль
-
ным ключом для сверлильного патрона и
слесарным инструментом (гаечный ключ,
отвертка и т.д.), и вспомогательными ин
-
струментами (крючком, лопатой или со
-
вком, щеткой, скребком и др.).
• На рабочем месте необходимо соблю-
дать правила пожарной безопасности. Ку-
рение разрешается только в специально
отведенных для этого местах.
ПРАВИЛА БЕЗОПАСНОСТИ
30
www.kraton.ru
Чтобы свести к минимуму риск возникновения пожара, по
-
ражения электрическим током и получения травмы, при
работе со станком всегда следуйте указаниям инструкции
по правилам безопасности. Прежде чем приступить к рабо
-
те со станком, внимательно прочтите и запомните тре
-
бования правил безопасности. Бережно храните данную
инструкцию для дальнейшего использования
.

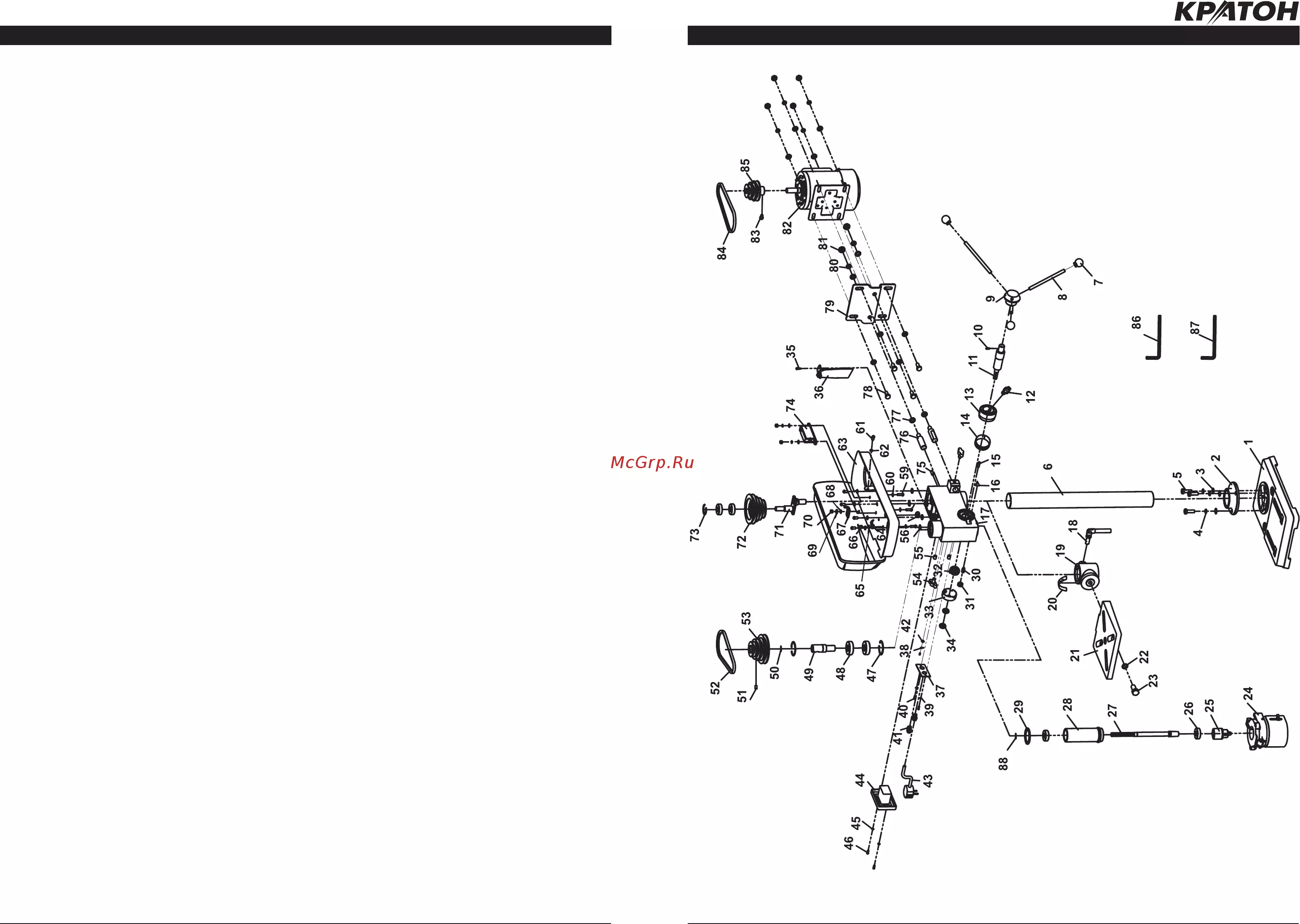

СХЕМА СБОРКИ
«Спецификация к схеме сборки станка»
1 Основание
2 Фланец
3 Шайба
4 Шайба
5 Болт
6 Направляющая колонна
7 Головка
8 Стержень
9 Ступица
10 Винт
11 Вал
12 Винт
13 Кольцо
14 Шкала
15 Винт
16 Указатель
17 Корпус
18 Ручка фиксирующая
19 Муфта опорная
20 Шкала
21 Рабочий стол
22 Шайба
23 Болт
24 Защитный экран в сборе
25 Сверлильный кулачковый патрон
26 Подшипник
27 Шпиндель
28 Гильза
29 Кольцо
30 Винт
31 Гайка
32 Пружина спиральная
33 Обойма
34 Гайка
35 Винт
36 Кронштейн
37 Пластина
38 Прижим
39 Шайба
40 Винт
41 Муфта
42 Шайба
43 Кабель электропитания
44 Коробка электровыключателей
45 Шайба
46 Винт
47 Кольцо стопорное
48 Подшипник
49 Ось
50 Шайба
51 Винт
52 Ремень
53 Шкив
54 Винт
55 Втулка
56 Шайба
57 Кольцо
58 Винт
59 Винт
60 Шайба
61 Винт
62 Шайба
63 Коробка приводного узла
64 Скоба
65 Шайба
66 Втулка
67 Винт
68 Шайба
69 Шайба
70 Гайка
71 Ось коленчатого узла
72 Шкив
73 Кольцо стопорное
74 Блок
75 Палец
76 Ось
77 Шайба
78 Болт
79 Пластина электродвигателя
80 Шайба
81 Гайка
82 Электродвигатель в сборе
83 Винт
84 Ремень
85 Шкив
86 Ключ
87 Ключ
