УСТРОЙСТВО СТАНКА
2. Упор
3. Алмазный круг
4. Поддон для воды
5. Защитный кожух
6. Винт
8. Пластина
9. Опора резиновая
12. Планка направл
яющая
13. Кабель электропитания с вилкой для
подключения к розетке электросети
14. Кнопка «ПУСК»
15. Кнопка «СТОП»
16. Линейка
17. Фиксатор зашитного кожуха
18. Кронштейн
19. Рабочий стол
20. Кожух нижний защитный
21. Шкала
22. Винт
23. Корпус станка

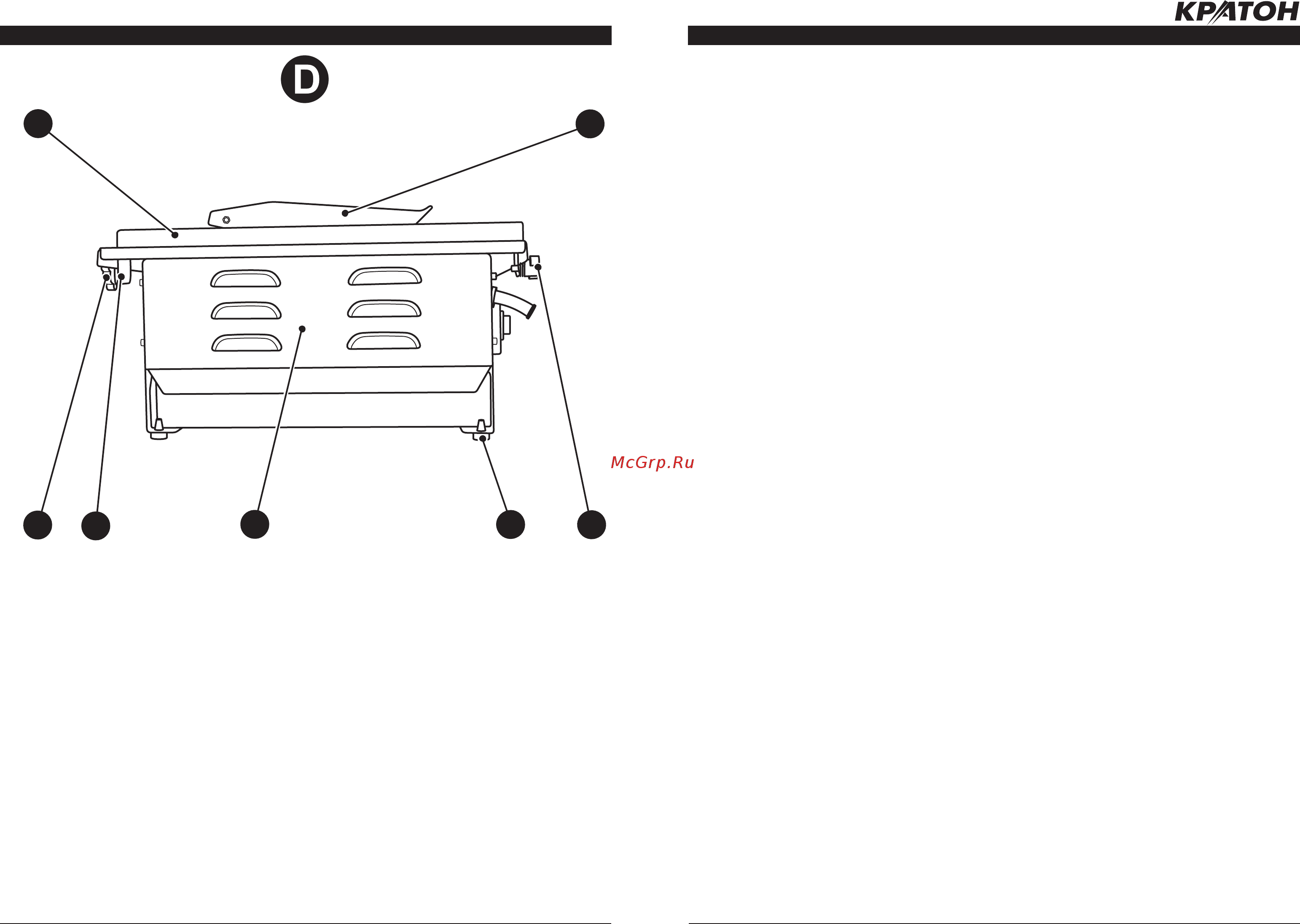

Рисунок D — элементы станка.
14
www.kraton.ru
6
23
12
8
9
5
6
ПОДГОТОВКА К РАБОТЕ
19
Общие указания
• Станок предназначен для работы от од-
нофазной сети переменного тока напря
-
жением 220 В и частотой 50 Гц.
• Станок может эксплуатироваться в сле-
дующих условиях:
— температура окружающей среды от +1
°С до +35 °С;
— относительная влажность воздуха до
80 % при температуре +25 °С.
• Если станок внесен в зимнее время в
отапливаемое помещение с улицы или
из холодного склада, необходимо не рас
-
паковывать его и не включать в течение
8 часов. Станок должен прогреться до
температуры помещения. В противном
случае станок может выйти из строя при
включении, из-за сконденсировавшейся
влаги на деталях электродвигателя и его
электрооборудовании.
Распаковка и подготовка рабочего ме
-
ста
• Откройте коробку, в которую упакован
станок и комплектующие детали. Про-
верьте комплектность станка и отсутствие
видимых механических повреждений.
• Произведите в соответствии с рисунка-
ми и указаниями настоящей инструкции
сборку станка.
Сборка и регулировка станка
• Установите резиновые опоры 9 в отвер-
стия в нижней части корпуса 23 (см. рис.
D).
• Установите и закрепите с помощью вин-
тов 6, шайб 7 и пластин 8 на рабочем сто
-
ле 19 планку направляющую 12 (см. рис.
С и D).
• Исходя из требуемого размера плитки и
ориентируясь по линейке 16 (см. рис. С.)
установите планку направляющую 12 в
необходимое положение. Затяните винты
6.
• Ослабьте винты 22 (см. рис. Е и H) и
установите рабочий стол 19 под углом 15
градусов.
• С помощью отвертки ослабьте винты
29.
• Вставьте кронштейн 18 в паз между
верхней частью корпуса 23 и прижимной
пластиной (см. схему сборки).
• Установите кронштейн 18 относительно
алмазного круга 3 так, чтобы они лежали
в одной плоскости и затяните винты 29.
• Установите рабочий стол 19 в горизон-
тально
е положение и затяните винты 22.
Установка и замена алмазного круга
• Для установки и замены алмазного круга
3 (см. рис. С, F и G) необходимо выпол-
нить следующие действия:
— выключите станок и отсоедините вил-
ку кабеля электропитания 13 от розетки
электросети;
— с помощью отвертки отверните винты
24 и снимите нижний защитный кожух 20
(см. рис. Е);
— установите ключ 11 на гайку 26,
специ-
альный ключ 10 на лыску шпинделя 28;
— удерживая ключом 10 шпиндель 28, с
помощью ключа 11 отверните гайку 26;
— снимите фланец внешний 25 и алмаз
-
ный круг 3;
— установите на фланец внутренний 27
пригодный для работы алмазный круг. За-
мену алмазного круга 3 следует произво
-
дить, когда полностью выработалось его
алмазное напыление;
— установите фланец 25 и затяните гайк
у
26;
— установите на штатное место нижний
защитный кожух 20 и заверните винты
24;
— установите в направляющие корпуса
23 поддон 4 (см. рис. С и D);
— налейте в поддон 4 чистой воды до
уровня между верхней и нижней отметкой
на его стенке. Станок готов к пробному
пуску.
