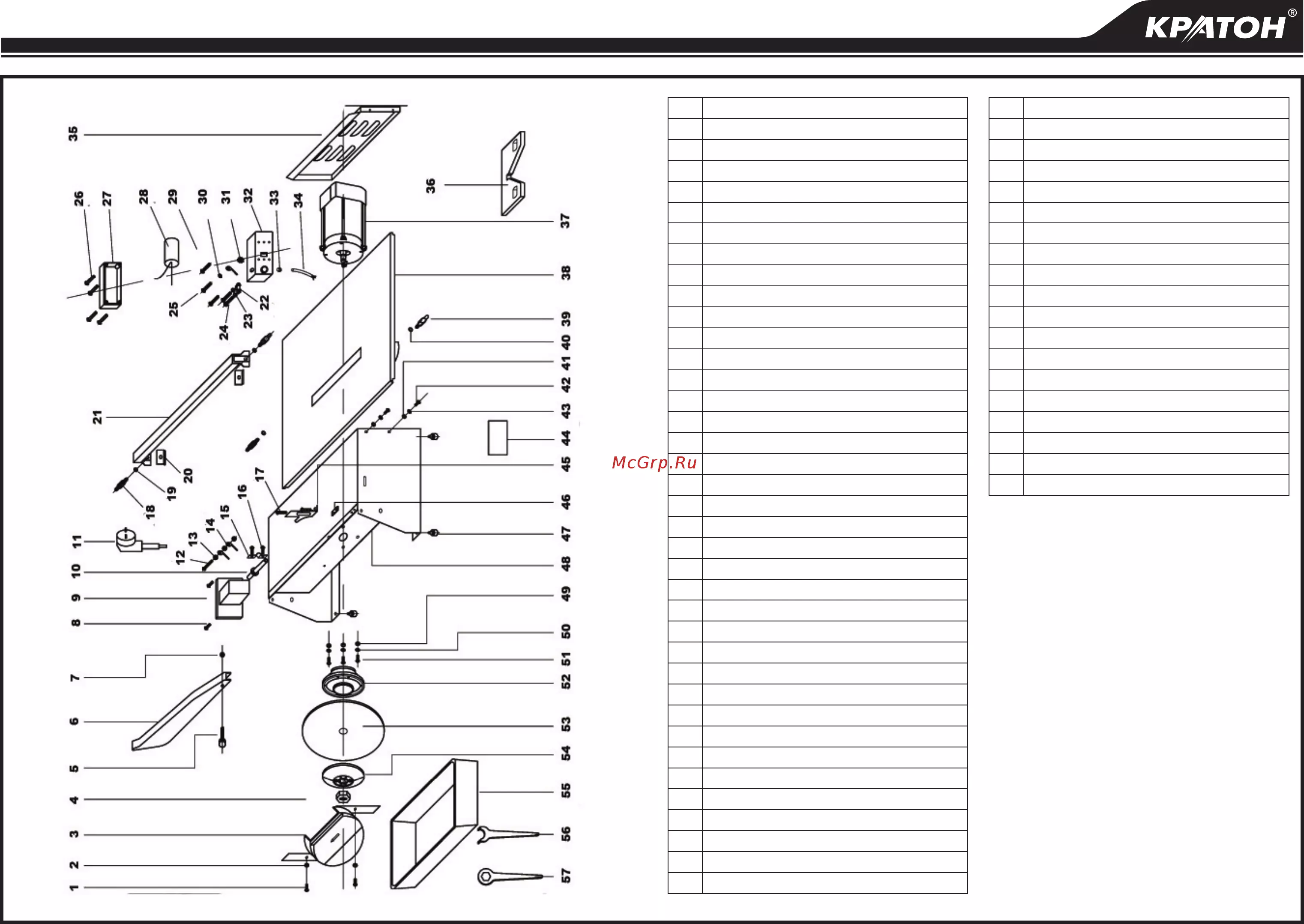

ПЛИТКОРЕЗ TC-14. СХЕМА СБОРКИ, лист 1 - листов 1
Приложение Б, информационное, справочное
1 Винт
2 Шайба
3 Кожух
4 Гайка
5 Фиксатор
6 Кожух защитный
7 Гайка
8 Винт
9 Блок выключателей
10 Переходник кабельный
11 Вилка сетевая с кабелем
12 Винт
13 Гайка
14 Зажим
15 Прижим
16 Винт
17 Винт
18 Фиксатор
19 Шайба
20 Пластина
21 Планка направляющая
22 Прижим
23 Шайба
24 Винт
25 Винт
26 Винт
27 Крышка конденсатора
28 Конденсатор
29 Винт
30 Шайба
31 Шайба
32 Коробка конденсатора
33 Кольцо
34 Кабель
35 Стенка
36 Упор угловой
37 Электродвигатель
38 Стол
39 Фиксатор
40 Шайба
41 Шайба
42 Винт
43 Шайба
44 Наклейка
45 Кронштейн
46 Прижим
47 Ножка резиновая
48 Корпус
49 Шайба
50 Шайба
51 Винт
52 Фланец внутренний
53 Круг алмазный
54 Фланец наружный
55 Поддон
56 Ключ
57 Ключ
