УСТРОЙСТВО СТАНКА

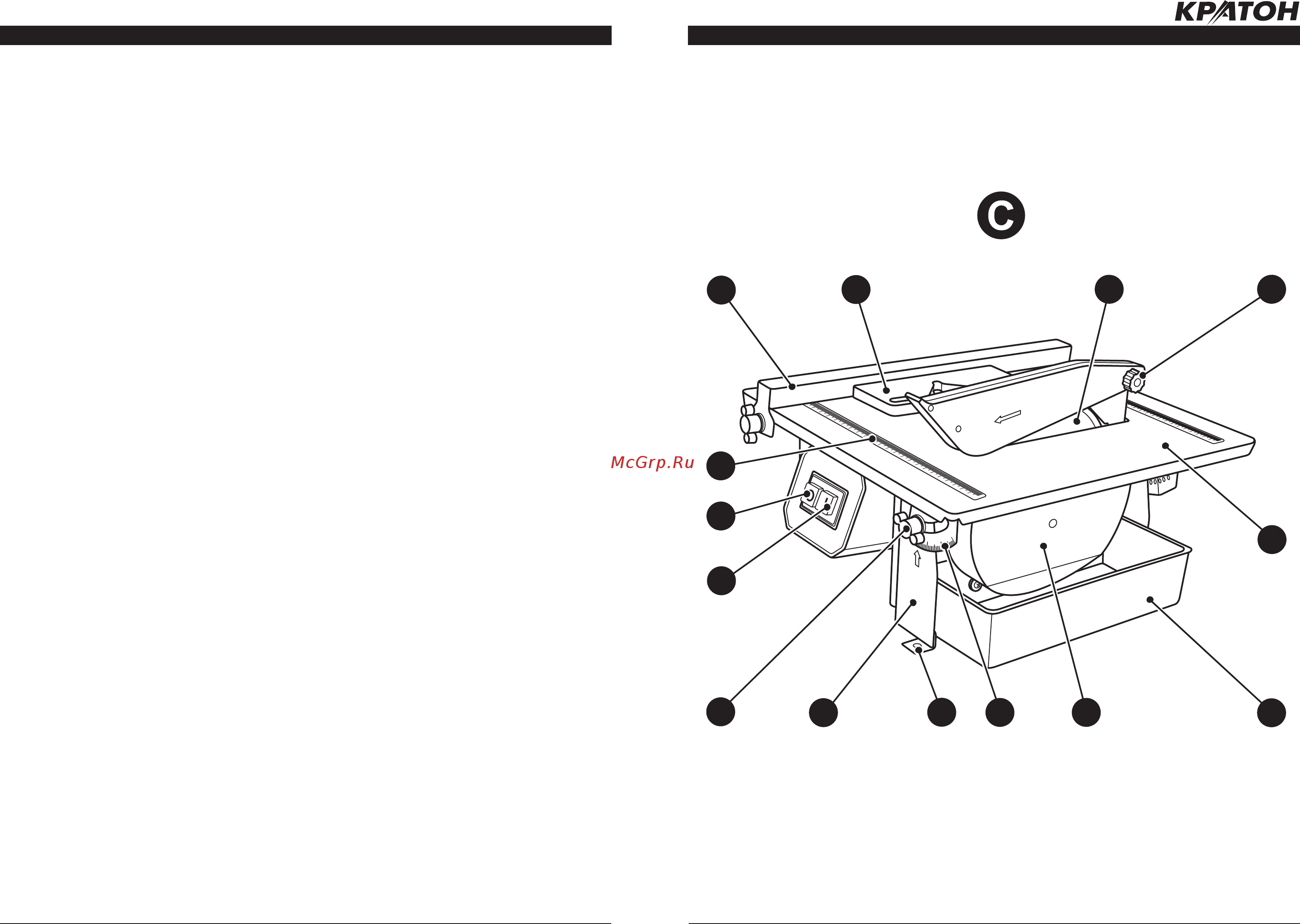

Рисунок С — общий вид станка.

www.kraton.ru

ПОДГОТОВКА К РАБОТЕ

нему со всех сторон. Закрепите станок на

верстаке через отверстия 20 (см. рис. С)

с помощью крепежных изделий. Рабочая

зона вокруг станка должна быть необхо-

димой и достаточной для обеспечения

безопасной работы, эффективного тех-

нического обслуживания и наладки.

• Подключите вилку кабеля электропи-

тания 23 к заземленной розетке элек

трической питающей сети (220 В, 50 Гц).

Для защиты электрооборудования стан-

ка и электропроводки от перегрузок, на

электрическом распределительном щите

подключения данной линии необходимо

применять плавкие предохранители или

автоматические выключатели на 16 А. На-

пряжение и частота тока в электрической

питающей линии должно соответствовать

техническим данным станка

• ВНИМАНИЕ! Перед проверкой работы

и пробным пуском станка проверьте на-

дежность закрепления алмазного круга,

отсутствие посторонних предметов на

рабочем столе. Шпиндель режущего узла

плиткорезного блока должен свободно,

без заклинивания и заеданий вращаться

в подшипниковых узлах.

• Для пуска станка нажмите кнопку 13

«ПУСК» (см. рис. С). Проверку работы

производите в течение 5

–10 секунд, не

более.

• Для остановки станка нажмите на кнопку

14 «СТОП»

(см. рис. С).

• При пробном пуске не должно быть ви

браций станка, нагрева подшипниковых

узлов, перегрева и характерного гудения

электродвигателя. Гул работающего элек

тродвигателя и привода станка должен

быть ровный, без постороннего металли

ческого шума.

Устройство и принцип работы станка

• Устройство станка показано на рисунках

C и D. Дополнительно смотри приложе

ние Б — схему сборки станка.

• Станок относится к типу настольных

плиткорезных станков.

• Резание плитки осуществляется путем

ее надвигания на алмазный круг.
