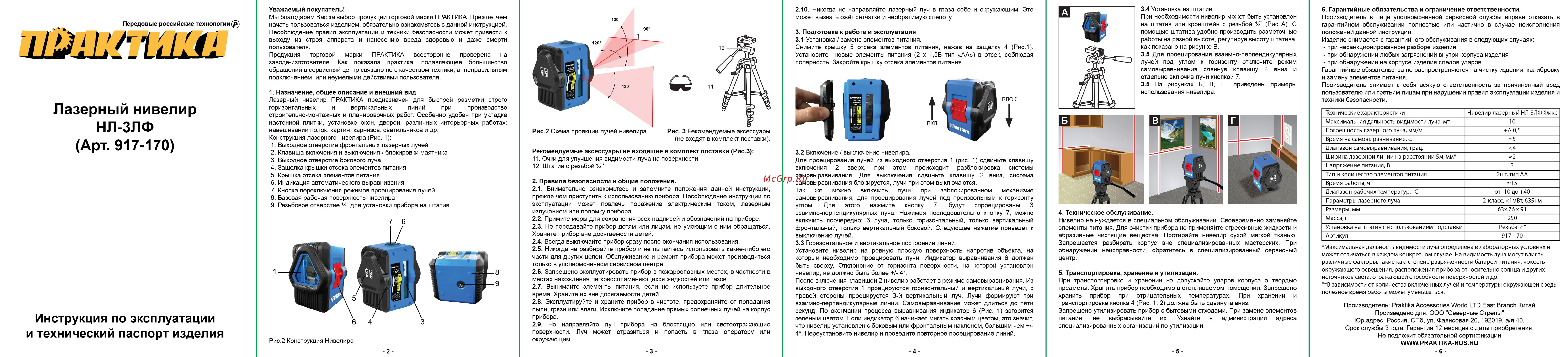

Передовые российские технологии Лазерный нивелир НЛ ЗЛФ Арт 917 170 Уважаемый покупатель Мы благодарим Вас за выбор продукции торговой марки ПРАКТИКА Прежде чем начать пользоваться изделием обязательно ознакомьтесь с данной инструкцией Несоблюдение правил эксплуатации и техники безопасности может привести к выходу из строя аппарата и нанесению вреда здоровью и даже смерти пользователя Продукция торговой марки ПРАКТИКА всесторонне проверена на заводе изготовителе Как показала практика подавляющее большинство обращений в сервисный центр связано не с качеством техники а неправильным подключением или неумелыми действиями пользователя 1 Назначение общее описание и внешний вид Лазерный нивелир ПРАКТИКА предназначен для быстрой разметки строго горизонтальных и вертикальных линий при производстве строительно монтажных и планировочных работ Особенно удобен при укладке настенной плитки установке окон дверей различных интерьерных работах навешивании полок картин карнизов светильников и др Конструкция лазерного нивелира Рис 1 1 Выходное отверстие фронтальных лазерных лучей 2 Клавиша включения и выключения блокировки маятника 3 Выходное отверстие бокового луча 4 Защелка крышки отсека элементов питания 5 Крышка отсека элементов питания 6 Индикация автоматического выравнивания 7 Кнопка переключения режимов проецирования лучей 8 Базовая рабочая поверхность нивелира 9 Резьбовое отверстие Ул для установки прибора на штатив 76 Инструкция по эксплуатации и технический паспорт изделия 6 Рис 2 Конструкция Нивелира 4 3 130 2 10 Никогда не направляйте лазерный луч в глаза себе и окружающим Это может вызвать ожёг сетчатки и необратимую слепоту 3 Подготовка к работе и эксплуатация 3 1 Установка замена элементов питания Снимите крышку 5 отсека элементов питания нажав на защелку 4 Рис 1 Установите новые элементы питания 2 х 1 5В тип АА в отсек соблюдая полярность Закройте крышку отсека элементов питания 3 4 Установка на штатив При необходимости нивелир может быть установлен на штатив или кронштейн с резьбой Ул Рис А С помощью штатива удобно производить разметочные работы на разной высоте регулируя высоту штатива как показано на рисунке В 3 5 Для проецирования взаимно перпендикулярных лучей под углом к горизонту отключите режим самовыравнивания сдвинув клавишу 2 вниз и отдельно включив лучи кнопкой 7 3 5 На рисунках Б В Г приведены примеры использования нивелира 6 Гарантийные обязательства и ограничение ответственности Производитель в лице уполномоченной сервисной службы вправе отказать в гарантийном обслуживании полностью или частично в случае неисполнения положений данной инструкции Изделие снимается с гарантийного обслуживания в следующих случаях при несанкционированном разборе изделия при обнаружении любых загрязнений внутри корпуса изделия при обнаружении на корпусе изделия следов ударов Гарантийные обязательства не распространяются на чистку изделия калибровку и замену элементов питания Производитель снимает с себя всякую ответственность за причиненный вред пользователю или третьим лицам при нарушении правил эксплуатации изделия и техники безопасности Технические характеристики Максимальная дальность видимости луча м Погрешность лазерного луча мм м Рис 2 Схема проекции лучей нивелира Рис 3 Рекомендуемые аксессуары не входят в комплект поставки Рекомендуемые аксессуары не входящие в комплект поставки Рис З 11 Очки для улучшения видимости луча на поверхности 12 Штатив с резьбой Ул 2 Правила безопасности и общие положения 2 1 Внимательно ознакомьтесь и запомните положения данной инструкции прежде чем приступить к использованию прибора Несоблюдение инструкции по эксплуатации может повлечь поражение электрическим током лазерным излучением или поломку прибора 2 2 Примите меры для сохранения всех надписей и обозначений на приборе 2 3 Не передавайте прибор детям или лицам не умеющим с ним обращаться Храните прибор вне досягаемости детей 2 4 Всегда выключайте прибор сразу после окончания использования 2 5 Никогда не разбирайте прибор и не пытайтесь использовать какие либо его части для других целей Обслуживание и ремонт прибора может производиться только в уполномоченном сервисном центре 2 6 Запрещено эксплуатировать прибор в пожароопасных местах в частности в местах нахождения легковоспламеняющихся жидкостей или газов 2 7 Вынимайте элементы питания если не используете прибор длительное время Храните их вне досягаемости детей 2 8 Эксплуатируйте и храните прибор в чистоте предохраняйте от попадания пыли грязи или влаги Исключите попадание прямых солнечных лучей на корпус прибора 2 9 Не направляйте луч прибора на блестящие или светоотражающие поверхности Луч может отразиться и попасть в глаза оператору или окружающим Время на самовыравнивание с 3 2 Включение выключение нивелира Для проецирования лучей из выходного отверстия 1 рис 1 сдвиньте клавишу включения 2 вверх при этом происходит разблокировка системы самовыравнивания Для выключения сдвиньте клавишу 2 вниз система самовыравнивания блокируется лучи при этом выключаются Так же можно включить лучи при заблокированном механизме самовыравнивания для проецирования лучей под произвольным к горизонту углом Для этого нажмите кнопку 7 будут спроецированы 3 взаимно перпендикулярных луча Нажимая последовательно кнопку 7 можно включить поочередно 3 луча только горизонтальный только вертикальный фронтальный только вертикальный боковой Следующее нажатие приведет к выключению лучей 3 3 Горизонтальное и вертикальное построение линий Установите нивелир на ровную плоскую поверхность напротив объекта на который необходимо проецировать лучи Индикатор выравнивания 6 должен быть сверху Отклонение от горизонта поверхности на которой установлен нивелир не должно быть более 4 После включения клавишей 2 нивелир работает в режиме самовыравнивания Из выходного отверстия 1 проецируются горизонтальный и вертикальный лучи с правой стороны проецируется 3 й вертикальный луч Лучи формируют три взаимно перпендикулярные линии Самовыравнивание может длиться до пяти секунд По окончании процесса выравнивания индикатор 6 Рис 1 загорится зеленым цветом Если индикатор 6 начинает мигать красным цветом это значит что нивелир установлен с боковым или фронтальным наклоном большим чем 4 Переустановите нивелир и проведите повторное проецирование линий Диапазон самовыравнивания град Ширина лазерной линии на расстоянии 5м мм Напряжение питания В Тип и количество элементов питания Время работы ч Диапазон рабочих температур С Параметры лазерного луча 4 Техническое обслуживание Нивелир не нуждается в специальном обслуживании Своевременно заменяйте элементы питания Для очистки прибора не применяйте агрессивные жидкости и абразивные чистящие вещества Протирайте нивелир сухой мягкой тканью Запрещается разбирать корпус вне специализированных мастерских При обнаружении неисправности обратитесь в специализированный сервисный центр 5 Транспортировка хранение и утилизация При транспортировке и хранении не допускайте ударов корпуса о твердые предметы Хранить прибор необходимо в отапливаемом помещении Запрещено хранить прибор при отрицательных температурах При хранении и транспортировке кнопка 4 Рис 1 2 должна быть сдвинута вниз Запрещено утилизировать прибор с бытовыми отходами При замене элементов питания не выбрасывайте их Узнайте в администрации адреса специализированных организаций по утилизации Размеры мм Масса г Установка на штатив с использованием подставки Артикул Нивелир лазерный НЛ ЗЛФ Фикс 10 0 5 5 4 2 3 2шт тип АА 15 от 10 до 40 2 класс 1мВт 635нм 63x76x91 250 Резьба 14 917 170 Максимальная дальность видимости луча определена в лабораторных условиях и может отличаться в каждом конкретном случае На видимость луча могут влиять различные факторы такие как степень разряженное батарей питания яркость окружающего освещения расположения прибора относительно солнца и других источников света отражающей способности поверхностей и др В зависимости от количества включенных лучей и температуры окружающей среды полезное время работы может уменьшаться Производитель Praktika Accessories World LTD East Branch Китай Произведено для ООО Северные Стрелы Юр адрес Россия СПб ул Фаянсовая 20 192019 а я 40 Срок службы 3 года Гарантия 12 месяцев с даты приобретения Не подлежит обязательной сертификации WWW PRAKTIKA RUS RU
