Макс. допустимое фазное напряжение, В
Напряжение питания, В/Гц
Максимальный коммутируемый ток, А
Максимальный ток катушки контактора, А
Индикатор подключенной фазы
Индикатор аварии
Порог переключения, В
нижний
верхний
Время реакции, с
по нижнему порогу, регулируемый
по верхнему порогу
Время переключения, с
Время реакции (ускоренное), с
при U<100B
при U>300B
Время восстановления, с
Гистерезис, В
0
Диапазон рабочих температур, С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Потребляемая мощность, Вт
Подключение
Габариты (ШхВхГ), мм
Тип корпуса
Масса, г
Монтаж
400
3x230+N / 50
16 AC1 / 250B
3 АС15
зеленый светодиод
желтый светодиод
180
253
1...15
0,3
0,3
<0,3
<0,1
10
5
-25...+50
IР20
5
>10
2
III
1,5
2
винтовые зажимы 2,5 мм
52 х 90 х 65
3S
152
на DIN-рейке 35 мм
ТУ BY 590618749.017-2012
Технические характеристики
Переключатель фаз автоматический PF-431
Панель управления
Руководство по эксплуатации
Назначение
Переключатель фаз автоматический предназначен для резервного
питания однофазных потребителей от 3-х фазного ввода, выбора
исправной фазы и питания нагрузки от нее.
Переключатель фаз питается от 3-х фазной сети, и на выходе
устройства будет присутствовать одна из фаз, параметры которой
удовлетворяют требованиям, как только напряжение на ней выйдет
за допустимые пределы - к выходу устройства будет подключена,
иная исправная фаза (если таковая имеется).
Приоритетной является фаза L1, т.е. если напряжение в ней
находится в допустимых пределах, то питание будет производиться
от нее.
Изделие следует подключать к трехфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с руководством по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Переключатель фаз автоматический PF-431 выполнен в 3-х
модульном корпусе для крепления на DIN-рейку 35мм. На передней
панели находятся индикаторы фаз, индикатор аварии и регулятор
задержки отключения по нижнему порогу напряжения.
Индикация
Индикатор состояния фаз:
- погашен - фаза отсутствует, понижение напряжения,
- светит - фаза используется,
- кратковременно вспыхивает - фаза в норме, не используется,
- кратковременно гаснет - фаза в норме, отсчет времени
восстановления,
- моргает с частотой 4 раза в секунду - превышение напряжения в
фазе.
Индикатор аварии:
- светит - ни одна фаза не соответствует требованиям, выходы
отключены.
- погашен - нормальная работа.
- мигает - залипание контакта реле либо контактора.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае
его хранения или транспортировки при низких температурах),
для исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее
2-х часов.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от -
0
25...+50 °С, относительная влажность воздуха до 80% при 25 С.
Рабочее положение в пространстве - произвольное. Высота над
уровнем моря до 2000м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Обслуживание
При техническом обслуживании изделия необходимо соблюдать
«Правила техники безопасности и технической эксплуатации
электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса изделия
дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание производится производителем изделия.
Послегар антийно е о бслуживани е издел ия в ыполняется
производителем по действующим тарифам.
Перед отправкой на ремонт, изделие должно быть упаковано в
заводскую или другую упаковку, исключающую механические
повреждения.
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечи вающим предохранение
упакованных изделий от механических воздействий и воздействий
атмосферных осадков. Хранение изделия должно осуществляться в
упаковке производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от минус 50° до
плюс 50°С и относительной влажности не более 80% при
температуре +25°С.
Индикаторы
состояния фаз
Индикатор
аварии
PF-431
T(s)
L1
L2
L3
AL
1
5
10
15
Задержка отключения
по нижнему порогу отключения
* - УХЛ2 диапазон рабочих температур от -40 до +55 °С.
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1
АC-15
АC-3
7мкФ
Накаливания,
галогенные,
электронагре-
ватели
Люминис-
центные
Люминисцентные
скомпенсирован-
ные
Энергосбере-
гающие, лампы с
ЭПРА
Элекро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка постоян-
ного тока
0,35А
750VA
2000W
1000W
750W
500W
0,9kW
16A 16А
24V
230V
4000VA
АC-1
Активная
нагрузка
Штамп ОТК
Дата продажи
Дата выпуска
65
60
31.5
16.5
45
62
90
52.5
Размеры корпуса
Rн
Rн
KМ1 KМ2
KМ3
KМ1.1
KМ2.1
KМ3.1
Комплект поставки
Переключатель фаз PF-431.............................................................1шт
Руководство по эксплуатации..........................................................1шт
Упаковка............................................................................................1шт
Подключение
1. Отключить питание.
2. Подключить: фазы L1, L2, L3 к зажимам 2, 3, 4, а нейтральный
провод - к зажиму 1. В качестве фазы L1 применять фазу с самыми
стабильными параметрами и подключить ее к зажиму 2 в качестве
приоритетной. В качестве фазы L3 использовать фазу с самыми
нестабильными параметрами и подключить к зажиму 4.
3. Нагрузку подключить к зажимам 7, 9, 11 (фаза) и нейтральному
проводу сети.
4. Включить питание и проверить работу переключателя,
выключая напряжение поочередно в фазах L1, а затем L2.
Напряжение на выходе должно присутствовать с кратковременными
провалами во время переключения.
Назначение контактов
1 - нейтраль питания,
2, 3, 4 - фазы питания L1, L2, L3 соответственно,
6 - вход контроля положения выходных реле, контактов
7, 9, 11 - выходы реле фаз L1, L2, L3 соответственно.

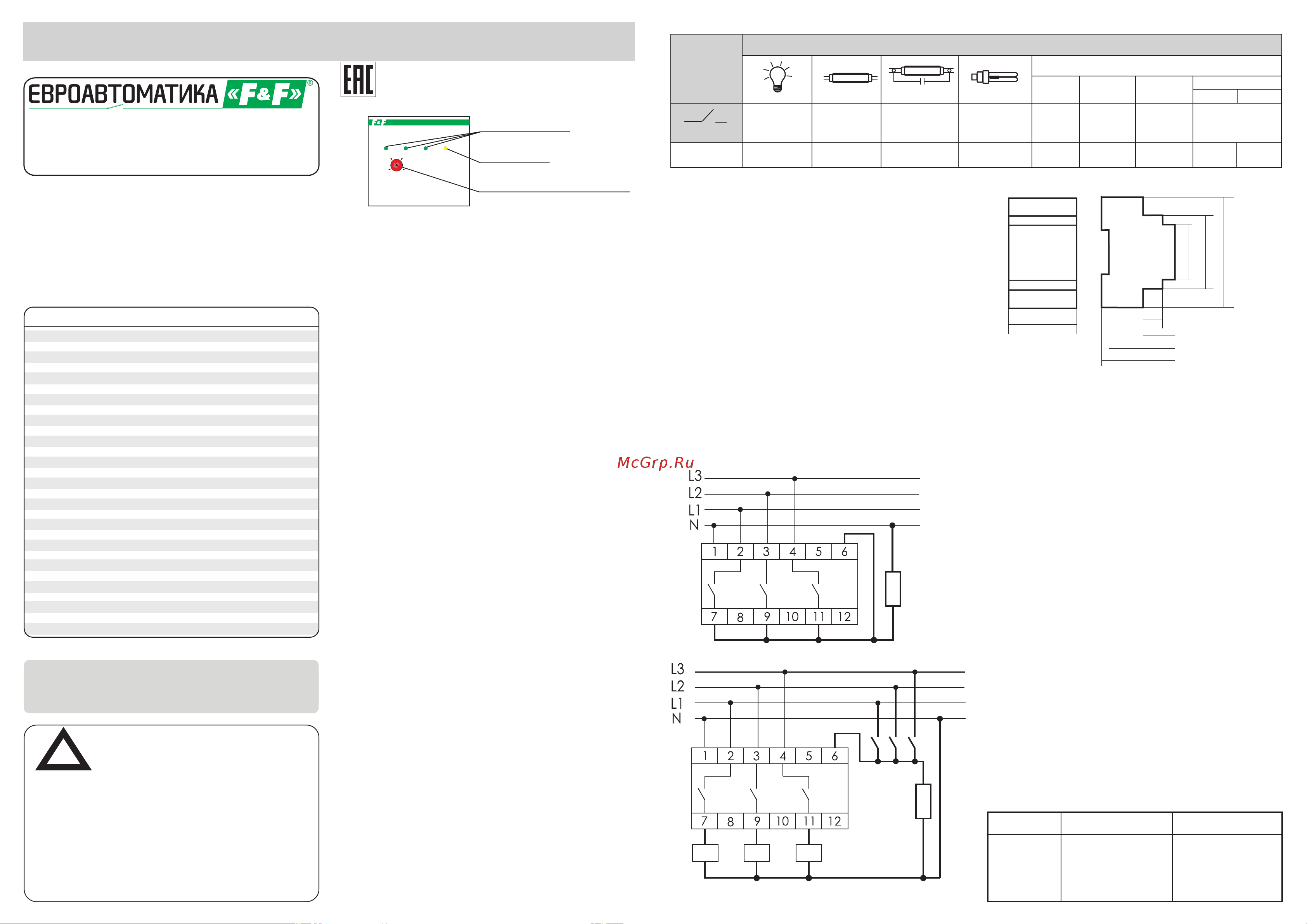

Схемы подключения
схема подключения без контакторов
схема подключения с применением контакторов (при токе нагрузки
свыше 16А АС1)
Требование безопасности
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделие, имеющее внешние механические повреждение,
эксплуатировать запрещено.
Не устанавливайте реле без защиты в местах где возможно
попадания воды или солнечных лучей.
Реле должно устанавливаться и обслуживаться квалифици-
рованным персоналом.
При подключении реле необходимо следовать схеме подключения.
Гарантийные обязательства
Гарантийный срок эксплуатации изделия - 24 месяца с даты продажи.
Срок службы 10 лет.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
- изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического характера;
- изделия, имеющие повреждения голографической наклейки;
Предприятие-изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
Свидетельство о приемке
Переключатель фаз автоматический PF-431 изготовлен
и п р и н я т в с о о т в е т с т в и и с т р е б о в а н и я м и
ТУ BY 5906 18 749.0 17 -2012, дейст вую щей техниче ск ой
документации и признано годным для эксплуатации.
Драгоценные металлы отсутствуют
ВНИМАНИЕ!
В изделии предусмотрена варисторная защита от высоковольтных
импульсных перенапряжений (удалённые грозовые разряды,
помехи возникающие при коммутации электрооборудования).
