трёхполюсной розеткой, боковой контакт которой должен быть соединён с шиной

заземления.

7.2. Напряжение питания должно быть в пределах 220±10% или 380±10%.

7.3. Помещение, в котором эксплуатируется СБ должно быть чистым. Частота и

способ уборки должны обеспечивать минимальную запыленность воздуха для

предотвращения чрезмерного загрязнения монитора.

ВНИМАНИЕ! Сильное загрязнение монитора может привести к сокращению его

срока службы.

7.3. Подключить шнур питания

СБ к электрической сети.

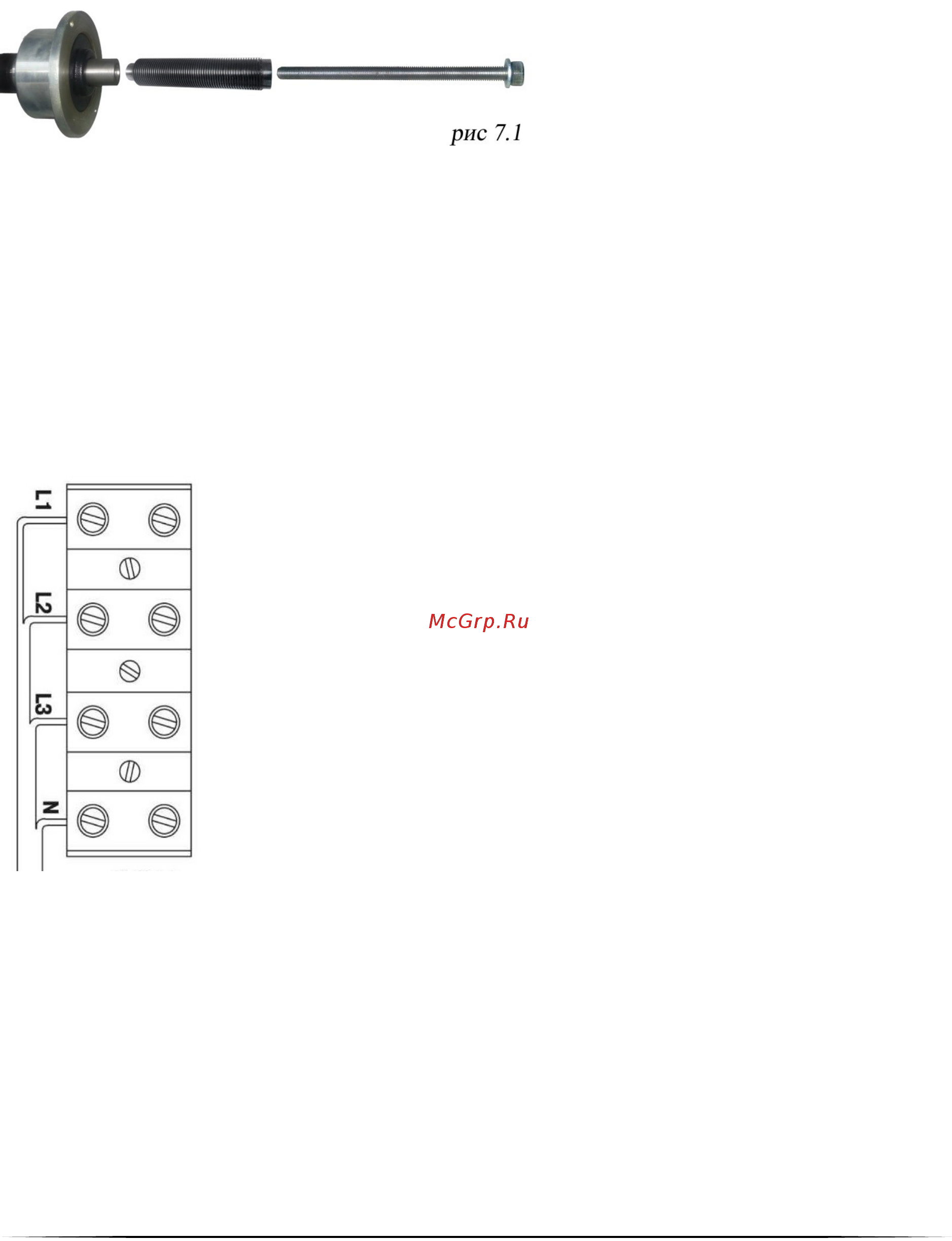

7.4. Установить на шпиндель

СБ резьбовой вал (шпильку) (см.рис

7.1), очистив сопрягаемые

поверхности чистой ветошью,

смоченной бензином или уайт-спиритом. Резьбовой вал затянуть с моментом 35 Нм.

Наличие загрязнений на сопрягаемых поверхностях шпинделя и резьбового вала может

привести к недопустимо большим погрешностям измерений. Для обеспечения легкого

демонтажа резьбового вала в случае его замены рекомендуется после очистки на его

сопрягаемые поверхности нанести небольшое количество консистентной смазки.

7.5. Если станок рассчитан на питание от трёхфазной сети 380В, его подключение к

электрической сети осуществляется четырёхжильным кабелем с соблюдением

чередования фаз и нейтрального проводника как показано на рис.7.2. Колодка, показанная

на рисунке, расположена на откидной крышке, расположенной на левой боковой стенке

корпуса станка.

7.5. Для обеспечения безопасности обслуживающего

персонала перед включением СБ необходимо убедиться в

правильности подключения кабеля питания и наличии защитного

заземления.

ВНИМАНИЕ! Работа без защитного заземления категорически

запрещена!

7.6. Установить защитный кожух, закрепив каркас кожуха на

оси.

7.7. Установить монитор и стойку, закрепив с помощью

прилагаемых винтов, устанавливаемых в предусмотренные

отверстия. Подсоединить к монитору кабели питания и VGA,

пропущенные через отверстие в крышке.
