8. Описание клавиатуры и основного рабочего экрана.

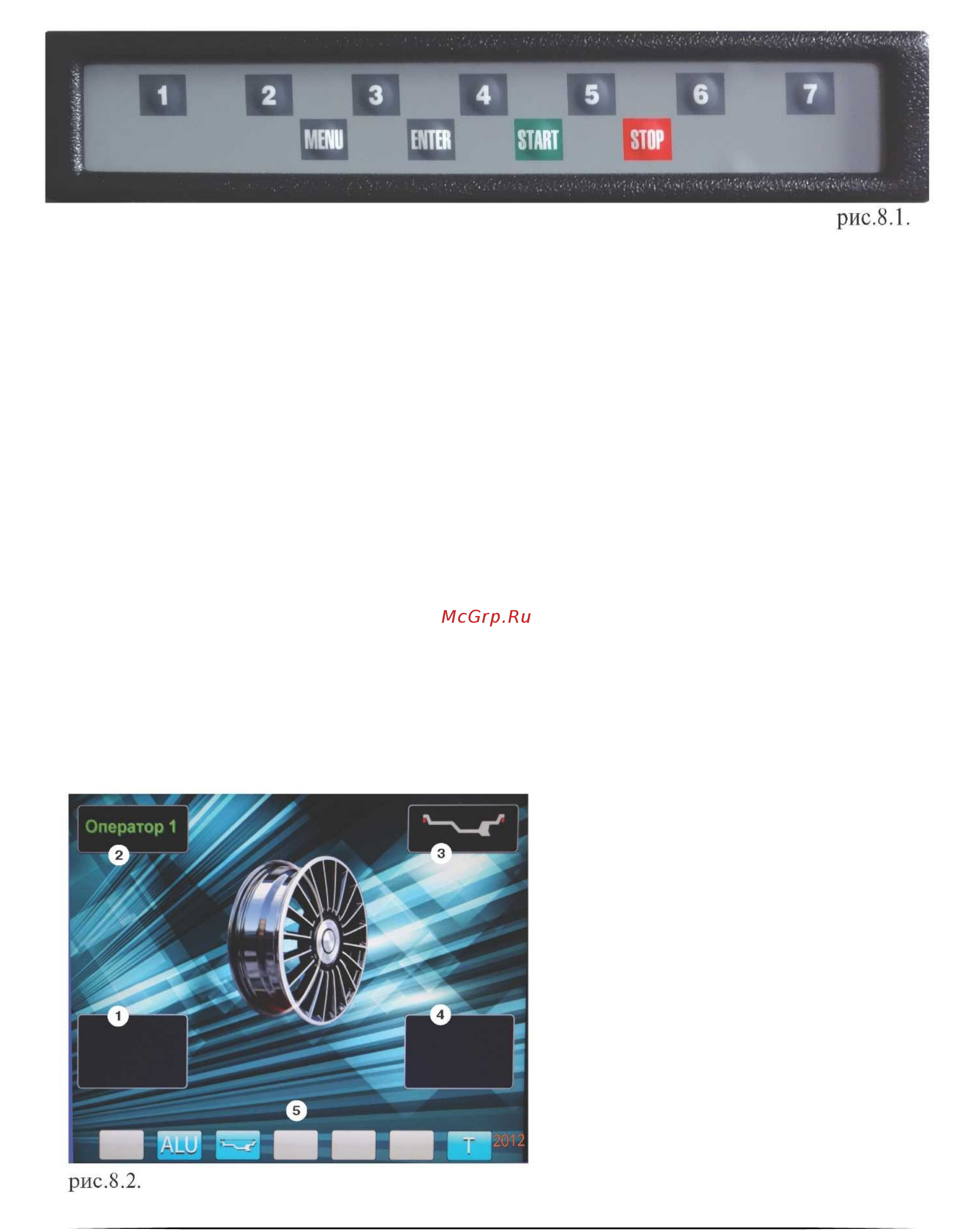

8.1. Данная модель СБ имеет клавиатуру, состоящую из 11 кнопок, расположенных в

два ряда (рис. 8.1). Верхний ряд из семи кнопок, пронумерованных от 1 до 7 и имеющих

разное функциональное назначение, которое указывается в каждый момент на

изображении кнопок в нижней части экрана монитора. Четыре кнопки нижнего ряда

имеют постоянное функциональное назначение: кнопка «MENU» - для входа в режим

«MENU», кнопка «ENTER» -для ввода в память различных параметров, кнопка «START»

- для запуска вращения вала, кнопка «STOP» - для выхода из различных режимов в ос-

новной рабочий режим и для экстренной остановки вала СБ.

8.2. Для включения СБ установить выключатель питания на левой боковой стенке

корпуса в положение 1.

Примечание: питание монитора включается также при включении тумблера питания

СБ. При этом кнопка включения монитора должна быть включена. Если после включения

питания СБ изображение на мониторе не появится и индикаторный светодиод монитора

не горит, нажмите кнопку включения питания на мониторе.

8.3. После включения питания СБ на экране монитора отображается фирменная

заставка, которая через несколько секунд сменяется отображением экрана основного

рабочего режима (рис. 8.2).

1 и 4 - окна отображения значений дисбаланса по внутренней и наружной

плоскостям коррекции.

2 - окно отображения имени

оператора.

3 - окно отображения схемы

расположения корректирующих

(балансировочных) грузиков

4 - стандартная балансировка с

грузиками на пружинках, различные

варианты схем ALU с использованием

самоклеющихся грузиков, статическая

балансировка.

5 - отображение

функционального назначения кнопок

клавиатуры: ALU - для выбора схемы

расположения грузиков при

балансировке колёс с алюминиевыми

дисками;
