ОПИСАНИЕ УСТРОЙСТВА

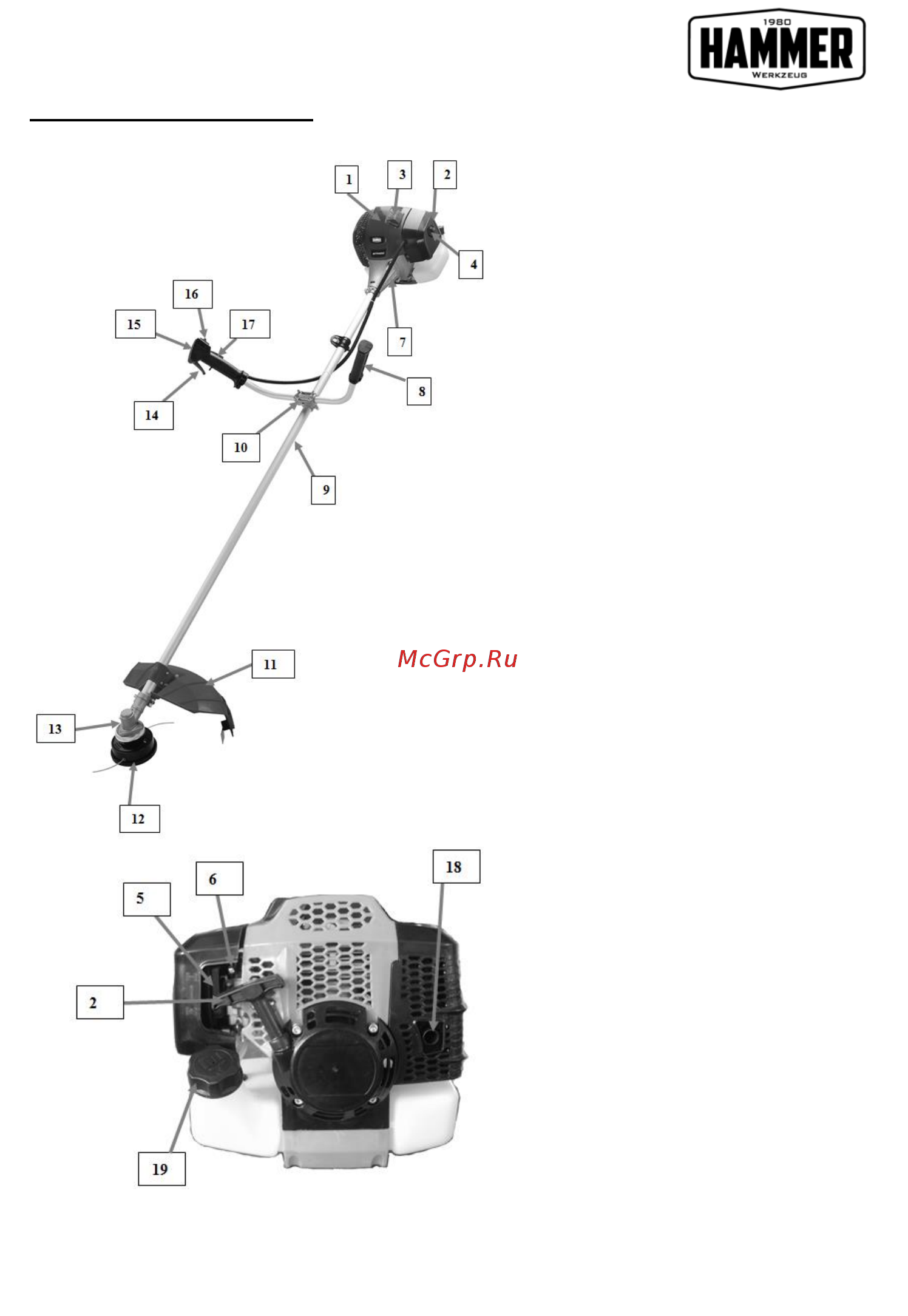

Рис. 1

ВНИМАНИЕ! Конструкция инструмента может изменяться без предварительного

уведомления.

1. Блок моторный

2. Рукоятка стартера

3. Свеча зажигания

4. Крышка воздушного фильтра

5. Ручка воздушной заслонки

6. Регулятор холостого хода

карбюратора

7. Муфта сцепления

8. Рукоятки

9. Штанга

10. Крепеж рукоятки

11. Защитный кожух режущего

инструмента

12. Режущий инструмент

13. Угловой редуктор

14. Рычаг управления

дросселем

15. Кнопка фиксации рычага

дросселя

16. Выключатель зажигания

17. Рычаг блокировки дросселя

18. Глушитель

19. Крышка бензобака
