4
КАБЕЛЬ НАГРЕВАТЕЛЬНЫЙ ТЕПЛОЛЮКС
ВАЖНО!
ВАЖНО!
Не используйте одну нагревательную секцию для обогрева двух помещений.
В комплектах ТЕПЛОЛЮКС используется
двужильный нагревательный кабель.
При подключении кабеля обратите внима-
ние на цвета изоляции жил установочных
проводов, где желто-зеленый провод –
заземление или «ноль», коричневый,
синий – «нагрузка».
Для терморегуляторов «Теплолюкс» дат-
чик температуры подключается к клеммам
1 и 2; напряжение питания (переменное
220 В) подается на клеммы 5 и 6, причем
фаза (определяемая индикатором) – на
клемму 6, а нуль – на клемму 5; выводы
нагревательной секции подключаются
к терморегуляторам следующим образом:
Двухжильный нагревательный кабель
ТЛБЭ
1) Жила в изоляции коричневого цвета
подключается к клемме 3.
2) Жила в изоляции синего цвета подклю-
чается к клемме 4.
Подробные схемы подключения нагревательных секций к сети (220 В)
приведены в инструкциях по установке терморегуляторов.
2.1. Кабель нагревательный
Кабель нагревательный является нагрева-
тельным элементом системы обогрева
«теплый пол».
Технические характеристики кабелей при-
ведены в п. 11, таблицы 2, 3.
Перед тем, как начать установку, еще раз
убедитесь, что марка нагревательной сек-
ции и обогреваемая площадь соответ-
ствуют типу обогрева п. 12.
Удельная мощность обогрева должна
составлять 150 Вт/м
2
для комфортного
обогрева пола, и 180 Вт/м
2
– для основно-
го обогрева помещения.
Установочный
провод
Нагревательный кабель
марки БНО
Соединительная
муфта
Концевая
муфта

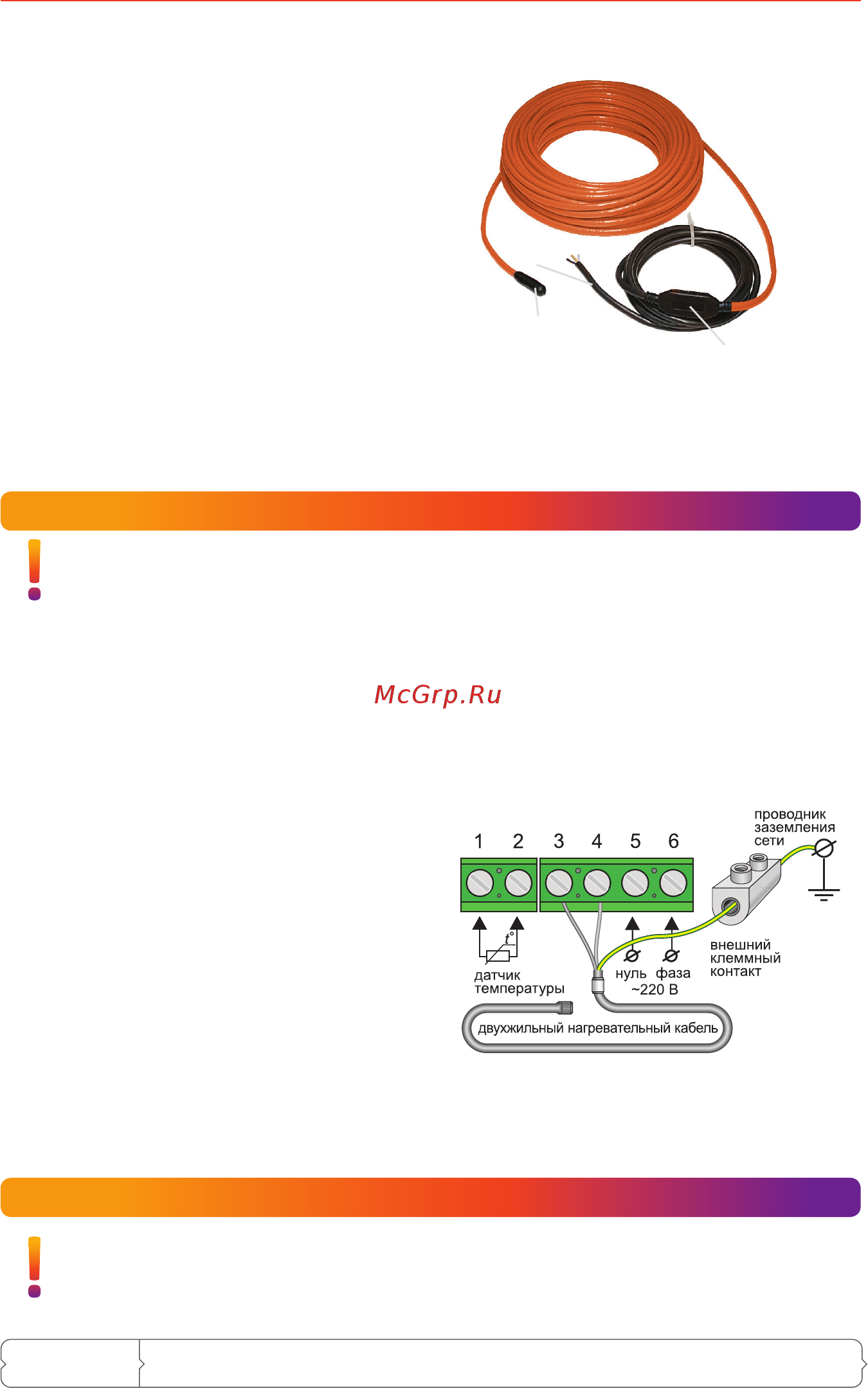

Конструкция двухжильного
нагревательного кабеля ТЛБЭ
Схема подключения к 3-х проводной
электрической сети
