Теплолюкс Tropix МНН 720-4,5 [8/8] Монтаж

МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС

Открытый конец трубки с устано-

вочными проводами должен

заканчиваться у терморегулято-

ра или распаечной коробки*,

иначе заменить датчик без

вскрытия пола или стены будет

невозможно.

Все работы по установке и под-

ключению матов проводите при

отключенном напряжении.

4. МОНТАЖ

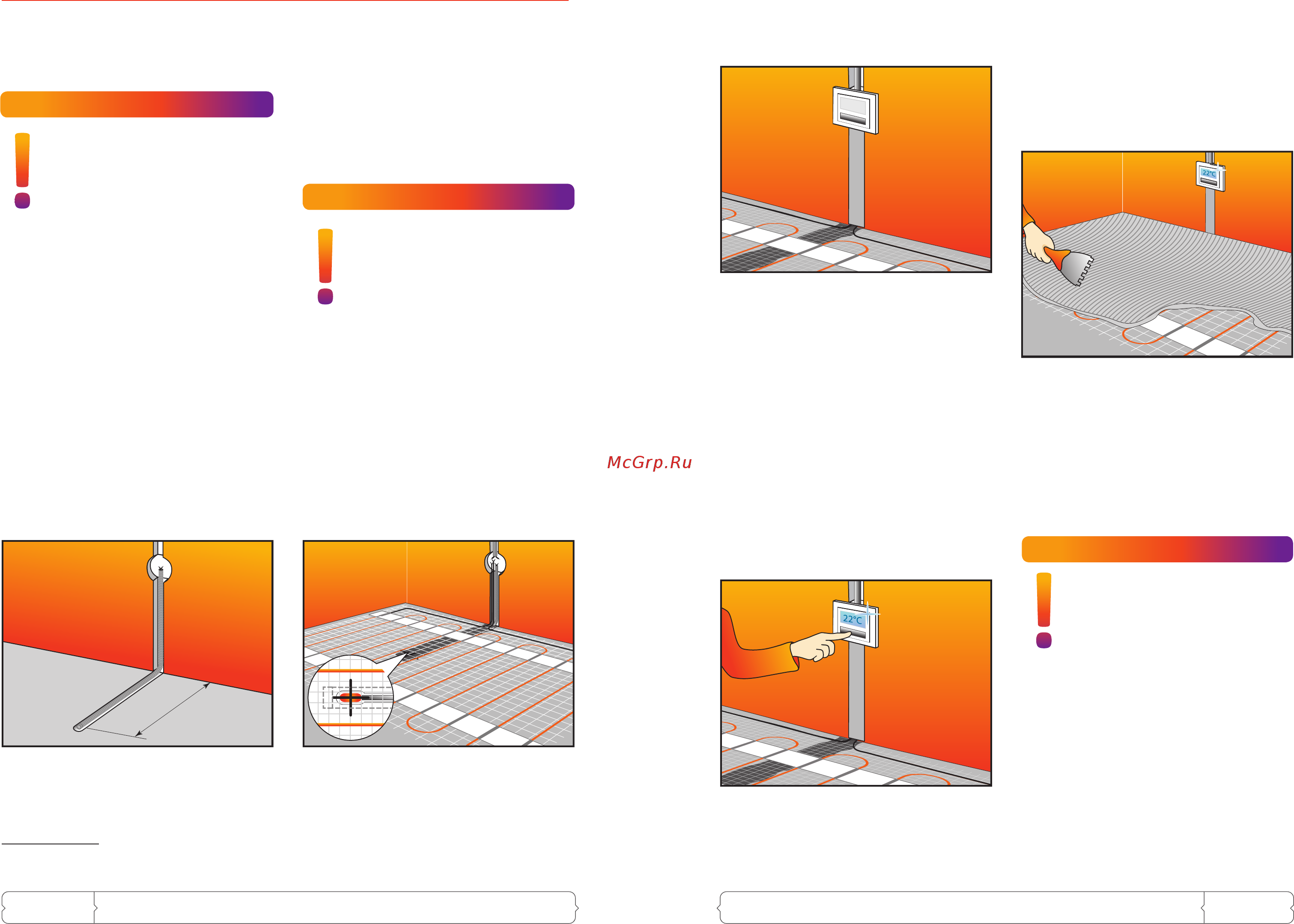

4.1. Подготовьте в стене место для уста-

новки терморегулятора.

4.2. Проштробите в стене канавки для

электропроводки, установочных про-

водов мата и монтажной трубки.

4.3. Установите датчик температуры.

a. Поместите датчик в монтажную трубку

таким образом, чтобы он располагался

вблизи ее конца.

b. Конец трубки плотно закройте заглуш-

кой.

c. Расположите монтажную трубку с дат-

чиком внутри по месту согласно

Вашему плану.

Монтаж и подключение системы «теп-

лый пол» должен производить квалифи-

цированный специалист.

ВАЖНО!

d. Закрепите трубку на полу небольшим

количеством раствора для крепления

плитки.

50 cм

* Распаечная коробка используется в случае подключения к одному терморегулятору 2-х матов.

Не входит в комплект поставки.

Радиус изгиба трубки (у стены) должен

быть не менее 5 см.

Расстояние от стены – около 50 см.

e. Убедитесь, что датчик свободно пере-

мещается внутри трубки. Для этого

достаточно частично вытянуть устано-

вочный провод датчика и вставить его

обратно.

4.4. Уложите нагревательный мат.

Учтите, что датчик должен располагаться

на равном расстоянии между витками

нагревательного ка беля.

Выведите установочные провода нагре-

вательного мата к месту расположения

терморегулятора через подготовленные

в стене канавки.

Расстояние между полосами нагреватель-

ного мата и отступ нагревательного мата

от стен должны быть не менее 5 см.

МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС

4.6. Измерьте сопротивление мата и дат-

чика, сверьте с данными в инструк-

циях (паспортах) и зафиксируйте на

плане помещения (п. 8).

4.7. Проверьте работоспособность систе-

мы «теплый пол».

a. Проверьте электрические соединения:

подключение к терморегулятору уста-

новочных проводов матов, датчика,

проводов питания согласно паспорту

на терморегулятор.

b. Включите напряжение.

c. Включите терморегулятор согласно

инструкции.

ВАЖНО!

d. Убедитесь, что мат нагревается.

e. Выключите терморегулятор.

f. Отключите напряжение.

4.8. В случае использования в качестве

напольного покрытия материалов

с хорошей теплопроводностью (ке-

рамическая плитка, натуральный ка-

мень и т. д.) залейте нагревательный

мат слоем плиточного клея толщи-

ной 5–8 мм, не допуская образова-

ние пузырей, поднятия нагреватель-

ного мата.

При нанесении и отвердении плиточно-

го клея температура основания и окру-

жающего воздуха

должна быть от +5°С

до +25°С. В помещении, где будут произ-

водиться работы, не должно быть сквоз-

няков.

После высыхания укрывающего слоя

произведите его грунтовку.

4.5. Установите терморегулятор (при

отключенном сетевом напряже-

нии!) согласно прилагающейся

к нему инструкции.

Для приготовления плиточного

клея следуйте инструкции, при-

лагаемой к нему.

4.9. Уложите напольное покрытие, ис-

пользуя приготовленный плиточ-

ный клей толщиной слоя 5–10 мм.

Допускается укладка керамической плит-

ки сразу на укрывающий слой. Толщина

плиточного клея при этом должна быть

не менее 8 мм.

Толщина керамических плиток покрытия

должна составлять не менее 5 мм.

Максимальное тепловое сопротивление

между нагревательным матом и поме-
