10
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
ВАЖНО!
ВАЖНО!
щением, создаваемое слоем раствора
и керамической плиткой, не должно пре-
вышать 0,06 м²
×
К/Вт.

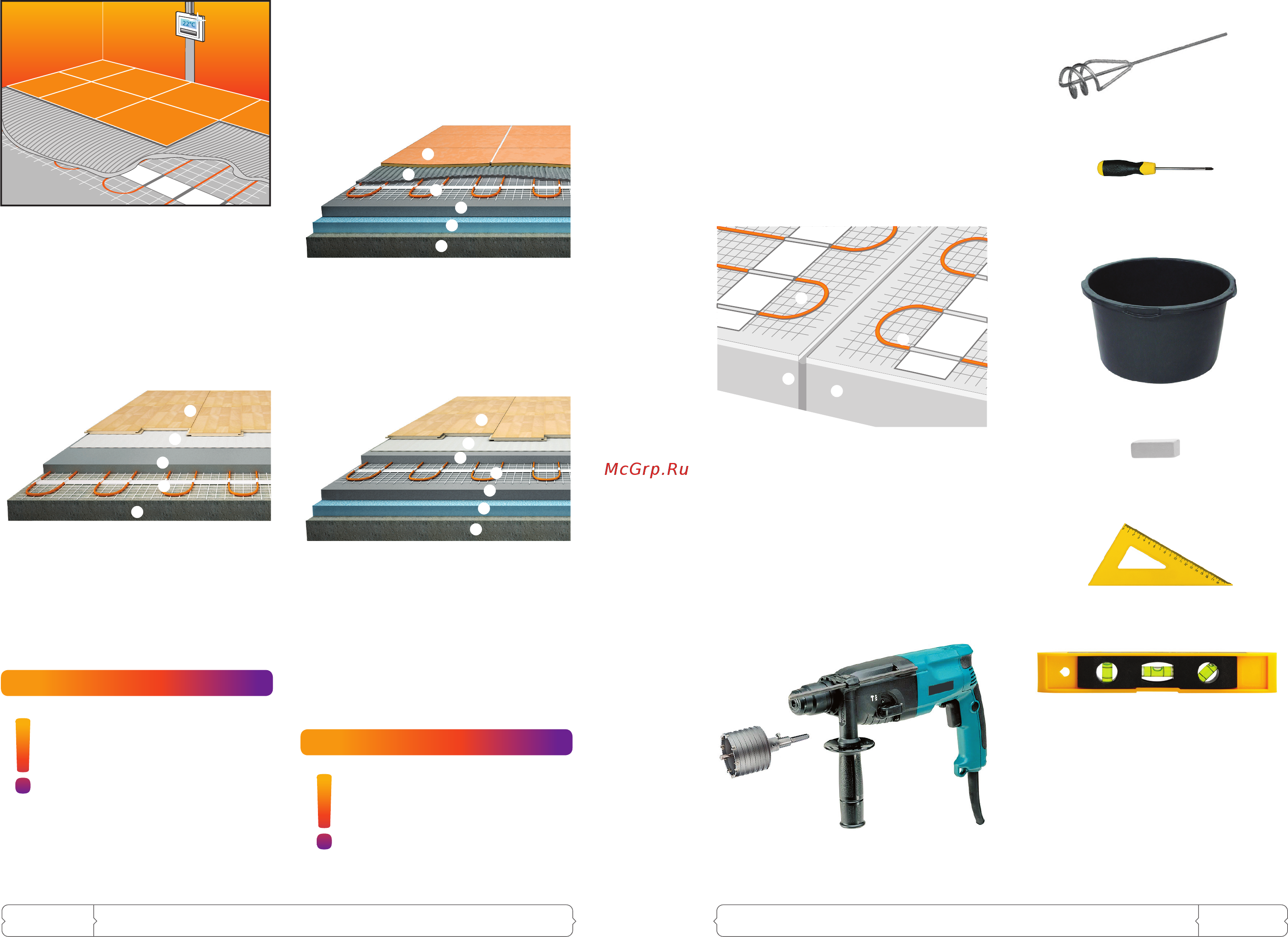

4.10. В случае использования в качестве
декоративного напольного покрытия
ламината, линолеума или ковролина
схема укладки нагревательного мата
будет следующей:
В случае применения теплых полов на
основе нагревательных матов в качестве
комфортного обогрева в «хо лод ных
по мещениях», таких как поме щения на
первом этаже, схема укладки нагре ва-
тель ного мата будет следующей:
Прямой контакт нагревательного
мата с теплоизолирующим мате-
риалом не допускается, иначе
тонкий слой раствора, укрываю-
щий нагревательный мат, может
растрескаться.
1 – Декоративное напольное покрытие
(ламинат, линолеум, ковролин и т. п.)
2 – Подложка под декоративное напольное
покрытие
3 – Цементно-песчаная смесь (не менее 3 см)
4 – Нагревательный мат
5 – Основание
1 – Напольное покрытие (керамическая плитка,
натуральный камень и т. п.)
2 – Плиточный клей (5–8 мм)
3 – Нагревательный мат
4 – Цементно-песчаная стяжка (не менее 3 см)
5 – Теплоизоляция
6 – Основание
1 – Декоративное напольное
покрытие
(ламинат, линолеум, ковролин и т. п.)
2 – Подложка под декоративное напольное
покрытие
3 – Цементно-песчаная стяжка (не менее 3 см)
4 – Нагревательный мат
5 – Цементно-песчаная стяжка (не менее 3 см)
6 – Теплоизоляция
7 – Основание
Использование в качестве под-
ложки под декоративное наполь-
ное покрытие (ламинат, линоле-
ум, ковролин и т.п.) материалов
из древесины (фанера, ДСП и т. п.),
а также пробковой подложки, за-
прещено.
Не допускается использовать битум
для приклеивания линолеума.
n
n
n
o
o
o
q
q
q
r
r
r
s
s
t
p
p
p
7
МАТЫ НАГРЕВАТЕЛЬНЫЕ ТЕПЛОЛЮКС
1 – основание
2 – деформационный шов
3, 4 – нагревательные маты
n
o
q
p
3.6. Подготовьте основание пола.
Поверхность пола, на которую устанавли-
вается «теплый пол», должна быть чистой,
ровной, грунтованной.
В случае, если здание имеет термоком-
пенсационные швы, нагревательные
маты тонкого теплого пола ТЕПЛОЛЮКС
должны быть расположены так, чтобы
исключалась всякая возможность про-
хождения кабеля нагревательного мата
через шов.
3.7. Подготовьте инструменты и мате-
риалы, необходимые для монтажа
системы.
Дрель-перфоратор с насадками: для выполнения
отверстия под розетку и обычной штробы
Насадка для размешивания раствора
Отвертка шлицевая
Емкость для раствора
Мел
Уровень
Линейка
При возникновении вопросов по установ-
ке системы «теплый пол» обращайтесь
в ближайший сервисный центр или по
телефону горячей линии: 8 800 775-40-42.
