Немедленно замените

поврежденный пильный диск.

Необходимо заменять

износившиеся вкладыши стола.

2.3 Остаточные риски

Даже при надлежащем

использовании станка могут

возникнуть приведенные ниже

опасности.

Опасность получения травм от

движущегося пильного диска в

рабочей зоне станка.

Опасность получения травм от

поврежденного пильного диска.

Опасность получения травм

отлетевшими частями заготовок.

Опасность получения травм от

опрокидывания заготовки при

недостаточной ее поддержке.

Щепа и опилки могут быть опасны

для здоровья. Обязательно

надевайте средства личной защиты

(защита глаз, ушей и дыхательных

путей).

Применяйте вытяжные установки.

Опасность удара током при

несоответствующей прокладке

кабеля или его повреждении.

Уровень шума зависит от вида и

состояния пильного диска.

Однако, средства индивидуальной

защиты (средства защиты слуха)

необходимо использовать всегда,

независимо от используемого

пильного диска.

3. Техническое описание станка

3.1 Технические характеристики

Размеры стола 800x350 мм

Размеры правой панели расширения

стола 800x270 мм

Размеры задней панели расширения

стола 415x350 мм

Размеры подвижного стола

1000x255 мм

Макс. перемещение подвижного

стола 660 мм

Максимальная длина распила на

подвижном столе 610 мм

Макс. диаметр пильного диска

254 мм

Диаметр отверстия диска 30 мм

Частота вращения пильного диска n

4000 об/мин

Макс. глубина пропила при наклоне

пилы 90°/45° 80/54 мм

Диапазон углов наклона пилы

90°- 45°

Максимальная ширина заготовки при

пилении с параллельным упором

справа 610 мм

Диаметр вытяжного штуцера 100 мм

Вес 145 кг

Напряжение питающей сети

230 В ~1/N/PE 50 Гц

Потребляемая мощность двигателя

2,1 кВт

Номинальный ток 9.6 A

Удлинитель (H07RN-F): 3x1,5 мм²

Плавкий предохранитель 16 A

Напряжение питающей сети

400 В ~3/PE 50 Гц

Потребляемая мощность двигателя

2,5 кВт

Номинальный ток 4.7 A

Удлинитель (H07RN-F): 4x1,5 мм²

Плавкий предохранитель 16 A

3.2 Уровень шума

Определен в соответствии с EN

1870-1 (погрешность проверки 4 дБ).

Заготовка из 16 мм фанеры:

Уровень звукового давления

(по EN ISO 3746):

Холостой ход LwA 98,2 дБ (A)

Рабочий ход LwA 101,8 дБ (A)

Уровень звукового давления

(по EN ISO 11202):

Холостой ход LpA 84,2 дБ (A)

Рабочий ход LpA 88,5 дБ (A)

Приведенные значения относятся к

уровню издаваемого шума и не

являются необходимым уровнем

для безопасной работы.

Данная информация представлена

для того, чтобы оператор мог лучше

оценить риски и опасности.

3.3 Уровень пыли

Для циркулярной пилы необходимо

определить уровень пыли.

При скорости воздуха 20 м/с через

отверстие отвода пыли диаметром

100 мм:

Вакуумметрическое давление850 Па

Объемный расход 565 м³/ч

Концентрация пыли на рабочем

месте 2 мг/м

не превышена.

3.4 Комплект поставки

Основание станка

Подвижный стол

Поперечный стол

Поперечный упор

Выдвижная штанга

Задняя панель расширения стола

Правая панель расширения стола

Параллельный упор с двойным

направляющим профилем

Опорный стержень параллельного

упора

Защитный кожух пильного диска

Пильный диск 250 мм

Шланг для подключения к

отверстию отвода пыли и Y-адаптер

Патрубок шланга

Толкатель

Рабочие инструменты

Комплект для сборки

Инструкция по эксплуатации

Список запасных частей

3.5 Описание станка

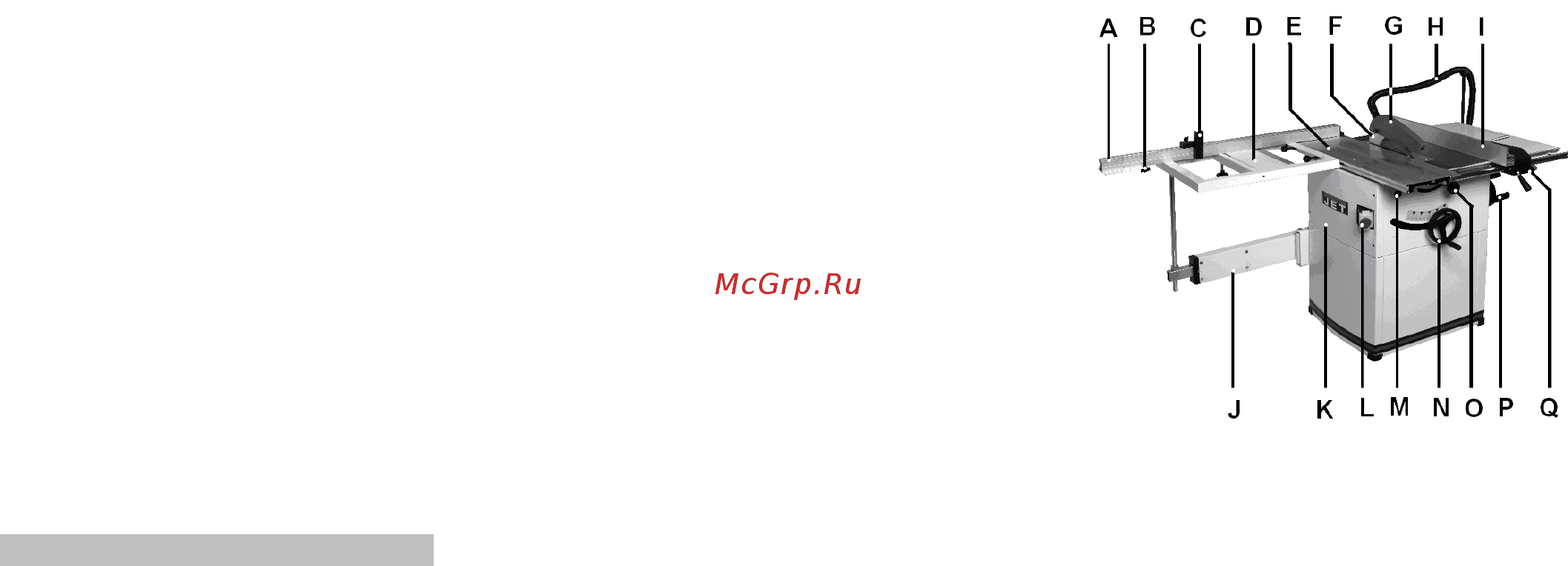

Рисунок 1

A…...Поперечный упор

B…..Ограничитель выдвигания

C….Ограничитель поперечного

упора

D…..Поперечный стол

E…..Подвижный стол

F…..Расклинивающий нож

G…..Защитный кожух пильного

диска

H….Шланг подключения к

отверстию отвода пыли

I…..Параллельный упор

J…...Выдвижная штанга

K….Передняя крышка шкафа

L….Включатель питания станка

(«ON/OFF»)

M….Фиксатор подвижного стола
