Era HPS 20 Инструкция по эксплуатации онлайн

Электро-

вентилятор

осевой

оконный

Гарантия 1 год.

При отсутствии отметки о дате продажи гарантийный срок

исчисляется от даты изготовления.

В случае появления нарушений в работе вентилятора

по вине изготовителя в течение гарантийного срока, потре-

битель имеет право на замену вентилятора на предприя-

тии-изготовителе при условии совпадения серийных номе-

ров на изделии и в паспорте.

Замена производится по адресу:

390047, Россия, Рязань, ул. Новоселковская, 17.

тел./факс: (4912) 24-16-00, 24-16-01

e-mail: sale@era.trade, www.era.trade

HPS-15

HPS-20

Таблица 2

Электровентилятор осевой оконный предназначен для вы-

тяжной вентиляции небольших и средних помещений.

Монтируется в оконный проем.

Вентилятор HPS выпускается двух типоразмеров в зависи-

мости от установочного диаметра корпуса.

Условное обозначение вентиляторов: HPS 15, HPS 20

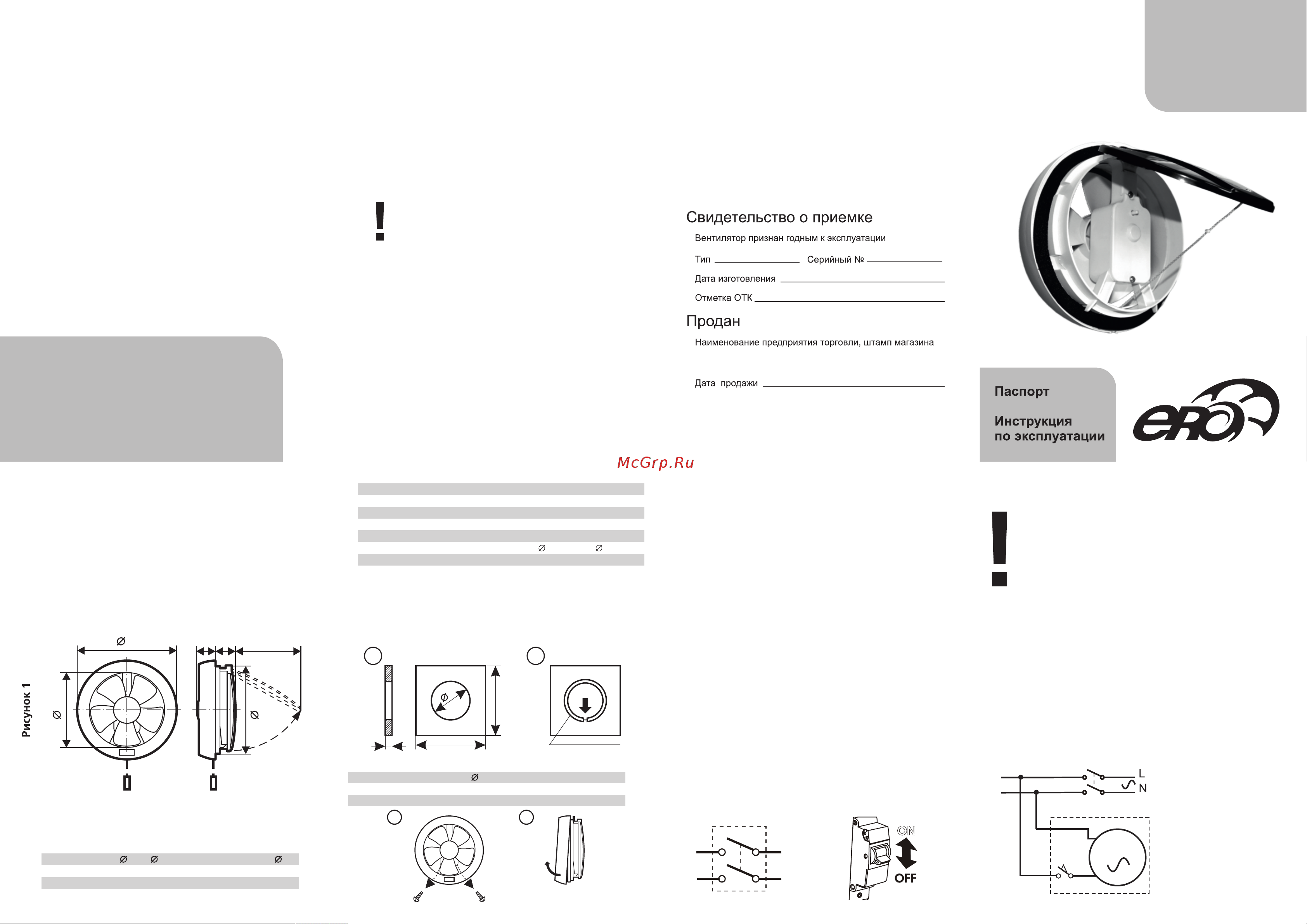

Внешний вид вентилятора, основные габариты, и

технические характеристики приведены на Рисунке 1 и в

Таблицах 1, 2.

Комплект поставки

• Вентилятор в сборе

• Паспорт и инструкция по эксплуатации

• Коробка упаковочная

• Уплотнительная прокладка

• Отключить вентилятор от сети

• Демонтировать вентилятор, сняв с места установки

• В случае сильного загрязнения снять крыльчатку

вентилятора, отчистить сухой ветошью, смонтировать

в исходное положение.

• Протереть все поверхности насухо

• Собрать вентилятор и установить на место

Техническое обслуживание

ВНИМАНИЕ!

Не допускается попадание моющего раствора

на электродвигатель!

Правила хранения

Гарантии изготовителя

Хранить вентилятор необходимо только в упаковке

предприятия-изготовителя в вентилируемом

помещении при температуре от -5°С до +40°С и отно-

сительной влажности воздуха не более 80%

(при Т=25°С).

C D E

×аñòîòа/Frequency

Ïîòреáляемая мîщнîñòь/Power input

Íапряжение пиòания/Supply voltage

Ïрîизвîдиòельнîñòь/Fan efficiency

Ìîнòажный размер/Mounting size

Óрîвень шóма/Noise level

Ìаññа/Weight

Õаракòериñòики

50Hz

15W

220-240V

280m/h

178mm

38dB

0.48kg

50Hz

25W

220-240V

330m/h

240mm

47dB

0.94kg

HPS 15

HPS 20

Таблица 1

165

210

195

252

185

235

178

240

Ìîдель

HPS 15

HPS 20

180-188mm

247-250mm

250mm min

300mm min

Ìîдель

HPS 15

HPS 20

3-7мм

1 2

3 4

Монтажный размер

Требования безопасности

По типу защиты от поражения электрическим током вентиляторы

относятся к приборам II класса по ГОСТ 12.2.007.0 - 75.

Вид климатического исполнения вентиляторов УХЛ4 по ГОСТ

15150-69.

Степень защиты от доступа к опасным частям и проникновению

воды IP X4.

Прибор не предназначен для использования лицами (включая

детей) с пониженными физическими, психическими или

умственными способностями или при отсутствии у них опыта или

знаний, если они не находятся под контролем или не

проинструктированы об использовании прибора лицом,

ответственным за их безопасность.

Дети должны находиться под присмотром для недопущения игры

с прибором

Обозначение автомата

защиты S1 на схеме

Автомат защиты S1

Внимание!

S1 - автомат защиты

S2 - встроенный

концевой выключатель

М - электромотор

вентилятора

Все действия, связанные с подключением, настройкой, об-

служиванием и ремонтом изделия, производить только при

снятом напряжении сети (S1 в положении OFF). Подключе-

ние вентиляторов производится специалистами - электри-

ками, имеющими специальный допуск к выполняемым рабо-

там.

Перед установкой необходимо убедиться в отсутствии види-

мых повреждений крыльчатки, корпуса, решетки, а также в

отсутствии в проточной части корпуса посторонних предме-

тов, которые могут повредить лопасти крыльчатки. Вентиля-

торы HPS поставляются с присоединенным электричеким

шнуром. Электрическая схема вентилятора и схема

подключения к электрической сети приведена на Рисунке 1.

Запрещается установка вентилятора в одну вентиляцион-

ную магистраль с дымовыводящей трубой от устройств, име-

ющих топливные горелки.

При повреждении шнура питания его следует заменить спе-

циальным шнуром, получаемым у изготовителя или сервис-

ной службы.

уплотнительная

прокладка

Подключение вентилятора к сети

Схема электрическая

Технические характеристики

Назначение

Издание от 7.09.2015

www.era.trade

Изготовитель: HANGZHOU LIFENG

IMPORT&EXPORT CO., LTD по заказу ООО «ЭРА»,

Импортер: ООО «ЭРА»,

390047 Россия, г. Рязань,

ул. Новоселковская, 17.

Тел./факс (4912)24-16-00, 24-16-01.

E-mail: sale@era.trade

Вентиляторы произведены компанией

HANGZHOU LIFENG IMPORT&EXPORT CO.,

LTD по заказу ООО «ЭРА»

Импортер: ООО «ЭРА»,

390047 Россия, г. Рязань, ул. Новоселковская, 17.

Тел./факс (4912)24-16-00, 24-16-01.

E-mail: sale@era.trade, www.era.trade

Однофазная сеть, к которой подключается вентилятор, должна

соответствовать действующим нормам. Стационарная

электропроводка должна быть оборудована автоматом защиты

сети (S1 на схеме).

Средства отключения от сети питания должны быть встроены в

стационарную проводку в соответствии с правилами по

монтажу. Отключающее устройство должно отключать все

полюса. Заземляющий проводник не должен разрываться.

Вентиляторы предназначены для подключения к сети напряжением

220-240 В, частотой 50Гц. Температура перемещаемого воздуха от -

60 до +60°С.
