7

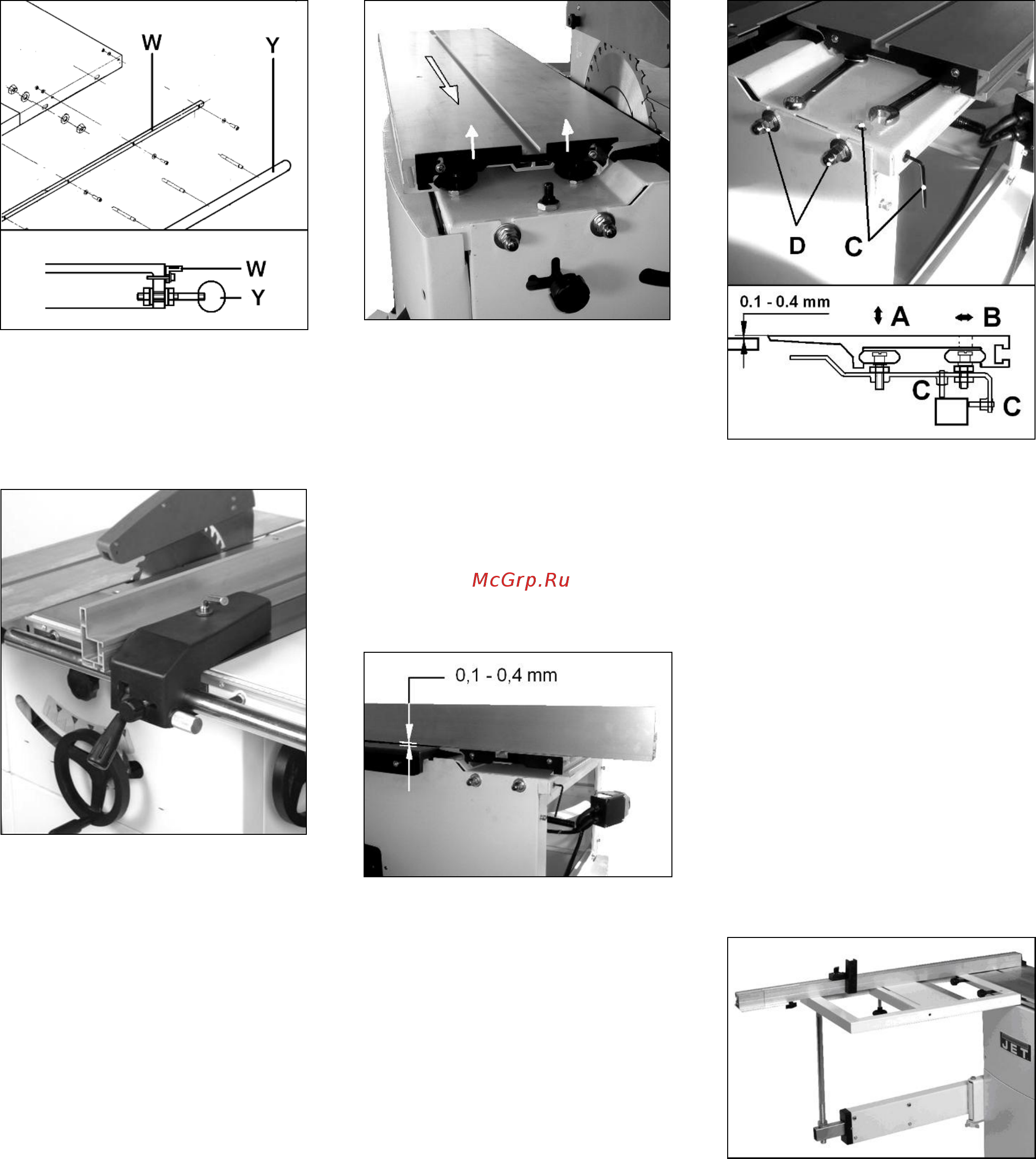

Рисунок 6
Установите кронштейн со шкалой
(W).
Установка параллельного упора
Установите параллельный упор на
опорный стержень.
Рисунок 7
Параллельный упор должен быть
расположен параллельно
поверхности стола. При
необходимости отрегулируйте
положение круглого стержня (Y),
переместив его вверх-вниз.
Установка подвижного стола:
Ослабьте 2 винта и поднимите
торцевую крышку подвижного стола.
Осторожно задвиньте подвижный
стол на 4 направляющих ролика
(рис. 8).
Рисунок 8
Опустите торцевую крышку
подвижного стола и затяните винты.
Регулировка подвижного стола:
Подвижный стол отрегулирован на
заводе-изготовителе.
Подвижный стол должен быть
выровнен так, чтобы он двигался
параллельно пильному диску, а его
поверхность располагалась на 0,1-
0,4 мм выше стола станка. Для
проверки положения подвижного
стола используйте профиль
параллельного упора (рис. 9).
Рисунок 9
Регулировка:
Можно регулировать положение
узла направляющих подвижного
стола вверх-вниз и параллельно
пильному диску.
Ослабьте гайки (D, рис. 10)
насколько это необходимо.
Установочные винты с плоским
шлицем (C) позволяют регулировать
положение направляющих в
вертикальном и горизонтальном
направлениях.
Рисунок 10
Направляющие ролики подвижного
стола можно использовать для
микрорегулировки.
A) Регулировка роликов по высоте
для точного выравнивания
относительно стола станка.
B) Эксцентриковые валы для
движения роликов без люфтов.
Установка пильного диска
См. раздел 6.1
Регулировка расклинивающего
ножа
См. раздел 6.2
Установка защитного кожуха
пильного диска
См. раздел 6.3
Установка поперечного стола
См. раздел 6.8
Рисунок 11
Установка поперечного упора
См. раздел 6.9
