PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.

3.2. Уровень шума оборудования

Расчетный уровень акустической мощности L – 94,25дБ.

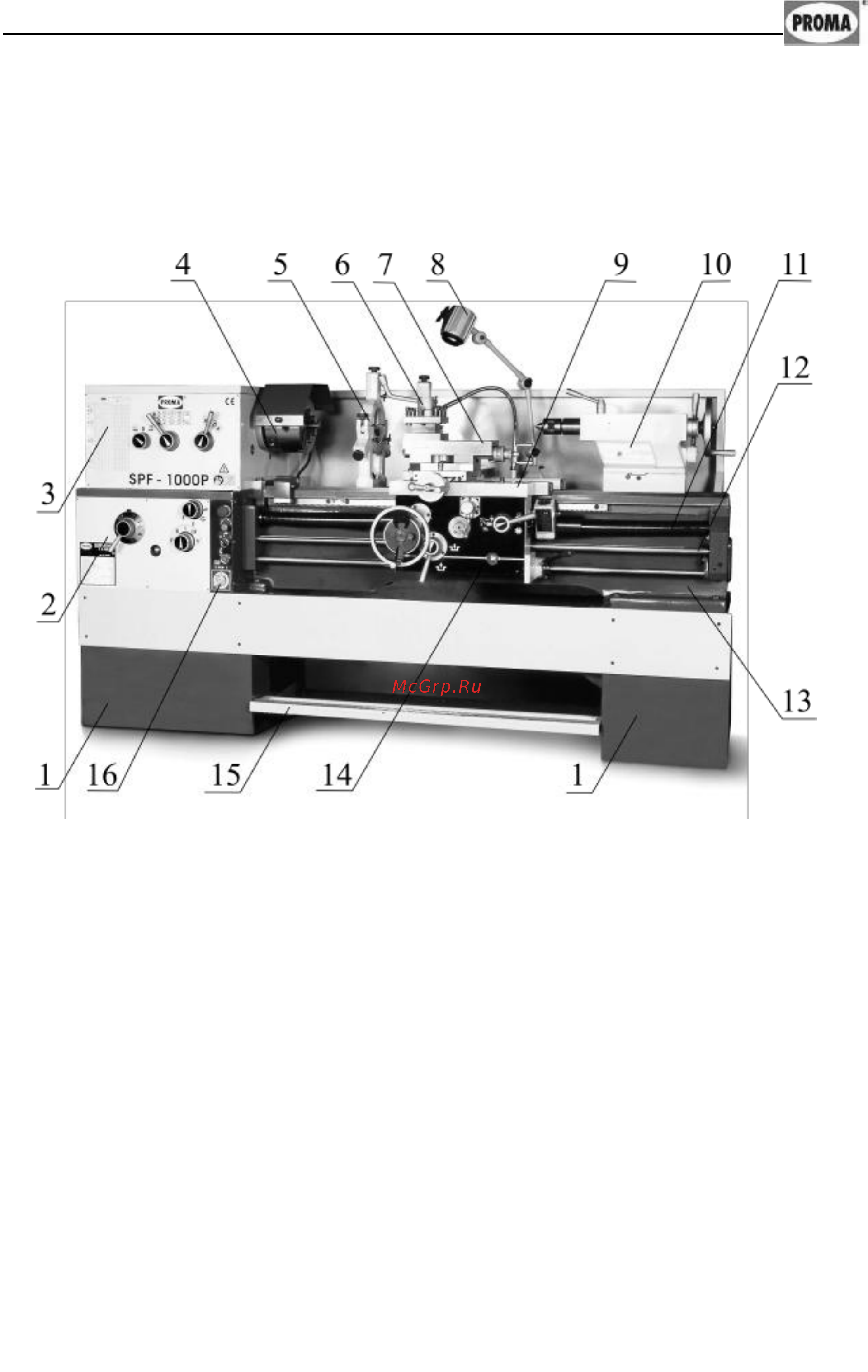

3.3. Основные узлы и детали оборудования (см. рис. 2).

1. Тумба

2. Коробка подач

3. Шпиндельная бабка

4. Зажимной патрон

5. Неподвижный люнет

6. Резцедержатель

7. Верхние салазки суппорта

8. Лампа местного освещения

9. Каретка суппорта

10. Задняя бабка

11. Кожух ходового винта

12. Ходовой вал

13. Станина

14. Фартук

15. Педаль ножного тормоза

16. Электрический блок управле-

ния

3.4. Краткое описание конструкции оборудования.

К тумбам 1 крепится станина 13 с направляющими каретки суппорта 9 и

задней бабки 10. При необходимости обработки деталей большого диаметра

можно снять съемную часть станины (мостик).

Суппорт состоит из: каретки 9, поперечных салазок, перемещающихся

по направляющим каретки; поворотной части с направляющими для верхних

Рисунок 2.
