5

крутите зажимной диск вместе с заготовкой к

переднему концу шпинделя.

Прокрутите заготовку рукой и проверьте

фиксацию, заготовка должна свободно вра-

щаться.

Для работы с зажимным диском опора инст-

румента выставляется чуть ниже высоты цен-

тра.

Внимание: работайте токарным резцом слева

от центра вращения.

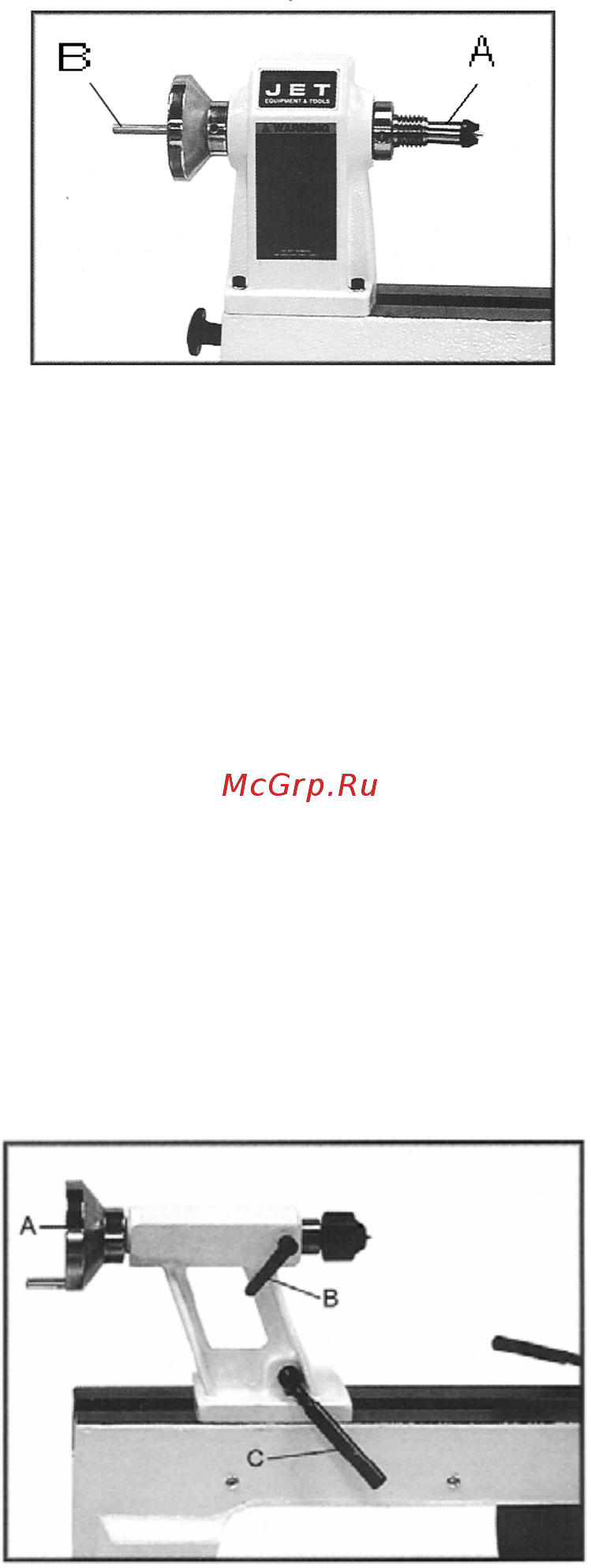

Торцовый поводок (A, Рис. 7) вставляется в

ось шпинделя

и может быть удален из него с

помощью выколотки (B, Рис. 7).

Рис. 7

Зажмите отцентрированную заготовку меж-

ду торцовым поводком вращающимся центром

задней бабки.

Поворачивайте маховик задней бабки до тех

пор, пока вращающийся центр прочно не вой-

дет в заготовку.

Поверните маховик на четверть оборота на-

зад и надежно зажмите пиноль задней бабки.

Проверните заготовку рукой, проверьте на-

дежность крепления и свободное вращение

заготовки.

При работе между центрами высота сталь-

ной опоры для ручного инструмента должна

быть установлена примерно на 3 мм выше вы-

соты центров.

7.4 Установка задней бабки

Поворачивайте маховик (A, Рис. 8) по часо-

вой стрелке, чтобы выдвинуть пиноль, и за-

жмите фиксирующую рукоятку (B, Рис. 8).

Рис. 8

Рычаг (С, Рис. 8) прочно зажимает заднюю

бабку на станине станка.

Вращающийся центр может быть вытолкнут

посредством вращения маховика против часо-

вой стрелки.

Для глубокого сверления уберите центри-

рующее острие подвижного центра.

Указание:

Перед включением станка ослабьте регу-

лировочную рукоятку.

8. КОНТРОЛЬ ТЕХНИЧЕСКОЕ ОБСЛУЖИВА-

НИЕ

Общие указания

Перед работами по наладке

и регулировке

станок должен быть предохранен от непроиз-

вольного включения. Отключите от эл.сети.

Производите очистку станка через равно-

мерные отрезки времени.

Ежедневно проверяйте нормальную работо-

способность вытяжной системы.

Учитывайте, что строгальные ножи, обрези-

ненные валы привода движения заготовки,

плоские, поликлиновые, клиновые и другие

ремни, а также цепи, используемые в

конст-

рукции станка, относятся к деталям быстроиз-

нашивающимся (расходные материалы) и тре-

буют периодической замены. Гарантия на та-

кие детали не распространяется. Защитные

кожуха, отдельные детали из пластика и алю-

миния, используемые в конструкции станка,

выполняют предохранительные функции. За-

мене по гарантии такие детали не подлежат.

Немедленно заменяйте поврежденные за-

щитные

устройства.

Подключение и ремонт электрического

оборудования разрешается проводить

только квалифицированным электри-

кам.9. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВ-

НОСТЕЙ

мотор не работает

*нет тока – проверить соединительные прово-

да и предохранитель.

*дефект мотора, выключателя или кабеля –

вызвать электрика.

сильные вибрации станка

*станок стоит неровно – выровнить станок.

*заготовка плохо отцентрирована

*число оборотов

слишком высокое

10. ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНО-

СТИ

Артикул 708354 подставка

Артикул 708355 удлинение станины (500

мм)

Артикул 708330 торцовый поводок MK2

Артикул 708331 совместно вращающийся

упорный центр MK2

Артикул 708332 защитная маска

Артикул 708333 зажимной диск 150 мм

Артикул 708334 зажимной диск 75 мм

Артикул 708335 выжимной болт

Артикул 709160 набор токарных резцов из

быстрорежущей стали (3 шт.)

Артикул 709008 набор токарных резцов из

быстрорежущей стали (8 шт

Инструмент и зажимные приспособления смот-

рите в прайс-листе JET.
