ПОДГОТОВКА К РАБОТЕ

Сборка

ПРИМЕЧАНИЕ! Щетки подачи и сборочный материал находятся

в мусоросборнике.

1. Крепление подающих щеток Рис.3 Каждая подающая щет-

ка (8) крепится к установочным пластинам с помощью 3 винтов

(рис 2 п.9)..

2. Вставьте держатели нажимной планки (рис 2 п. 4a / 4b) в при-

емные пазы на корпусе.

3. Крепление рукояток Рис. 4-6. Вставьте держатели нажимной

планки (рис 2 п. 4a / 4b) в приемные пазы на корпусе.

Закрепите планки крепления рукоятки (рис 2 п 4a / 4b) с помо-

щью винтов (рис 2 п 6).

Присоедините нижнюю часть рукояток (рис 2 п. 2) к креплению

планок (рис 2 п. 4a / 4b) и закрепите двумя регулировочными гай-

ками (рис 2 п. 5).

Присоедините верхнюю часть рукояток (рис 2 п. 1) на нижнюю

часть рукояток (рис 2 п.2 ) и закрепите двумя монтажными винта-

ми (рис 2. п 7) и двумя регулировочными гайками (рис 2 п.5).

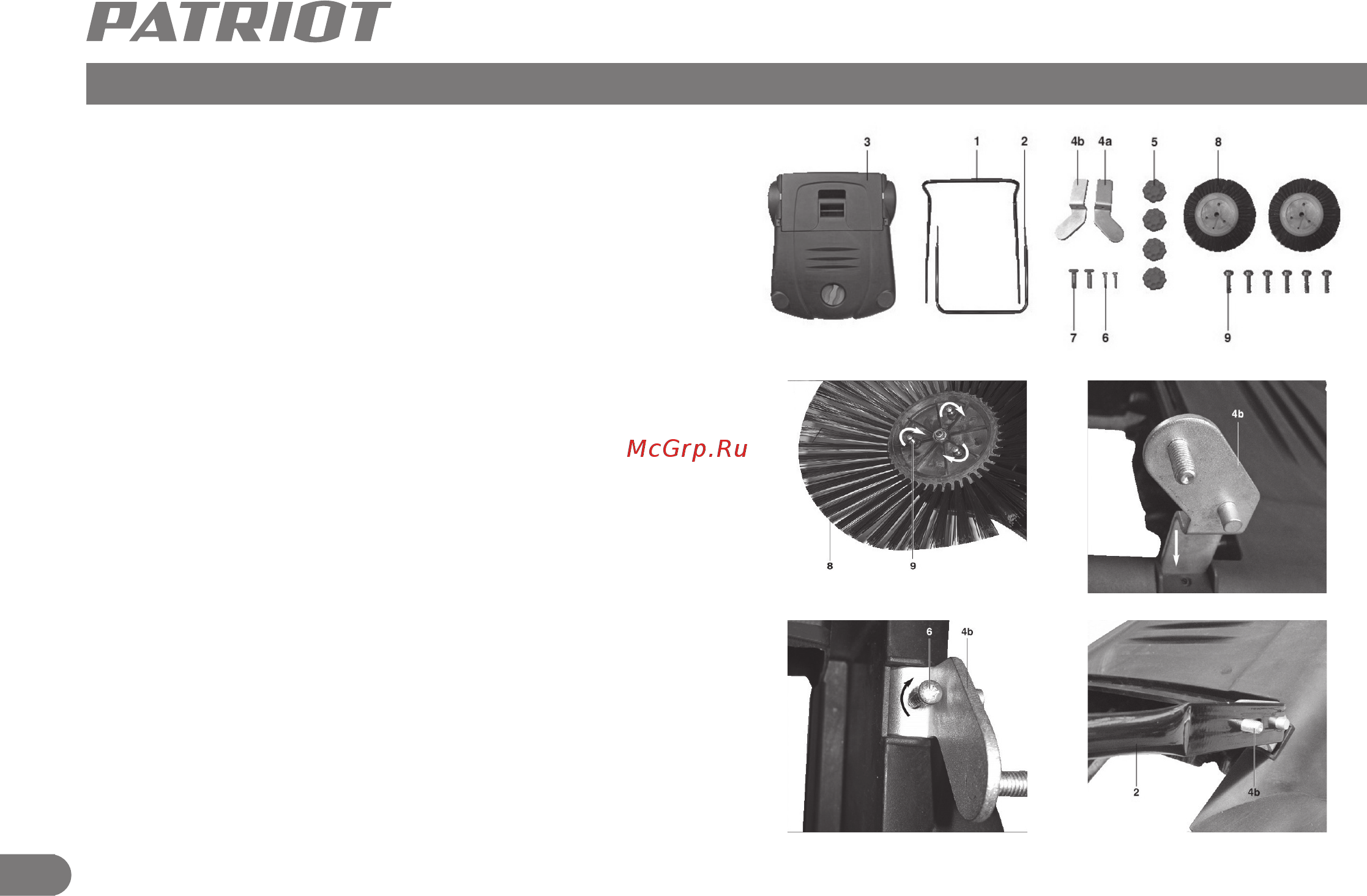

Рис. 2

Рис. 3

Рис. 5

Рис. 6

Рис. 4
