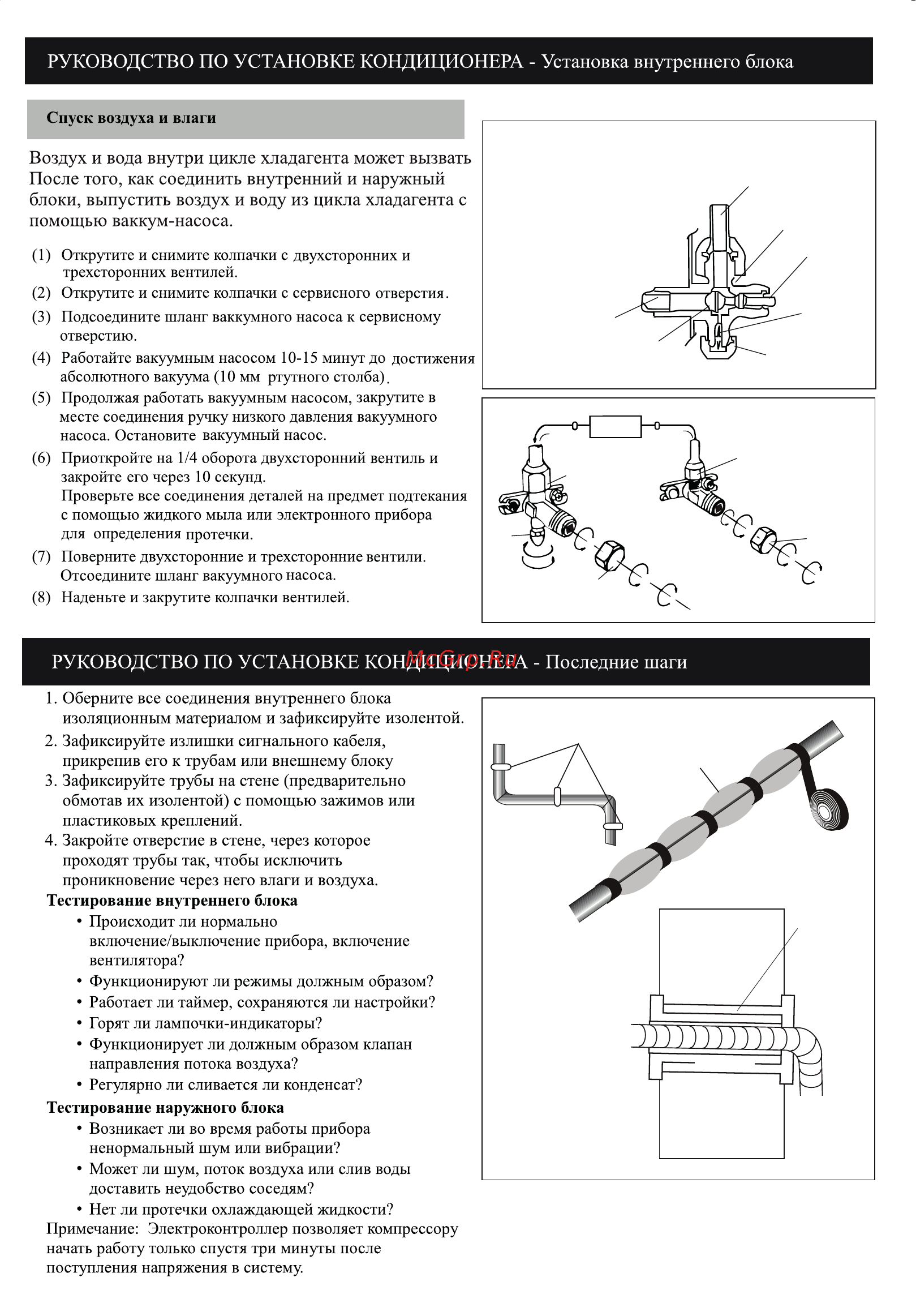

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Установка внутреннего блока Спуск воздуха и влаги Схема четырсх ходового клапана Воздух и вода внутри цикле хладагента может вызвать После того как соединить внутренний и наружный блоки выпустить воздух и воду из цикла хладагента с помощью ваккум насоса Соединять с внутренним блоком Открытая позиция Шпиндель 1 Открутите и снимите колпачки с двухсторонних и трехсторонних вентилей 2 Открутите и снимите колпачки с сервисного отверстия 3 Подсоедините шланг ваккумного насоса к сервисному отверстию 4 Работайте вакуумным насосом 10 15 минут до достижения абсолютного вакуума 10 мм ртутного столба 5 Продолжая работать вакуумным насосом закрутите в месте соединения ручку низкого давления вакуумного насоса Остановите вакуумный насос Соединять с наружным блоком Крышка сервисного порта Ядро клапана трех ходовой клапан 6 Приоткройте на 1 4 оборота двухсторонний вентиль и закройте его через 10 секунд Проверьте все соединения деталей на предмет подтекания с помощью жидкого мыла или электронного прибора для определения протечки 6КЛ рииь ш 14 л I7 11оюрп11в пь шш 11ои г4 наль шили 7 Поверните двухсторонние и трехсторонние вентили Отсоедините шланг вакуумного насоса 8 Наденьте и закрутите колпачки вентилей П 11сафгак1П 8 Урммп ЗДУрзипь РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА Последние шаги 1 Оберните все соединения внутреннего блока изоляционным материалом и зафиксируйте изолентой 2 Зафиксируйте излишки сигнального кабеля прикрепив его к трубам или внешнему блоку 3 Зафиксируйте трубы на стене предварительно обмотав их изолентой с помощью зажимов или пластиковых креплений 4 Закройте отверстие в стене через которое проходят трубы так чтобы исключить проникновение через него влаги и воздуха Тестирование внутреннего блока Происходит ли нормально включснис выключснис прибора включение вентилятора Функционируют ли режимы должным образом Работает ли таймер сохраняются ли настройки Горят ли лампочки индикаторы Функционирует ли должным образом клапан направления потока воздуха Регулярно ли сливается ли конденсат Тестирование наружного блока Возникает ли во время работы прибора ненормальный шум или вибрации Может ли шум поток воздуха или слив воды доставить неудобство соседям Нет ли протечки охлаждающей жидкости Примечание Электроконтроллер позволяет компрессору начать работу только спустя три минуты после поступления напряжения в систему 22
