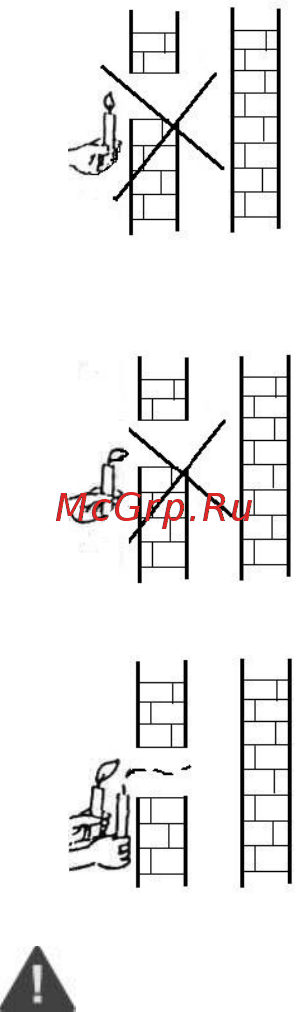

Один из доступных методов проверки наличия тяги в дымоходе показан на ри-

сунке ниже.

Пламя свечи не отклоняется.

Нет тяги – не используйте ГПВН.

Пламя свечи отклоняется слабо.

Недостаточная тяга – не используйте ГПВН.

Пламя свечи сильно отклоняется или гаснет.

Хорошая тяга – ГПВН можно использовать.

Запрещается устанавливать ГПВН над источником тепла или откры-

того пламени (например, над газовой плитой, электрическими нагре-

вательными приборами).

5.2 Монтаж ГПВН

Перед установкой ГПВН необходимо получить разрешение газовой службы.

Монтаж ГПВН должен производиться организациями, имеющими лицензию на

данный вид деятельности. Установленный ГПВН обязательно должен быть заре-

гистрирован газовой службой.

Устанавливать ГПВН необходимо на несгораемых стенах (кирпичные, бетон-

ные, облицованные керамической плиткой). Запрещается установка ГПВН на де-

ревянной стене (перегородке).

Перед установкой ГПВН на стену из трудновоспламеняемого материала необ-

ходимо предварительно установить изоляцию, состоящую из оцинкованного листа

толщиной 0,8…1 мм по листу базальтового теплоизоляционного картона БТК тол-

щиной 3…5 мм. Изоляция должна выступать за габариты корпуса ГПВН не менее

чем на 100 мм с каждой стороны.

Расстояние от боковых поверхностей ГПВН до трудновоспламеняемых стен

без применения теплоизоляции должно быть не менее 250 мм. При уменьшении

указанного расстояния до 150 мм необходимо установить теплоизоляцию.

Схема установки ГПВН показана на Рис.4.
