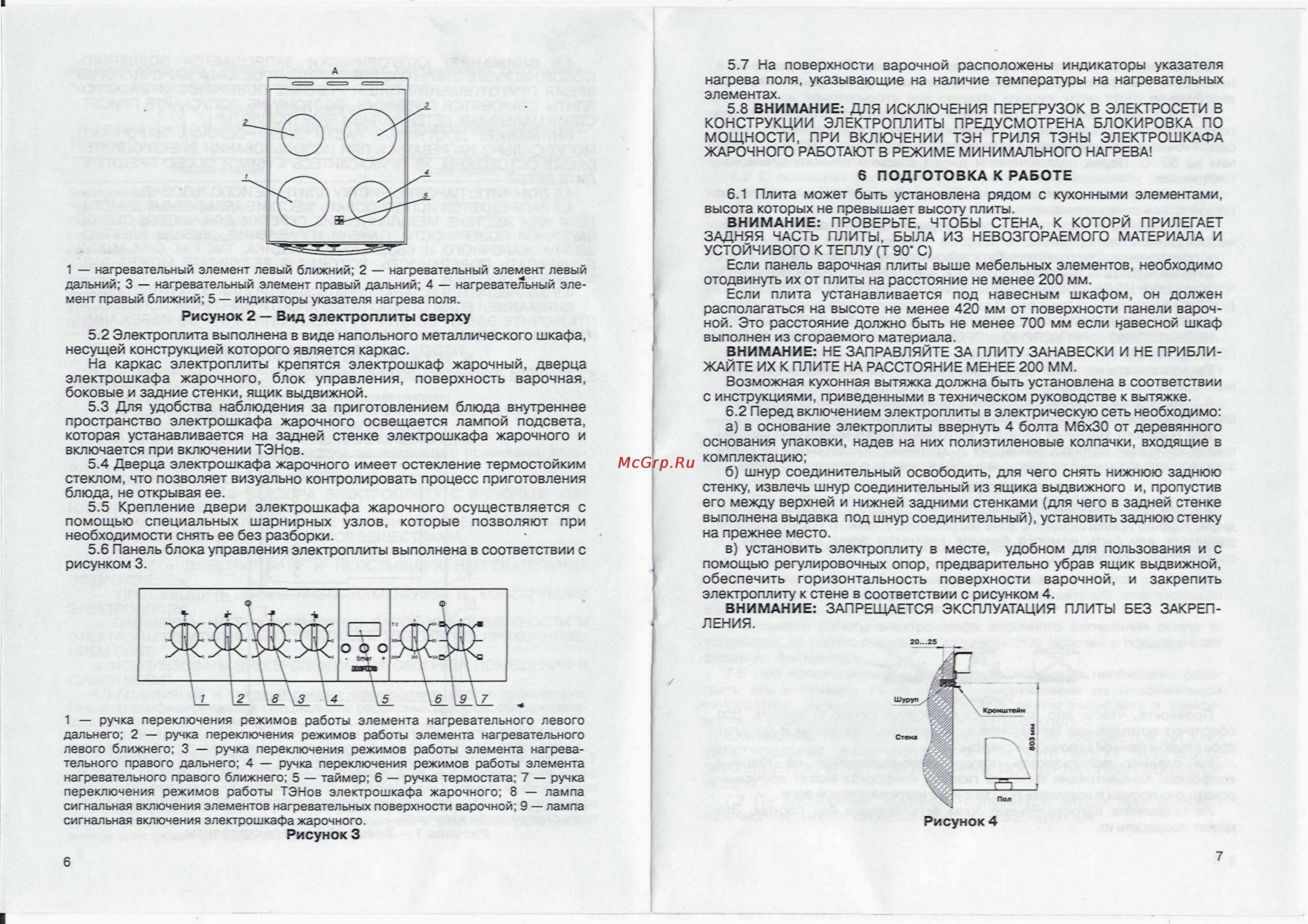

5 7 На поверхности варочной расположены индикаторы указателя нагрева поля указывающие на наличие температуры на нагревательных элементах 5 8 ВНИМАНИЕ ДЛЯ ИСКЛЮЧЕНИЯ ПЕРЕГРУЗОК В ЭЛЕКТРОСЕТИ В КОНСТРУКЦИИ ЭЛЕКТРОПЛИТЫ ПРЕДУСМОТРЕНА БЛОКИРОВКА ПО МОЩНОСТИ ПРИ ВКЛЮЧЕНИИ ТЭН ГРИЛЯ ТЭНЫ ЭЛЕКТРОШКАФА ЖАРОЧНОГО РАБОТАЮТ В РЕЖИМЕ МИНИМАЛЬНОГО НАГРЕВА 6 ПОДГОТОВКА К РАБОТЕ 1 нагревательный элемент левый ближний 2 нагревательный элемент левый дальний 3 нагревательный элемент правый дальний 4 нагревательный эле мент правый ближний 5 индикаторы указателя нагрева поля Рисунок 2 Вид электроплиты сверху 5 2 Электроплита выполнена в виде напольного металлического шкафа несущей конструкцией которого является каркас На каркас электроплиты крепятся электрошкаф жарочный дверца электрошкафа жарочного блок управления поверхность варочная боковые и задние стенки ящик выдвижной 5 3 Для удобства наблюдения за приготовлением блюда внутреннее пространство электрошкафа жарочного освещается лампой подсвета которая устанавливается на задней стенке электрошкафа жарочного и включается при включении ТЭНов 5 4 Дверца электрошкафа жарочного имеет остекление термостойким стеклом что позволяет визуально контролировать процесс приготовления блюда не открывая ее 5 5 Крепление двери электрошкафа жарочного осуществляется с помощью специальных шарнирных узлов которые позволяют при необходимости снять ее без разборки 5 6 Панель блока управления электроплиты выполнена в соответствии с рисунком 3 6 1 Плита может быть установлена рядом с кухонными элементами высота которых не превышает высоту плиты ВНИМАНИЕ ПРОВЕРЬТЕ ЧТОБЫ СТЕНА К КОТОРЙ ПРИЛЕГАЕТ ЗАДНЯЯ ЧАСТЬ ПЛИТЫ БЫЛА ИЗ НЕВОЗГОРАЕМОГО МАТЕРИАЛА И УСТОЙЧИВОГО К ТЕПЛУ Т 90 С Если панель варочная плиты выше мебельных элементов необходимо отодвинуть их от плиты на расстояние не менее 200 мм Если плита устанавливается под навесным шкафом он должен располагаться на высоте не менее 420 мм от поверхности панели вароч ной Это расстояние должно быть не менее 700 мм если навесной шкаф выполнен из сгораемого материала ВНИМАНИЕ НЕ ЗАПРАВЛЯЙТЕ ЗА ПЛИТУ ЗАНАВЕСКИ И НЕ ПРИБЛИ ЖАЙТЕ ИХ К ПЛИТЕ НА РАССТОЯНИЕ МЕНЕЕ 200 ММ Возможная кухонная вытяжка должна быть установлена в соответствии с инструкциями приведенными в техническом руководстве к вытяжке 6 2 Перед включением электроплиты в электрическую сеть необходимо а в основание электроплиты ввернуть 4 болта МбхЗО от деревянного основания упаковки надев на них полиэтиленовые колпачки входящие в комплектацию б шнур соединительный освободить для чего снять нижнюю заднюю стенку извлечь шнур соединительный из ящика выдвижного и пропустив его между верхней и нижней задними стенками для чего в задней стенке выполнена выдавка под шнур соединительный установить заднюю стенку на прежнее место в установить электроплиту в месте удобном для пользования и с помощью регулировочных опор предварительно убрав ящик выдвижной обеспечить горизонтальность поверхности варочной и закрепить электроплиту к стене в соответствии с рисунком 4 ВНИМАНИЕ ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ПЛИТЫ БЕЗ ЗАКРЕП ЛЕНИЯ 20 25 1 ручка переключения режимов работы элемента нагревательного левого дальнего 2 ручка переключения режимов работы элемента нагревательного левого ближнего 3 ручка переключения режимов работы элемента нагрева тельного правого дальнего 4 ручка переключения режимов работы элемента нагревательного правого ближнего 5 таймер б ручка термостата 7 ручка переключения режимов работы ТЭНов электрошкафа жарочного 8 лампа сигнальная включения элементов нагревательных поверхности варочной 9 лампа сигнальная включения электрошкафа жарочного Рисунок 4 Рисунок 3 6 I 7
