F*
E
C
Ød
X
A
Y
B
УСТАНОВКА И ПОДГОТОВКА К РАБОТЕ
Вентиляторы ERA монтируются как с вентиляционными воздуховодами, так и
самостоятельно. Вентиляторы ERA предназначены для настенного монтажа. Мо-
дели вентиляторов ERA с опцией BB, предназначены для настенно-потолочного
монтажа.
Монтаж вентиляторов ERA осуществляется как c вентиляционными воздуховода-
ми, так и самостоятельно на ровную вертикальную поверхность, для моделей с оп-
цией BB на ровную вертикальную или горизонтальную поверхность, достаточной
жесткости для установки изделия при помощи шурупов. Допустимое отклонение
монтажной поверхности по вертикали и горизонтали ±0,5 мм.
ПРИНЦИПИАЛЬНЫЕ СХЕМЫ ПОДКЛЮЧЕНИЯ
ВЕНТИЛЯТОРОВ ERA
Схема 1
Подключения вентиляторов (базовая модель)
X - клеммная колодка, 2 пары
*Вентиляторы необходимо подключать только к сети
переменного тока номинальным напряжением 12 В
(Маркировка на корпусе вентилятора и упаковке)
*-Данный размер присутствует только у вентиляторов с опцией обратный клапан

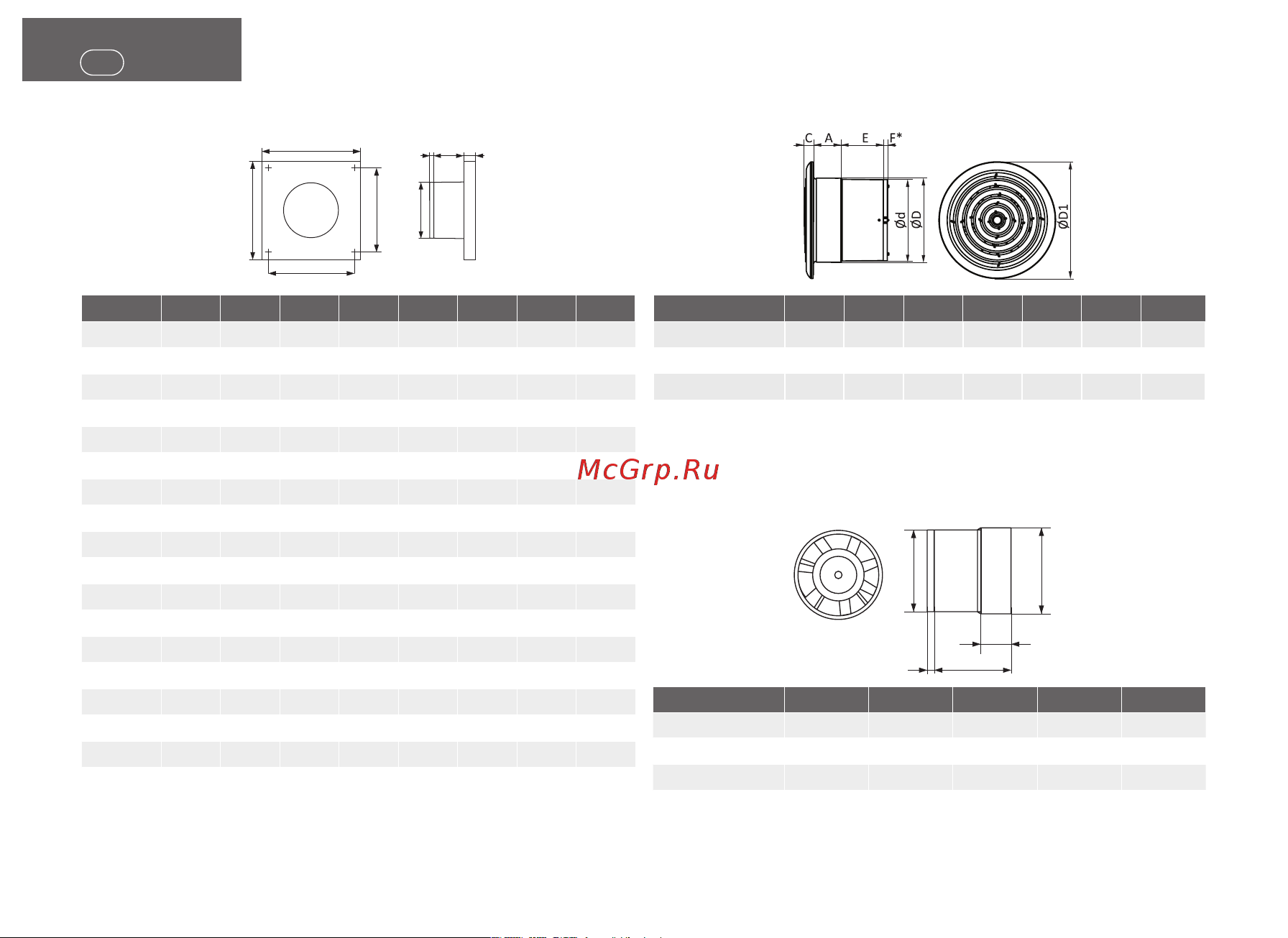

Модель
d A E B C X Y F*
ERA 4 100 150 55 150 22 135 135 7
ERA 5 125 175 61 175 23 160 160 8,5
ERA 6 150 200 62 200 24 185 185 10
E 100 100 160 76 160 9 140 140 7
E 125 125 180 82 180 9 160 160 8,5
E 150 150 205 86 205 9 187 187 10
NEO 4 100 160 76 160 12 140 140 7
NEO 5 125 180 82 180 11 160 160 8,5
NEO 6 150 205 86 205 11 187 187 10
COMFORT 4 100 162 52 168 21 140 140 7
COMFORT 5 125 162 59 168 21 140 140 8,5
DISC 4 100 160 49 160 36 140 140 8
DISC 5 125 185 49 185 38 165 165 10
FAVORITE 4 100 162 52 168 21 140 140 7
FAVORITE 5 125 162 59 168 21 140 140 8,5
EURO 4 100 160 62 160 30 140 140 7
EURO 5 125 187 66 187 30 160 160 8,5
EURO 6 150 213 70 213 30 187 187 10
COMFORT/DISC/FAVORITE/ERA/E/NEO/EURO FLOW
Модель d D D1 E A C F*
FLOW 4 100 103 143 52 33 11 7
FLOW 5 125 128 164 58 34 12 8,5
FLOW 150 150 153 200 74 35 13 10
FLOW 6 160 163 200 66 42 13 -
*-Данный размер присутствует только у вентиляторов с опцией обратный клапан
PROFIT
AF*
E
Ød
ØD
Модель d D A E F*
PROFIT 4 100 103 80 30
7
PROFIT 5 125 128 82 30
8,5
PROFIT 150 150 153 104 35
10
PROFIT 6 160 163 101 35
-
*-Данный размер присутствует только у вентиляторов с опцией обратный клапан
