![Ballu BSEI-FM/in-09HN1/EU [4/15] Управление кондиционером](/img/pdf.png)
Ballu BSEI-FM/in-09HN1/EU [4/15] Управление кондиционером
![Ballu BSEI-FM/in-09HN1/EU [4/15] Управление кондиционером](/views2/1636838/page4/bg4.png)
6
7

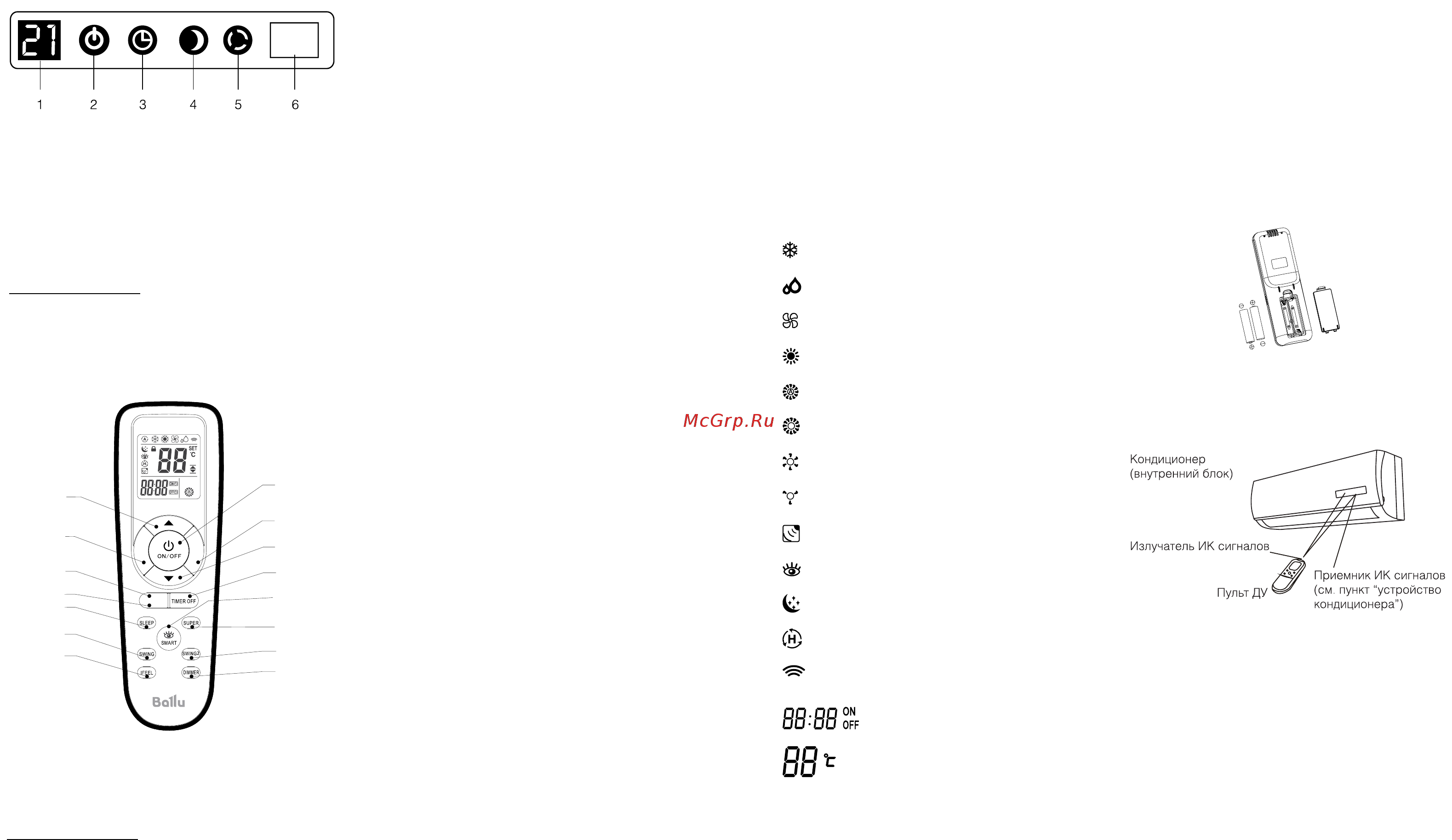

Управление кондиционером
ЖК дисплей на внутреннем блоке
настенного типа*
1. Индикатор температуры.
2. Индикатор включения/выключения.
3. Индикатор работы таймера.
4. Индикатор ночного режима работы.
5. Индикатор работы компрессора («спираль»
или «круг»).
6. Приемник сигналов с пульта.
* Панель управления Вашего кондиционера визуально может
отличаться. Функции дисплея при этом остаются те же.
Описание пульта дистанционного
управления
14
15
7
8
10
11
3
4
1
2
5
12
13
9
6
TIME ON/CLOCK
FAN
MODE
1. Кнопка включения/выключения
Данная кнопка включает и отключает прибор.
2. Кнопка «MODE»
С помощью данной кнопки выбирают-
ся режимы работы: охлаждение (инди-
катор «Cool»), осушение (индикатор
«Dehumidifier»), вентиляция (индикатор
«Fan»), обогрев («Heating»).
3. Кнопка «FAN»
С помощью данной кнопки выбирается ско-
рость вращения вентилятора: автоматиче-
ская (индикатор «Auto») высокая (индикатор
«High»), средняя (индикатор «Med»), низкая
(индикатор «Low»).
4,5. Кнопки «Вверх» и «Вниз»
С помощью данных кнопок Вы можете
либо устанавливать желаемую темпера-
туру в помещении, либо после нажатия
кнопок «Clock» и «Timer» устанавливать
время, а также время на включение/от-
ключение прибора.
6. Кнопка «SMART»
Используется для включения и отключе-
ния автоматического режима работы.
7. Кнопка «SWING»
Управление направлением воздушного
потока по вертикали.
8. Кнопка «SLEEP»
Кнопка используется для включения или
отключения ночного режима работы.
9. Кнопка «DIMMER»
Нажмите ее для отключения дисплея вну-
треннего блока, для включения нажмите
любую кнопку.
10. Кнопка «CLOCK»
Данная кнопка при использовании кнопок
4 и 5 устанавливает время.
11,12. Кнопки «TIMER ON/TIMER OFF»
Служат для включения режима настройки
таймера: «ON» режим задания времени
включения кондиционера, «OFF» режим за-
дания времени отключения кондиционера.
13. Кнопка «SUPER»
При нажатии данной кнопки кондиционер
начинает работу в интенсивном режиме
на максимальное охлаждение до 16 °С.
14. Кнопка «I FEEL»*
Включение и выключение функции под-
держания заданной температуры вокруг
пользователя (рядом с пультом ДУ).
15. Кнопка «SWING2»**
Управление направлением воздушного
потока по горизонтали.
Замена батареек
1. Сдвинуть крышку с обратной стороны пуль-
та ДУ, нажав на специальный рычаг.
2. Вставить две щелочных батарейки типа
ААА, убедитесь, что они вставлены в соот-
ветствии с указанным направлением.
3. Нажмите кнопку включения/выключения
прибора.
ПРИМЕЧАНИЕ:
• Замените батарейки, если ЖК дисплей пульта ДУ
не светится или когда пульт ДУ не может быть ис-
пользован для изменения настроек кондиционера.
• Используйте новые батарейки типа ААА.
• Если вы не используете пульт ДУ более месяца,
извлеките батарейки.
Правила использования пульта ДУ
Когда вы используете пульт ДУ, всегда направ-
ляйте излучатель ИК сигналов прямо на при-
емник сигналов на внутреннем блоке.
Для нормальной работы кондиционера не
устанавливайте пульт ДУ в следующих ме-
стах:
• В местах попадания прямых солнечных лучей.
• За шторами и в других труднодоступных местах.
• На расстоянии более 7 м от внутреннего блока.
• Под струей воздуха от кондиционера.
• В местах, где слишком холодно или тепло.
• В местах с сильным электромагнитным из-
лучением.
• Между пультом ДУ и внутренним блоком не
должны находиться предметы, препятствую-
щие передаче сигналов.
Управление кондиционером
ПРИМЕЧАНИЕ:
Если пульт ДУ подвергается воздействию источ-
ников тепла, нажмите кнопку «I FEEL»*, чтобы
переключиться на датчик, встроенный во вну-
тренний блок.
Пульт ДУ с интервалом в 3 минуты передает на
кондиционер сигнал значения температуры. Если
сигнал не передается более 10 минут, например,
вследствие утери пульта ДУ, кондиционер пере-
ключается на работу по датчику, встроенному во
внутренний блок и поддерживает температуру в
помещении. В таких случаях температура вокруг
пульта ДУ может отличаться от температуры воз-
духа вокруг внутреннего блока.
Обозначения индикаторов на дисплее
пульта ДУ
«Охлаждениe».
«Осушение».
«Вентиляция».
«Обогрев».
Автоматическая скорость вентилятора.
Высокая скорость вентилятора.
Средняя скорость вентилятора.
Низкая скорость вентилятора.
Индикатор режима I FEEL*.
Автоматический режим.
Ночной режим работы.
Интенсивный режим работы Super.
Получение сигнала кондиционером.
Установка часов.
Установка таймера (ON/OFF).
Установка температуры.
* Функция I FEEL используется не во всех сериях и не для всех внутренних блоков.
** Функция SWING2 используется только в серии BSEI-FM
Управление кондиционером
