Калибр ЭПД-1700/190 (75093) [4/20] Пила поставляется в продажу в следующей комплектации

Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

1.5 Пила поставляется в продажу в следующей комплектации*:

Пила с направляющей плитой (с основанием) 1

Диск отрезной 1

Упор параллельный 1

Ключ (шестигранный) крепления диска 1

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может изменяться

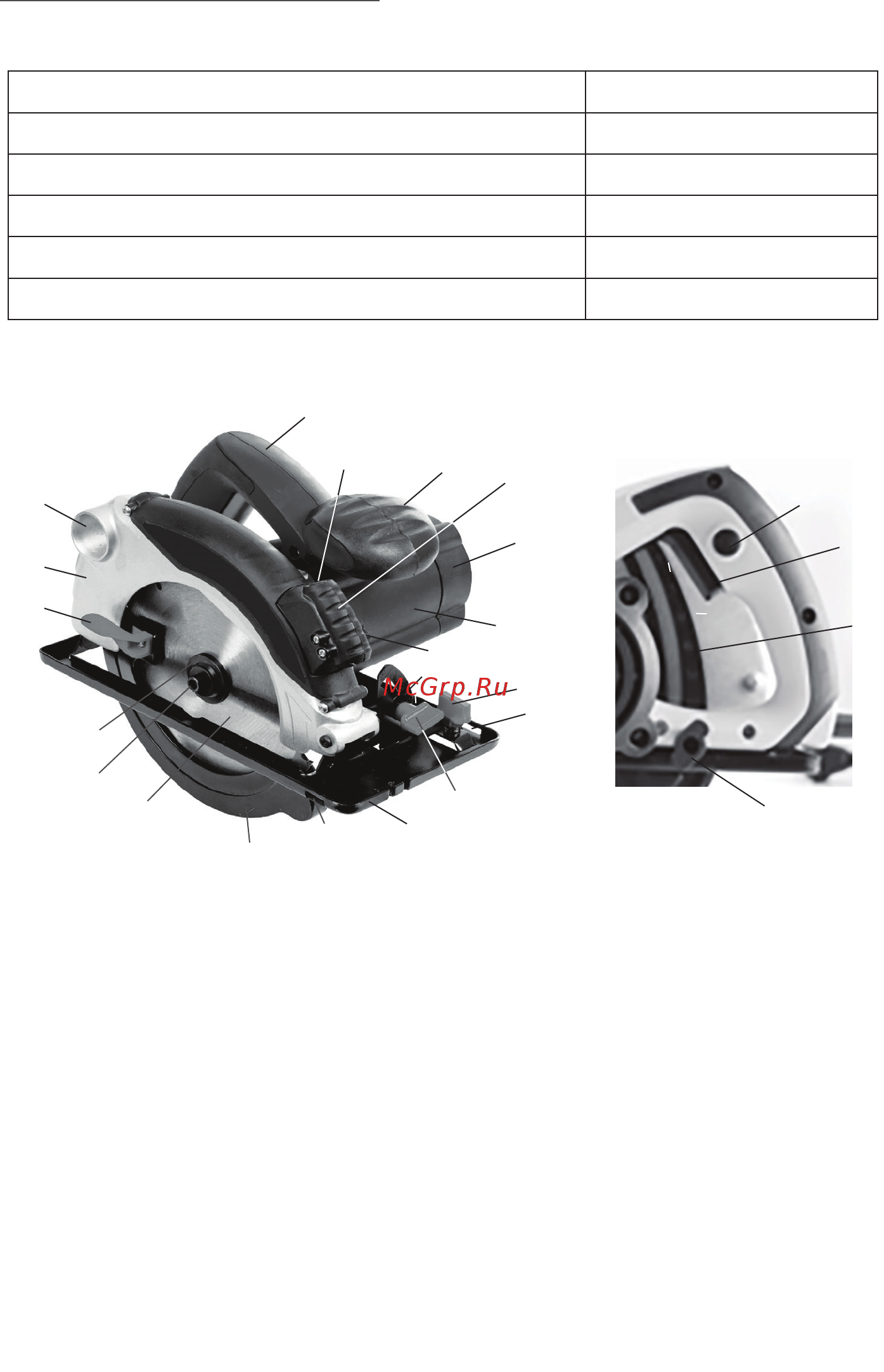

1.6 Общий вид пилы представлен на рис.1

1.7 Пила состоит из коллекторного двигателя в пластиковом корпусе (рис.1 поз.9)

с закреплённой на нём рукояткой (рис1 пз.14) и металлического редуктора, совме-

щённого с верхним неподвижным кожухом (рис.1 поз.1).

1 – защитный кожух неподвижный – корпус редуктора; 2 – рычаг кожуха подвижно-

го; 3 – направляющая плита (основание); 4 – отверстие выброса опилок; 5 – передняя

(упорная) часть рукоятки; 6 – фланец зажимной; 7 – кронштейн регулировки наклона со

шкалой; 8– ручка (гайка) фиксации угла наклона; 9 – корпус двигателя; 10 – винт крепле-

ния пильного диска; 11 – пильный диск; 12 – кнопка блокировки клавиши выключателя;

13 – клавиша выключателя; 14 – рукоятка; 15 – отверстия для установки параллельного

упора; 16 –защитный кожух подвижный; 17 – винт фиксации параллельного упора; 18

– крышка двигателя; 19 - винт (фиксатор) глубины пропила; 20 – кронштейн установки

глубины пропила со шкалой; 21 – рычаг стопора (фиксации) шпинделя; 22* – блок лазер-

ной направляющей; 23* – кнопка включения лазера.

* - Только для модели ЭПД-1700/190+

рис. 1

22*

23*
