Калибр Руководство по эксплуатации

6 www.kalibrcompany.ru

Для установки (замены) диска необходимо (см.рис.2):

- зафиксировать шпиндель (рис.2 поз.7), нажав на рычаг стопора (рис.2 поз.1);

- открутить ключом (рис.2 поз.2) винт крепления диска (рис.2 поз.3), снять зажим-

ной фланец (рис.2 поз.4);

- переместить вверх за рычаг (рис.2 поз.5) нижний подвижный кожух (рис.1

поз.16), снять пильный диск (при замене);

- очистить опорный (рис.2 поз.6) и зажимной фланцы;

- установить на шпиндель (рис.2 поз.7) пильный диск (рис.2 поз.8);

Внимание! Направление вращения диска (указано на диске), должно со-

впадать с направлением вращения шпинделя (указано на верхнем непод-

вижном кожухе).

- установить зажимной фланец и, удерживая кнопку стопора шпинделя, затянуть

винт крепления пильного диска;

- опробовать работу пилы на холостом ходу. При повышенной вибрации диск

необходимо заменить.

2.2.2 Перед началом работы необходимо:

- убедиться в отсутствии в заготовке металлических предметов (гвоздей, шуру-

пов, фурнитуры и т.п.);

- надёжно закрепить обрабатываемую заготовку, используя зажимные устрой-

ства или тиски;

- убедиться, что при пилении не будет повреждена опорная поверхность.

2.2.3 Регулировка глубины реза:

- ослабить винт (рис.1 поз.19) фиксации глубины пропила;

- установить опорную плоскость направляющей плиты (рис.1 поз.3) на распили-

ваемую заготовку;

- поднять/опустить за рукоятку двигатель с пильным диском, пока нижний край

диска не будет отступать от нижней плоскости заготовки на необходимую величину;

- зафиксировать выбранное положение, затянув винт.

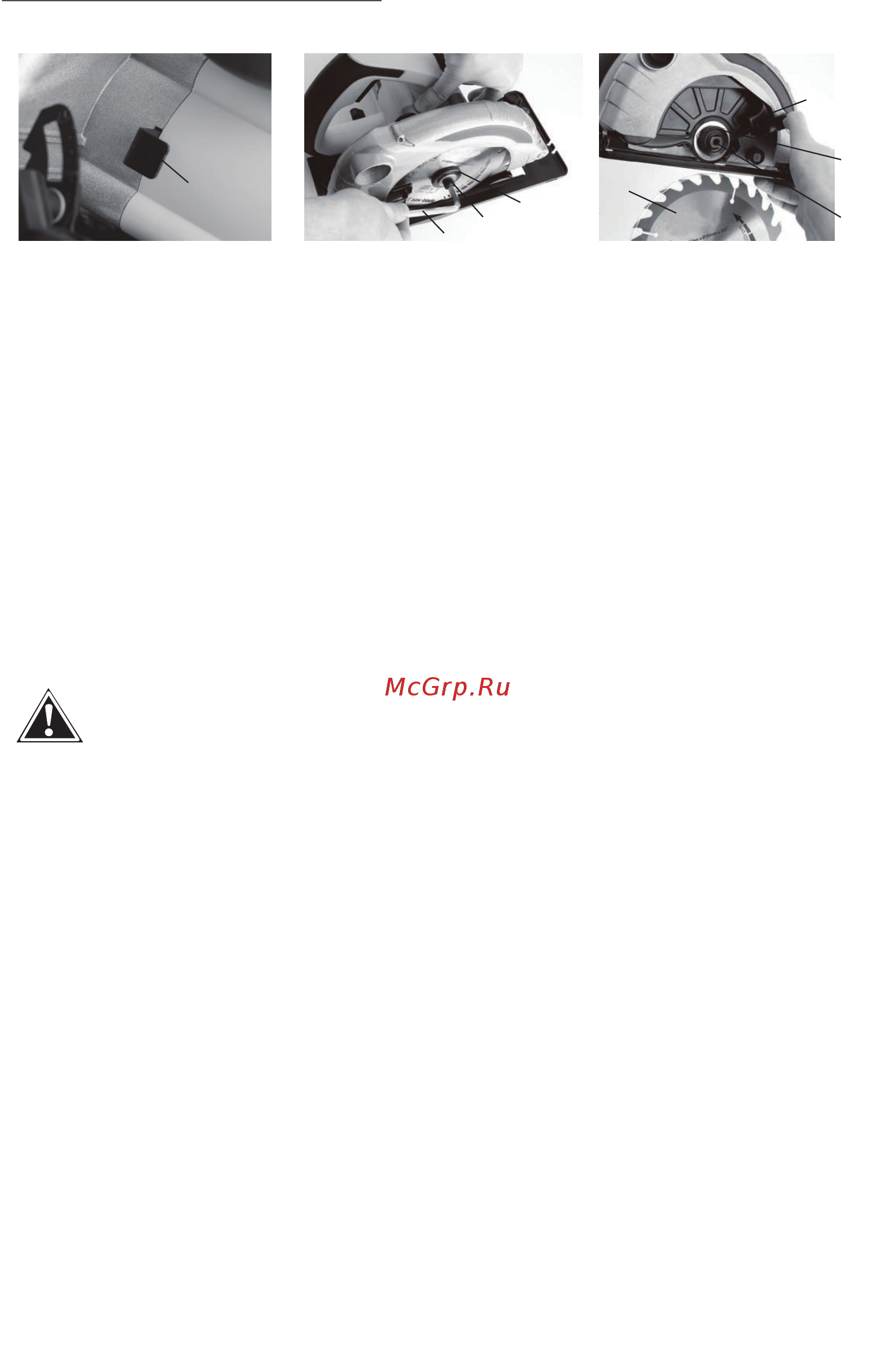

1 – рычаг стопора (фиксации) шпинделя; 2 - ключ шестигранный; 3 – винт крепления диска;

4 – фланец зажимной; 5 – рычаг кожуха подвижного; 6 – фланец опорный; 7 – шпиндель;

8 – диск рабочий

рис.2
