7
Для приготовления пищи электроплита оснащена тремя электрокон%
форками. Электроконфорки имеют семь режимов работы, устанавливае%
мые посредством поворота ручки переключателя мощности (рисунок 3) в
любую сторону.
5.3 Для расширения потребительских свойств электроплита оснащена
электрошкафом жарочным, имеющим комбинированное управление на%
гревом: ручкой (рисунок 4) переключателя мощности и автоматическое
поддержание внутри электрошкафа жарочного температуры, заданной при
помощи ручки (рисунок 5) термостата.
5.3.1 Электрошкаф жарочный оснащен в зависимости от комплектации
плоскими электронагревателями (ПЭН) или трубчатыми электронагревате%
лями (ТЭН).
5.3.2 Для удобства наблюдения за приготовлением блюда внутреннее
пространство электрошкафа жарочного освещается лампой подсвета, ко%
торая включается и выключается одновременно с включением и отключе%
нием электрошкафа жарочного переключателем мощности и устанавлива%
ется на задней стенке электрошкафа жарочного, закрыта защитным стек%
лом.
5.3.3 Внутри электрошкафа жарочного на боковых стенках расположены
две выштамповки, позволяющие устанавливать противень и решетку элек%
трошкафа жарочного при приготовлении блюда на желаемом уровне.
5.4 Дверца электрошкафа жарочного имеет двойное остекленение тер%
мостойким стеклом, что позволяет визуально контролировать процесс
приготовления блюда, не открывая ее.
5.5 Отсек, предназначенный для хозяйственных нужд, расположен в
нижней части электроплиты см. рис. 1.
5.6 Панель блока управления электроплиты выполнена в соответствии с
рисунком 2.

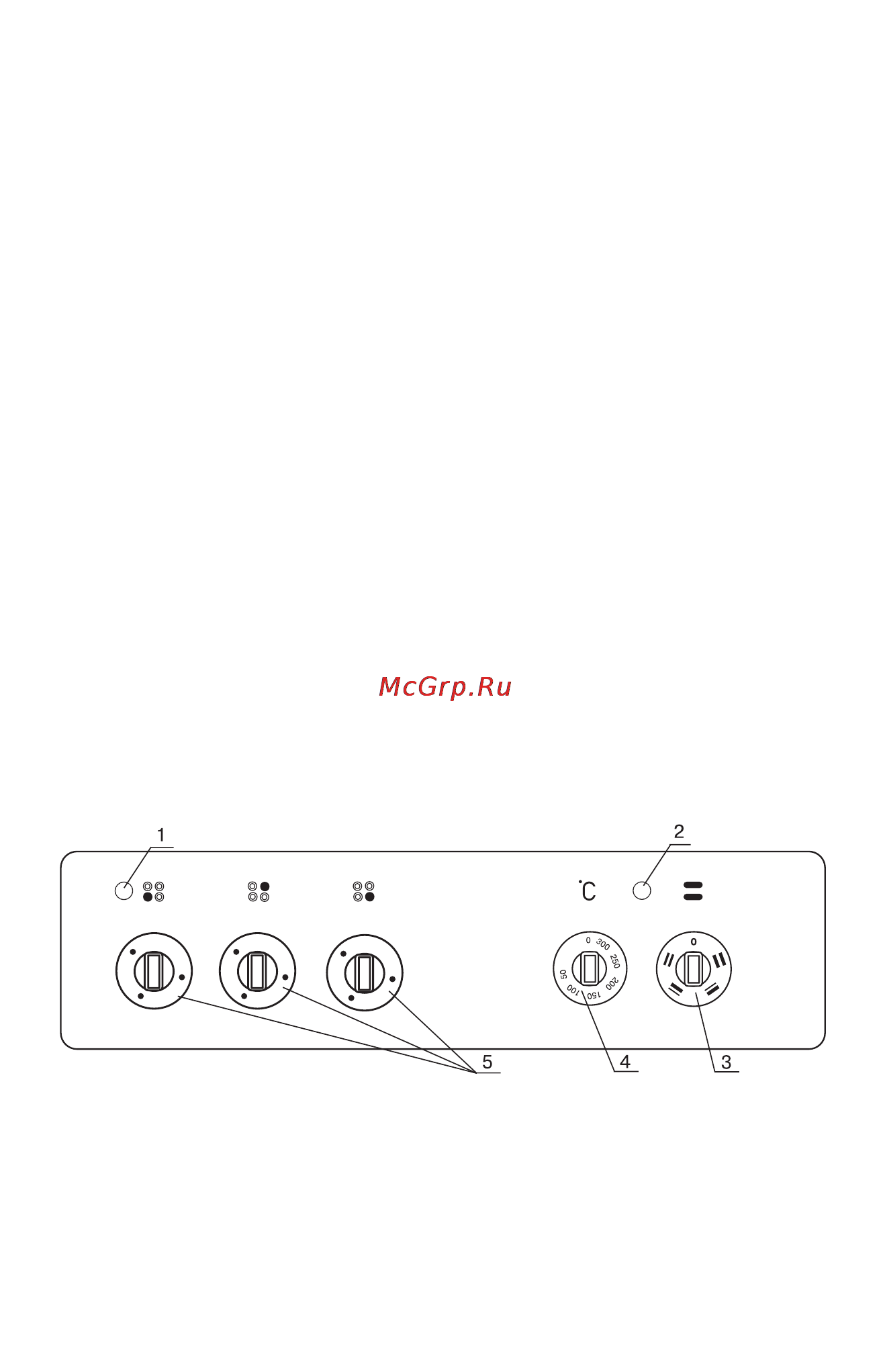

1 — сигнальная лампа включения электроконфорок; 2 % сигнальная лампа включения
электронагревателей электрошкафа жарочного; 3 — ручка переключателя мощности
электрошкафа жарочного; 4 — ручка термостата; 5 — ручки переключателей мощно%
сти электроконфорок
.
Рисунок 2 — Панель блока управления
5.6.1 Смысловое обозначение символов и принадлежность к органу уп%
равления в зависимости от условного обозначения на панели управления
указано в таблице 3.
0
1
3
2
0
1
3
2
0
1
3
2
