Мечта 341Ч [8/16] Ручка переключателя мощности электроконфорок в соответствии с рисунком 3

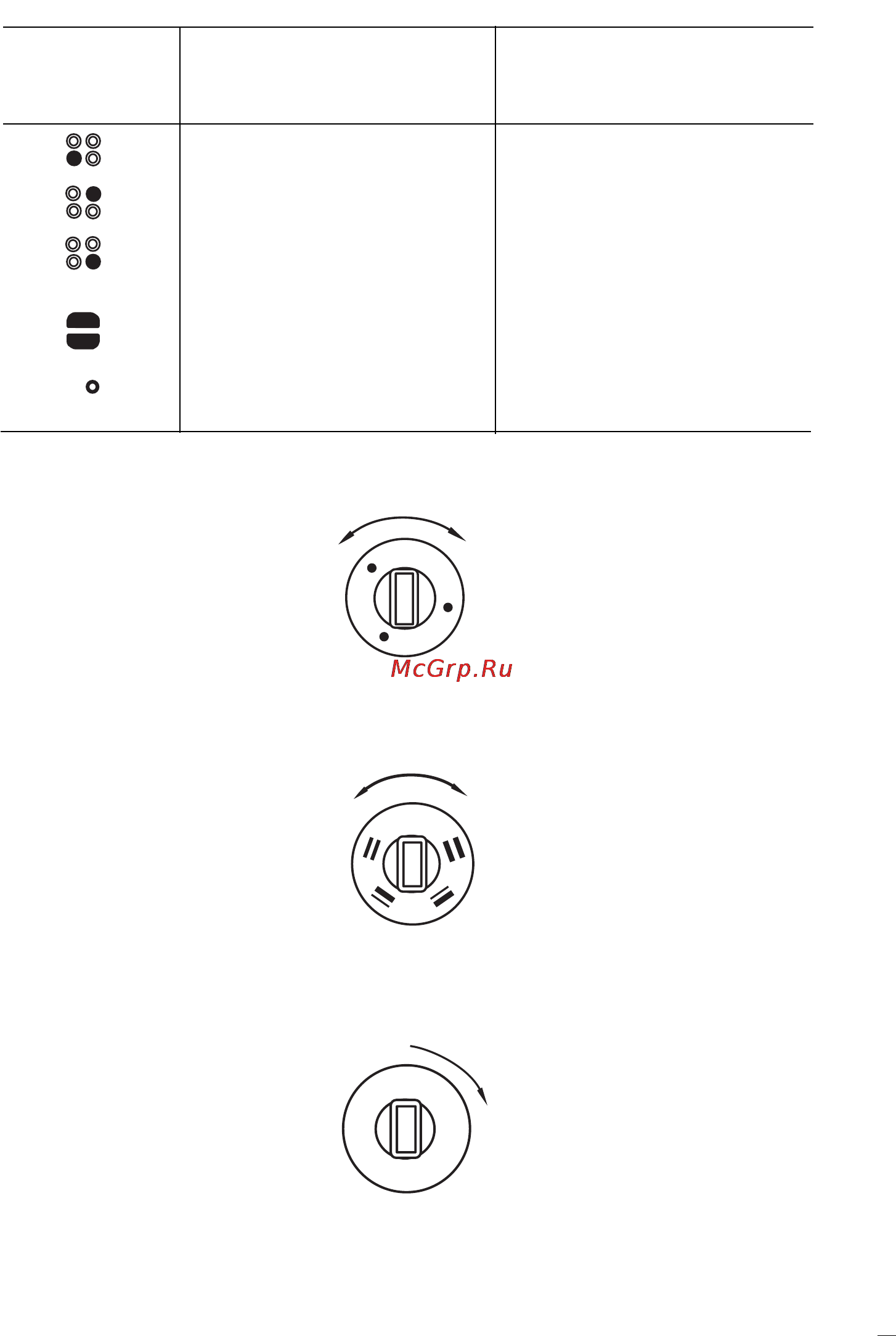

Таблица 3

5.6.2 Ручка переключателя мощности электроконфорок в соответствии

с рисунком 3.

Рисунок 3

5.6.3 Ручка переключателя мощности электронагревателей электро%

шкафа жарочного в соответствии с рисунком 4.

Рисунок 4

5.6.4 Ручка термостата для включения электрошкафа жарочного и уста%

новки требуемой температуры внутри электрошкафа жарочного в соответ%

ствии с рисунком 5.

Рисунок 5

Включение электроконфорки

левой

Включение электроконфорки

правой ближней

Включение электроконфорки

правой дальней

Включение электронагрева%

телей электрошкафа жароч%

ного

Включение термостата

Переключатель мощности эле%

ктроконфорки левой

Переключатель мощности эле%

ктроконфорки правой ближней

Переключатель мощности эле%

ктроконфорки правой дальней

Переключатель режимов рабо%

ты электрошкафа жарочного

Термостат

Условные обоз%

начения симво%

лов на панели

блока управления

Смысловое значение

символов

Принадлежность к органу

управления

300

200

100
