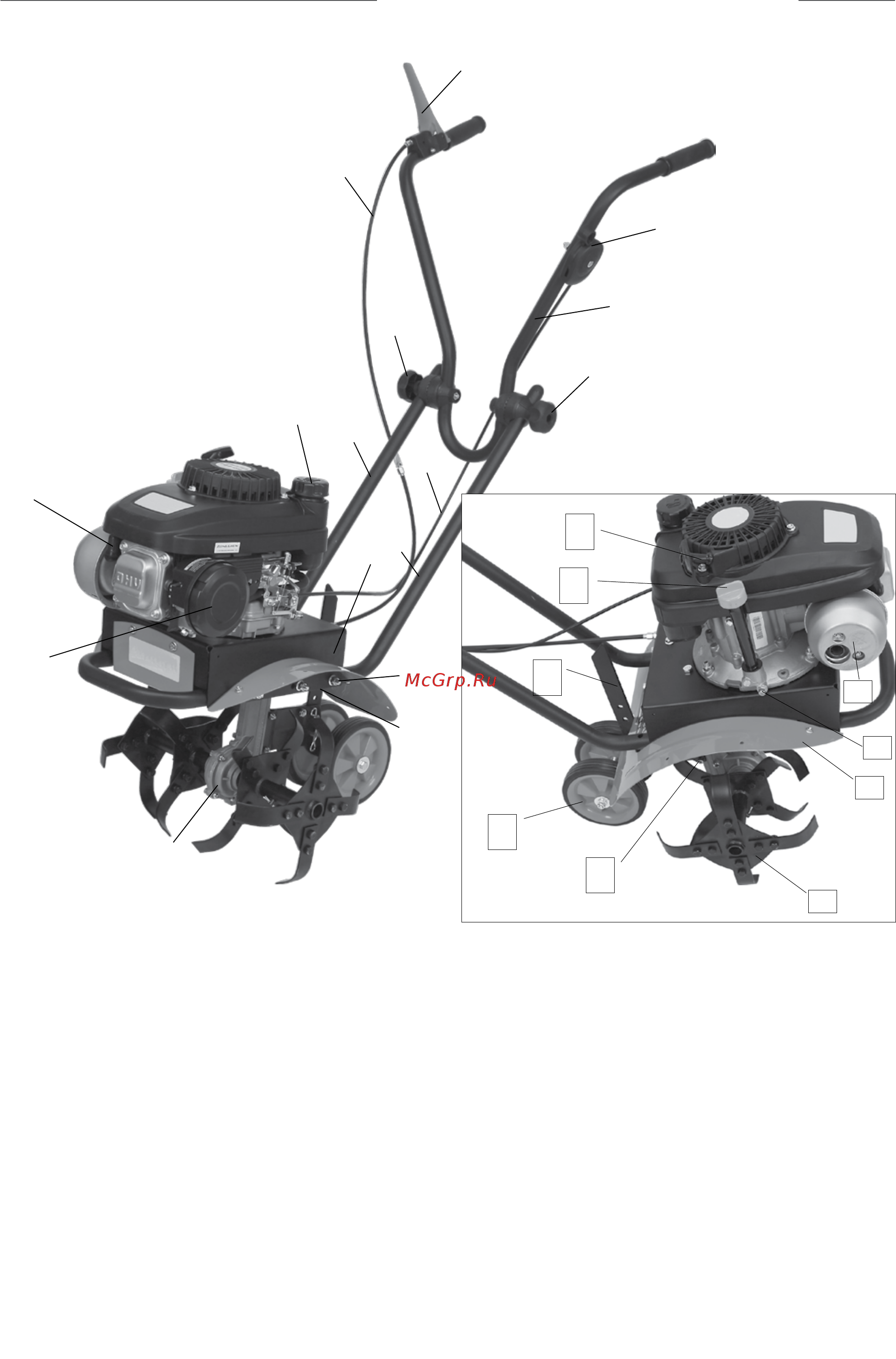

2.4 Общий вид культиватора представлен на рис.1

1 – рычаг привода фрез; 2 – блок управления карбюратором; 3 –рукоятка управления V – образная;

4 (а, б) – рукоятка управления (нижняя часть); 5 – трос привода фрез; 6 – трос управления

карбюратором; 7 – фиксатор рукоятки управления; 8 – сошник (регулятор глубины вспашки);

9 – колесо; 10 – фреза (рабочий орган); 11 – редуктор червячной передачи;

12 –крышка топливного бака;13 – рукоятка ручного стартёра; 14 – крышка воздушного фильтра;

15 – свеча зажигания; 16 – опорный кронштейн крепления сошника с колёсами;

17 – корпус привода (основание); 18 – пробка-щуп маслозаливной горловины картера;

19 – пробка маслозаливного отверстия редуктора; 20 - глушитель;

21 - пробка маслосливного отверстия; 22 - ось крепления нижних рукояток; 23 - крыло защитное.

рис. 1

4а

4б
