Возможные неисправности и методы их устранения
В случае возникновении неисправности в работе изделия, необходимо отключить его от
электрической сети, перекрыть воду.
Включенный в
электросеть ЭВН
не нагревает воду.
Отсутствует подсветка
контрольных ламп
Извлечь из ЭВН съемный
фланец и аккуратно
очистить трубку от накипи
Трубка термостата покрылась
накипью
Обратиться в службу
эксплуатации электросети
Отсутствует напряжение
в электросети
Повернуть регулятор
термостата в сторону
уменьшения температуры (-)
Установленная температура
близка к предельной
Частое срабатывание
термовыключателя
Возможная причина
Способ устранения
Понизилось напряжение в сети
Обратиться в службу
эксплуатации электросети
Извлечь фланец и очистить
ТЭН
ТЭН покрылся слоем накипи
Увеличилось время
нагрева
Снять клапан и промыть
его в воде
Засорение впускного
отверстия
предохранительного клапана
Неисправность
Уменьшился напор
горячей воды из ЭВН.
Напор холодной воды
прежний
Сработало УЗО (при наличии)
Нажать кнопку перезапуска
. УЗО Проверить напряжение
Отключить ЭВН от сети,
снять защитную крышку,
нажать до щелчка кнопку
термовыключателя (Рис. 3),
установить крышку
и включить питание
Сработал или не включен
термовыключатель
Обратиться в сервисный
центр
Поврежден сетевой провод

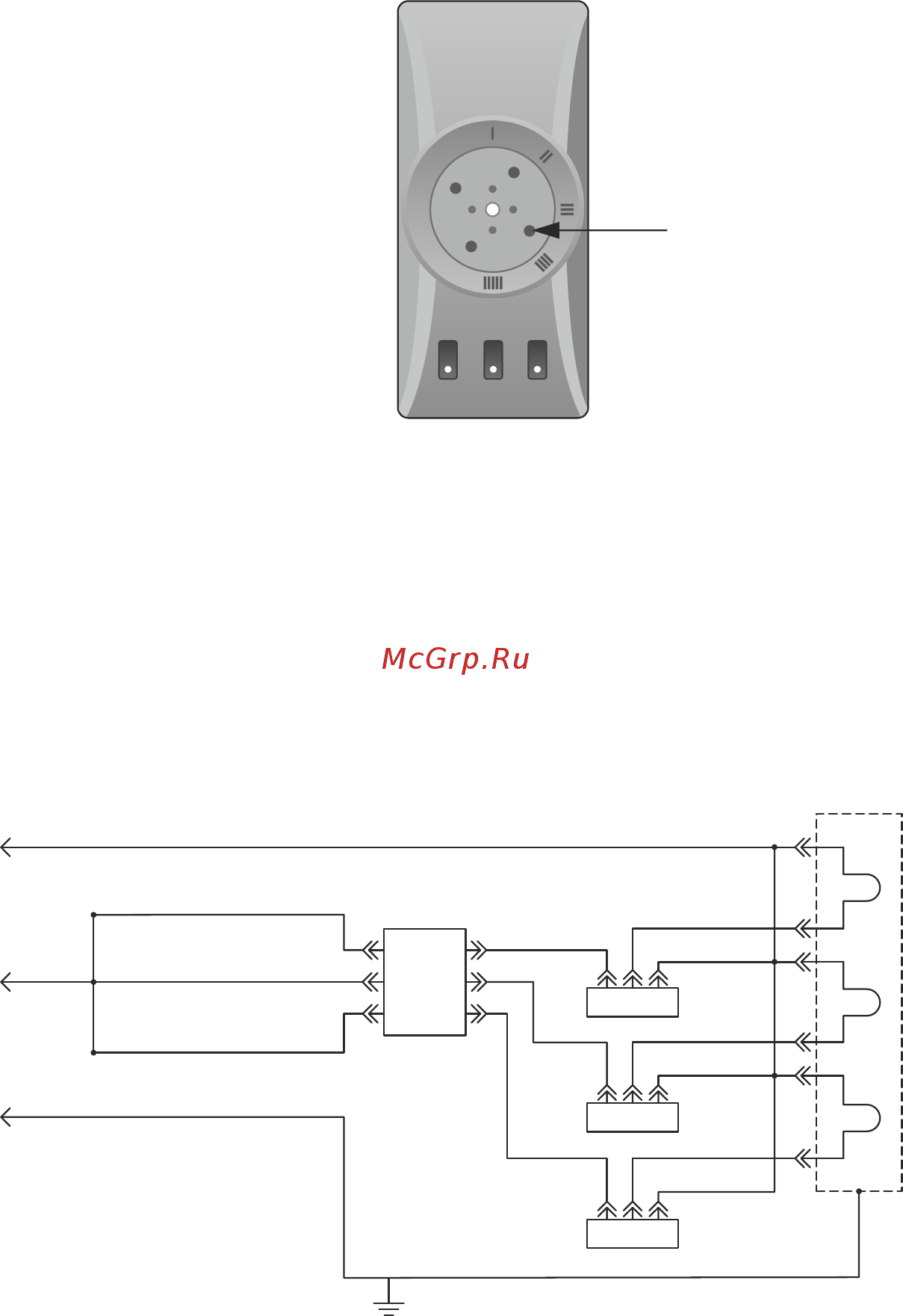

Рис. 3. Расположение штока на термовыключателе термостата.
Нажать
Вышеперечисленные неисправности не являются дефектами ЭВН и устраняются потребите-
лем самостоятельно или силами специализированной организации за его счет.
При невозможности устранить неисправность при помощи вышеописанных рекомендаций или
в случае выявления других, следует обратиться в сервисный центр, указанный в руководстве
по эксплуатации.
10 11
Схема электрических соединений
ТЭН 2 кВт,
230 В~
Корпус изделия
Термостат
регулируемый
с защитным
отключением
N
E
230 В~
голубой
красный
коричневый
черный
зелено-желтый
S1
S2
S3
3
1 2
ПВС 5х25
ТЭН 2 кВт,
230 В~
ТЭН 2 кВт,
230 В~
11
21
31
12
22
32
L2
L1
L3
3
1 2
3
1 2
L
