Диолд НД-300 В [3/9] Устройство и принцип работы
![Диолд НД-300 В [3/9] Устройство и принцип работы](/views2/1637058/page3/bg3.png)
2
3. Технические характеристики
№
Наименование параметра
Значение
НД-300 В
НД-500 В
1.
Номинальная потребляемая мощность, Вт
300
500
2.
Номинальное напряжение питающей сети, В
220
3.
Номинальная частота питающей сети, Гц
50
4.
Максимальная производительность, л/час
6000
7000
5.
Максимальная высота подачи воды, м
6
8
6.
Максимальная рабочая глубина погружения, м
7
7.
Максимальный диаметр всасывающих частиц, мм
5
8.
Присоединительный размер, дюйм
1/1
1
/
2
9.
Класс защиты
I
10.
Габаритные размеры изделия мм, не более
длина
ширина
высота
220
160
310
220
160
310
11.
Масса (без шнура), кг, не более
2,8
3,0
12.
Срок службы, лет, не менее
5
4. Устройство и принцип работы
4.1. Насос состоит из электродвигателя, насосной части, поплавкового выключа-
теля и патрубка с фитингом (Рис. 1).
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
Действителен при заполнении
Заполняет предприятие-изготовитель
Насос дренажный
НД-300 В или НД-500 В (ненужное зачеркнуть)
Дата выпуска
Представитель службы контроля завода-изготовителя
Штамп службы контроля
Адрес для предъявления претензий к качеству работы изделия:
Россия, 214031, г. Смоленск, ул. Индустриальная, д.2, ЗАО «Диффузион Инструмент»
Адреса для запитань по гарантії і висування претензій:
Україна, 49038, м. Дніпро, вул. Князя Ярослава Мудрого (Ленінградська), 68,
офіс 401-403, ТОВ «Смоленський інструмент»
Заполняет торговое предприятие
Серийный номер _______________
Продавец __________________
Дата продажи _________________
подпись или штамп
число, месяц, год
Штамп
магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
Действителен при заполнении
Заполняет предприятие-изготовитель
Насос дренажный
НД-300 В или НД-500 В (ненужное зачеркнуть)
Дата выпуска
Представитель службы контроля завода-изготовителя
Штамп службы контроля
Адрес для предъявления претензий к качеству работы изделия:
Россия, 214031, г. Смоленск, ул. Индустриальная, д.2, ЗАО «Диффузион Инструмент»
Адреса для запитань по гарантії і висування претензій:
Україна, 49038, м. Дніпро, вул. Князя Ярослава Мудрого (Ленінградська), 68,
офіс 401-403, ТОВ «Смоленський інструмент»
Заполняет торговое предприятие
Серийный номер _______________
Продавец __________________
Дата продажи _________________
подпись или штамп
число, месяц, год
Штамп
магазина

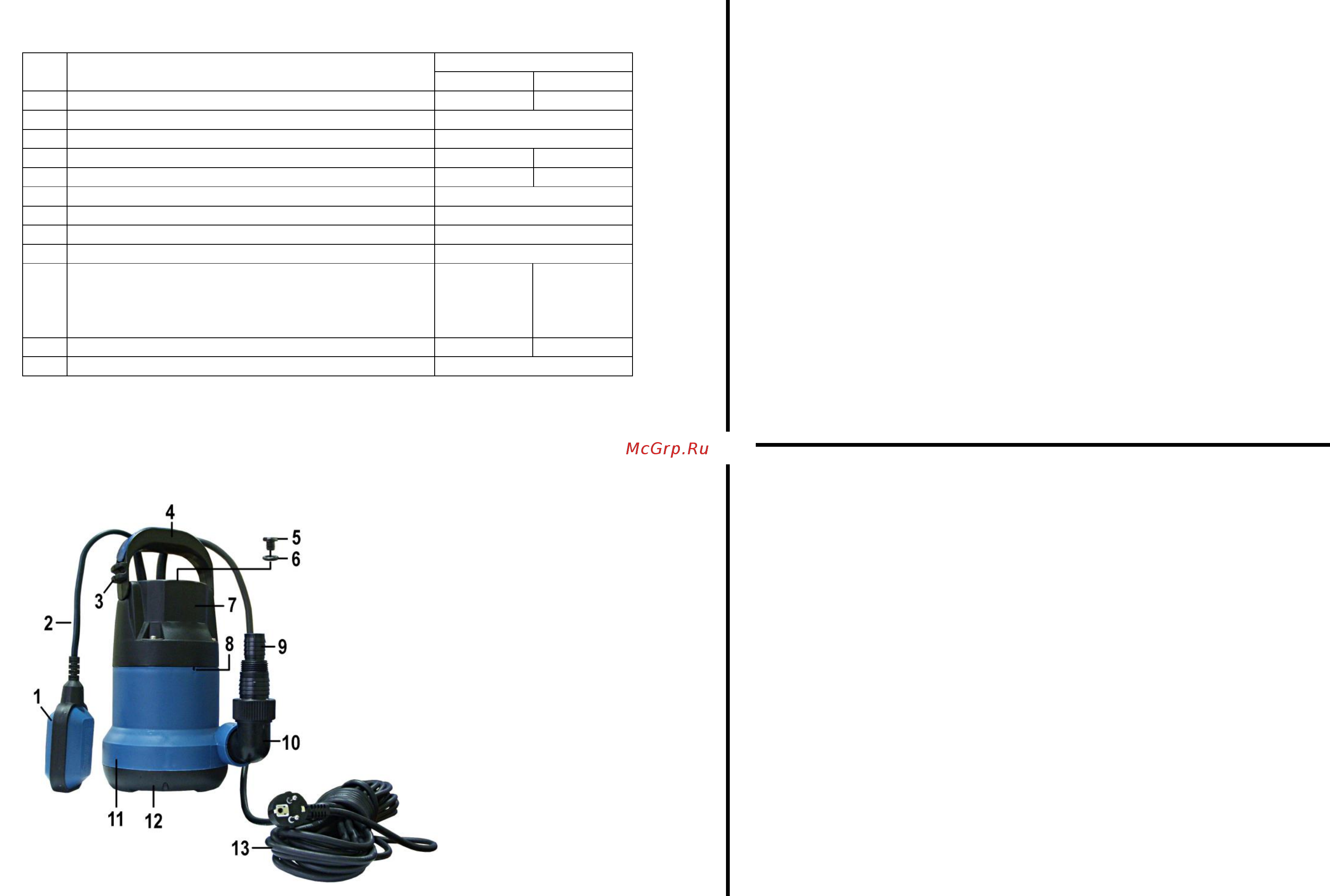

1 - поплавковый выключатель
2 - шнур поплавкового выключателя
3 - фиксатор шнура
4 - рукоятка
5 - винт технологический
6 - кольцо резиновое
7 - корпус электродвигателя
8 - воздушный клапан
9 - фитинг
10 - патрубок насоса
11 - корпус насоса
12 - основание
13 - сетевой шнур
Рис. 1
Л и н и я о т р е з а
Л и н
и я о т р е з а
