Диолд МШУ-2,0-01 [4/10] Отрывной талон на гарантийный ремонт
![Диолд МШУ-2,0-01 [4/10] Отрывной талон на гарантийный ремонт](/views2/1637079/page4/bg4.png)
2
3. Технические характеристики
Основные технические характеристики приведены в таблице №2.
Таблица №2
Наименование параметра
Значение параметра
Частота вращения шпинделя на холостом ходу,
об/мин
3000 ÷9000
Номинальная потребляемая мощность, Вт
1200
Напряжение питающей сети, В
220±10%
Частота питающей сети, Гц
50±5%
Тип электродвигателя
однофазный, коллекторный
Режим работы, мин
S2-30
Класс машины
II
Габаритные размеры, мм, не более
длина х ширина х высота
400х165х120
Масса, кг, не более
2,8
Номинальный диаметр шлифовального, отрез-
ного круга, мм
150
Срок службы, лет
5
4. Устройство и принцип работы
4.1. Машина (рис.1) состоит из следующих основных частей:
электропривода, редуктора, ручки с выключателем, дополнительной рукоятки, кожуха.
4.2. Включение машины происходит посредством последовательного нажатия на
рычаг блокировки выключателя поз. 10 и на курок выключателя поз. 9. Для отключения
машины необходимо повторное нажатие на курок выключателя и затем отпустить его.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина шлифовальная угловая МШУ-1,2-01 (Арт. 10041200)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина шлифовальная угловая МШУ-1,2-01 (Арт. 10041200)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина

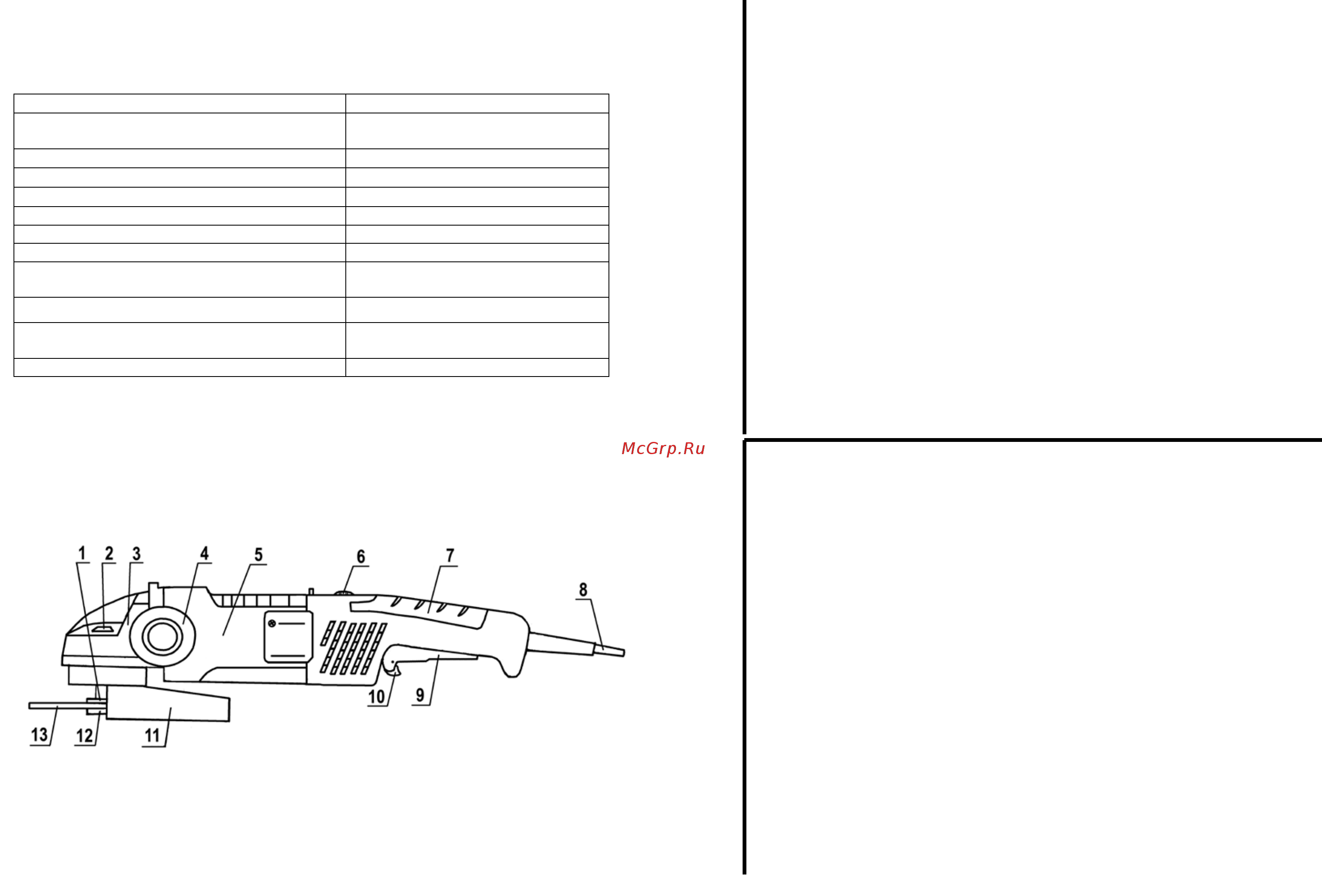

1 – втулка; 2 – фиксатор; 3 – редуктор; 4 – рукоятка; 5 – электропривод;
6 – регулятор скорости; 7 – ручка; 8 – шнур сетевого питания;
9 - выключатель; 10 – рычаг блокировки выключателя;
11 – кожух; 12 – гайка; 13 – круг отрезной;
Рис. 1
Л и н и я о т р е з а
Л и н и я о т р е з а
