2
4.1.4. Конструкция механизма крепления инструмента в стволе перфоратора обеспечи-
вает использование буровых инструментов с хвостовиками типа «Hilti» или «SDS-plus».
4.1.5. Втулка запорная поз. 2 служит для фиксации рабочего инструмента в стволе пер-
форатора.
4.1.6. Дополнительная рукоятка поз. 11 устанавливается на горловине корпуса и фик-
сируется поворотом ручки.
4.1.7. В перфораторе предусмотрена виброгасящая рукоятка, что значительно снижает
нагрузки на руки человека при работе данным изделием.
4.1.8. Глубина сверления может быть выставлена с помощью глубиномера поз. 1.
4.2. Принцип работы.
4.2.1. Включение перфоратора происходит посредством нажатия на курок выключате-
ля поз. 7, для отключения необходимо отпустить курок выключателя.
4.2.2. При работе перфоратора крутящий момент электропривода передается на рабо-
чий шпиндель, который приводит во вращательное движение инструмент, установленный в
ствол перфоратора.
4.2.3. Регулирование частоты вращения шпинделя производится регулятором скорости
поз. 9.
4.2.4. Для периодической смазки трущихся частей перфоратора (колеса зубчатые и
прочее), расположенных в редукторе, необходимо использовать смазочный материал, вхо-
дящий в комплект поставки. Для этого необходимо открутить винт и снять крышку поз. 6, а
затем с помощью ключа, входящего в комплет поставки, открутить пробку-гайку и заложить
смазку. Допускается использовать смазочный материал “Литол 24” или “ЦИАТИМ-201”.
Внимание! Во избежании поломки деталей редуктора перфоратора все переключения ре-
жимов работы следует производить только после полной остановки электрического двига-
теля. Поломка деталей редуктора по причине неправильного переключения режимов работы
лишает владельца изделия права на бесплатный гарантийный ремонт.
11
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-9
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-9
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина

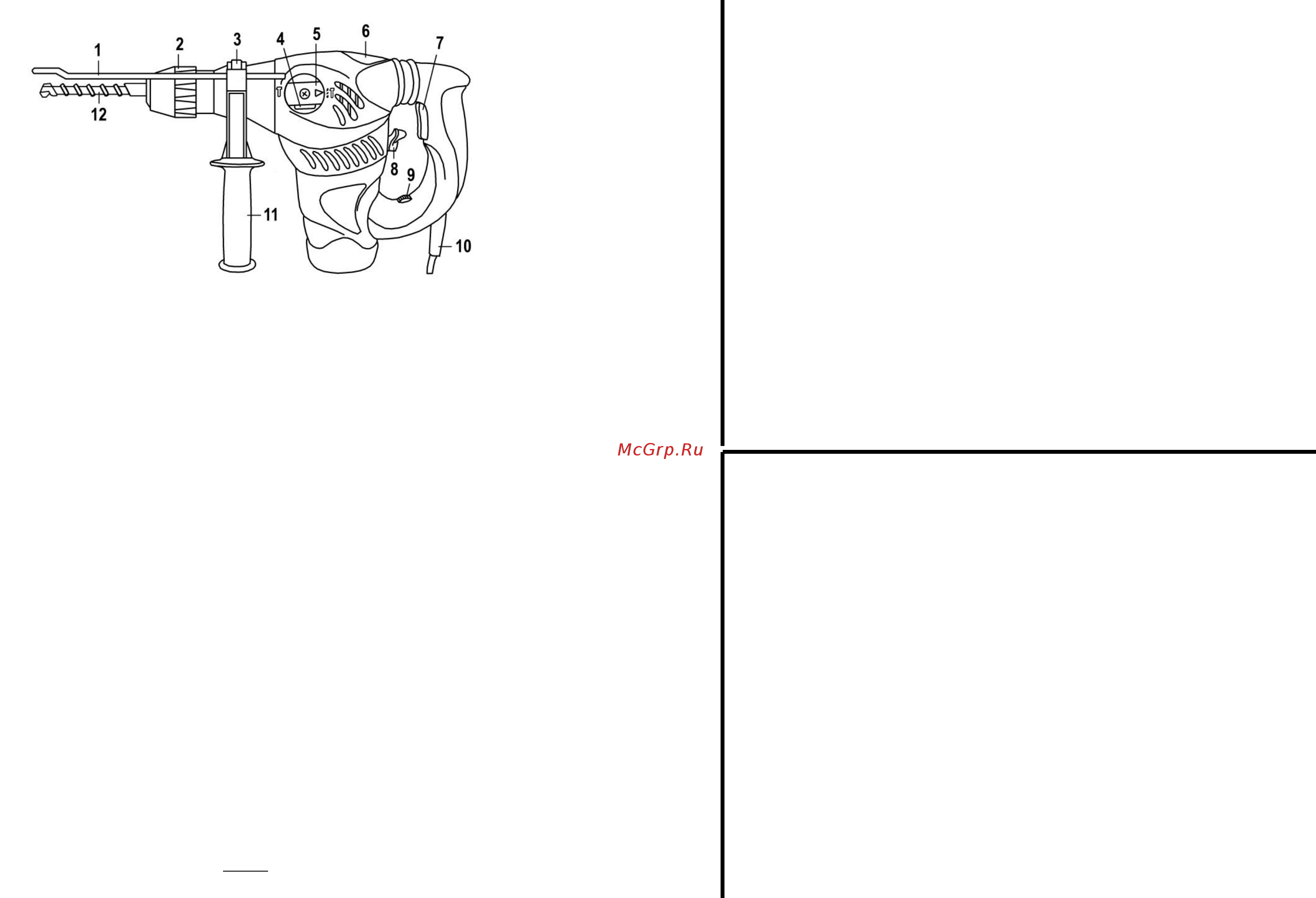

1 – глубиномер; 2 – втулка запорная; 3 – фиксатор глубиномера; 4 – кнопка фикса-
ции; 5 – переключатель режимов ударного сверления и долбления; 6 – крышка;
7 – курок выключателя; 8 – переключатель режимов сверления и перфорирования;
9 – регулятор скорости; 10 – сетевой шнур; 11 – дополнительная рукоятка;
12 - рабочий инструмент
Рис.1 Внешний вид перфоратора
Л и н и я о т р е з а
Л и н и я о т р е з а
