4. Устройство и принцип работы
4.1. Внешний вид перфоратора показан на рис. 1.
4.1.1. Перфоратор имеет три режима работы: вращательный, ударно-вращательный и
ударный. Переключение из вращательного режима в ударно-вращательный и ударный про -
изводится поворотом переключателя поз. 6, с одновременным нажатием на кнопку фиксации
переключателя поз. 15. При установке указателя поз. 5, расположенного на переключателе
поз. 6, в зону знака «молоток» - режим ударный, в зону знака «сверло-молоток» - ударно-
вращательный и в зону знака «сверло» - вращательный.
4.1.2. Конструкция механизма крепления инструмента в стволе перфоратора обеспе-
чивает использование буровых инструментов с хвостовиками типа «Hilti» или «SDS-plus».
4.1.3. Для работы перфоратора во вращательном режиме, т.е. в режиме сверлильной
машины, используется патрон, который навертывается на переходник. С целью предотвра-
щения самоотвинчивания патрона с переходника в реверсивном режиме необходимо свер-
лильный патрон закрепить к переходнику с помощью винта М5 с левой резьбой, находяще-
гося в комплекте. Для этого кулачки сверлильного патрона необходимо разжать на макси-
мальную величину, вставить внутрь патрона винт М5 и прикрепить его к переходнику.
4.1.4. Втулка запорная поз. 3 служит для фиксации рабочего инструмента в стволе
перфоратора.
4.1.5. Глубина сверления может быть выставлена с помощью глубиномера поз. 2.
4.1.6. Дополнительная рукоятка поз. 16 устанавливается на горловине корпуса и
фиксируется поворотом ручки рукоятки.
4.1.7. При подключении перфоратора к сети питания должен загореться индикатор
зеленого цвета поз. 12, указывающий о том, что изделие находится под напряжением.
11
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-8
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Перфоратор ручной электрический ПРЭ-8
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина

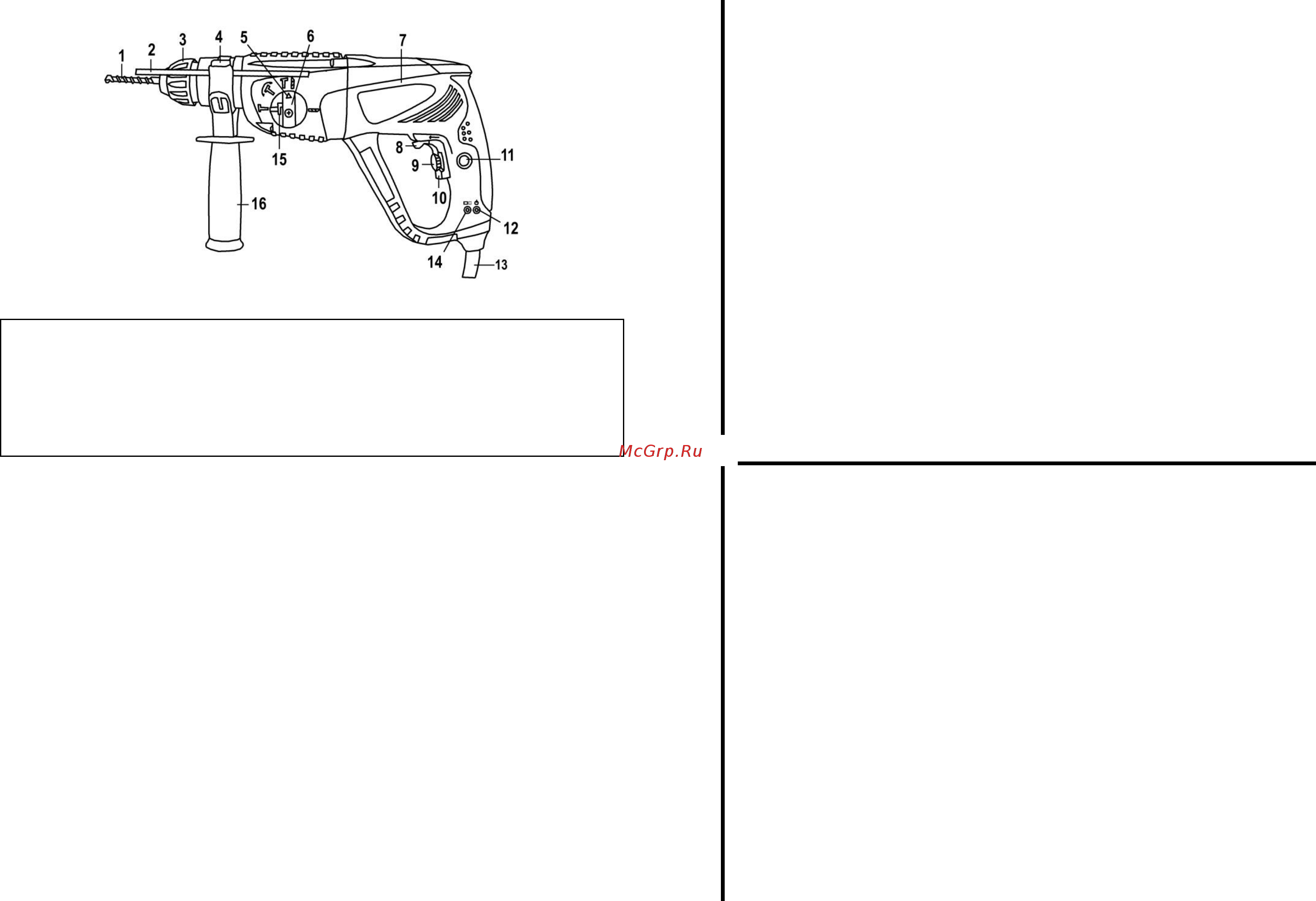

1 – инструмент; 2 – глубиномер; 3 – втулка запорная; 4 – кнопка фиксации глубиномера;
