Диолд МЭС-5-01 с СЗП [4/10] Устройство и принцип работы
![Диолд МЭС-5-01 с СЗП [4/10] Устройство и принцип работы](/views2/1635372/page4/bg4.png)
2
2. Комплект поставки
№
Наименование
Кол.
Примечание
1.
Машина МЭС-5-01
1
2.
Патрон сверлильный быстрозажимной или па-
трон с ключом
1
Установлен
3.
Винт М5LHх35
1
Установлен
4.
Щетка
2
5.
Руководство по эксплуатации
1
6.
Адреса гарантийных мастерских по ремонту
1
7.
Упаковка
1
Примечание: Возможно изменение комплекта поставки по согласованию с торгующей ор-
ганизацией
4. Устройство и принцип работы

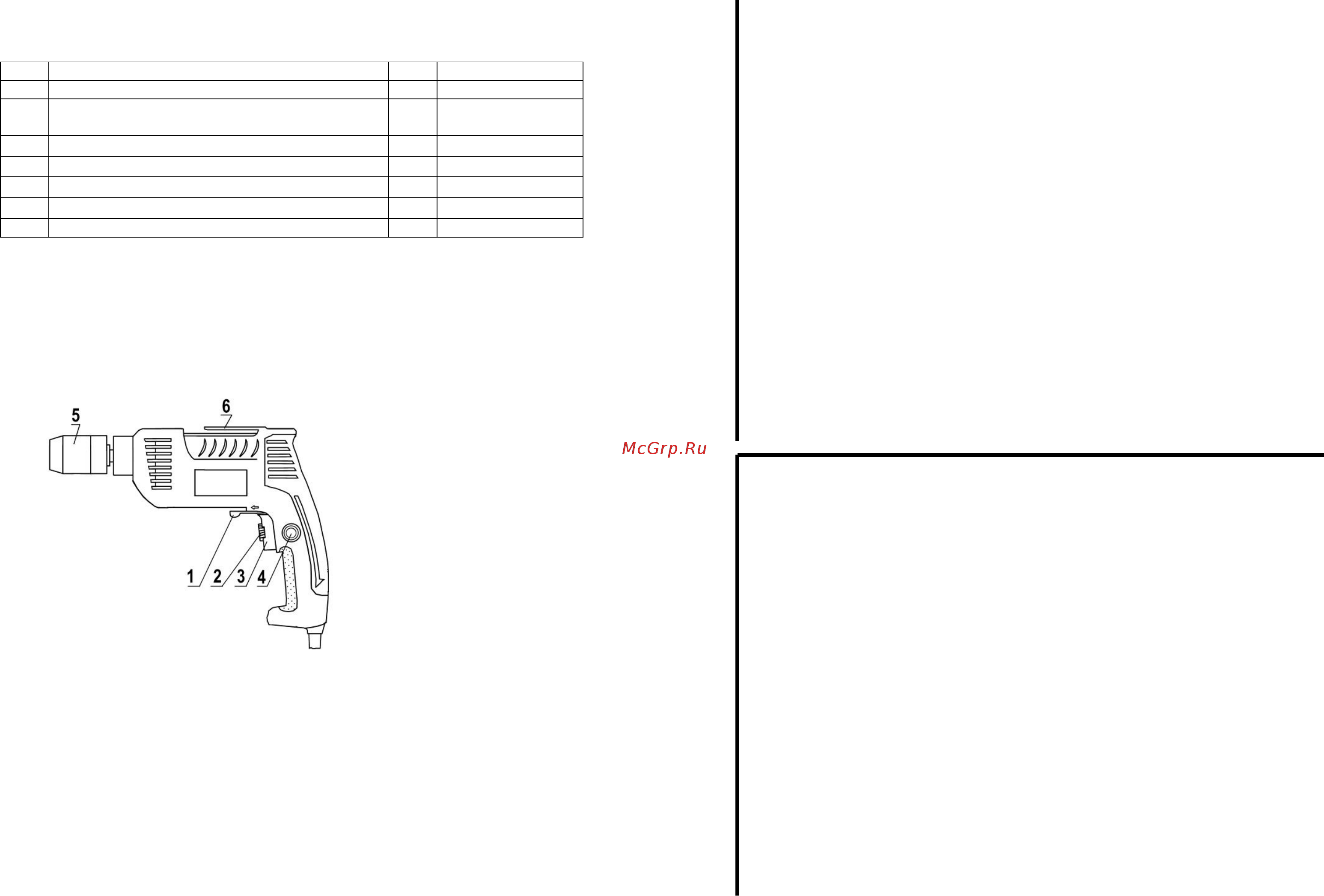

4.1. Устройство машины изображено на рис.1.
4.2. Принцип работы
4.2.1. Включение машины осуществляется при нажатии на курок выключателя поз. 3.
Крутящий момент двигателя передается на шпиндель с установленным патроном поз. 5. Для
отключения машины необходимо отпустить выключатель.
4.2.2. Регулирование частоты вращения шпинделя производится с помощью устройства
бесступенчатого регулирования числа оборотов. При увеличении нажатия на курок поз. 3
частота вращения увеличивается. Вращением регулятора скорости поз. 2 регулируется ход
курка. Частоту вращения шпинделя можно фиксировать, нажав на кнопку поз. 4.
4.2.3. Реверсивный режим работы производится с помощью перемещения переключа-
теля поз. 1 «влево-вправо», при этом шпиндель изменяет направление вращения на проти-
воположное.
15
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
МЭС-5-01 (Арт. 10011020/10011021)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
ОТРЫВНОЙ ТАЛОН НА ГАРАНТИЙНЫЙ РЕМОНТ
ЗАО “Диффузион Инструмент”
Действителен при заполнении
Заполняет предприятие-изготовитель
Машина ручная электрическая сверлильная
МЭС-5-01 (Арт. 10011020/10011021)
Дата выпуска
Представитель ОТК завода-изготовителя
Штамп ОТК
Адрес для возврата талона на предприятие-изготовитель:
Россия, 214031, г. Смоленск, ул. Индустриальная, 2
ЗАО "Диффузион Инструмент".
Заполняет торговое предприятие
Дата продажи _________________
число, месяц, год
Продавец ____________________
подпись или штамп
Штамп магазина
1 – переключатель
2 – регулятор
скорости
3 – курок
выключателя
4 – кнопка
5 – патрон
6 – клипса для креп-
ления машины на
поясе
Рис. 1
Л и н и я о т р е з а
Л и н и я о т р е з а
