Калибр ЭПД-1100/165D (75091) [4/20] Общий вид пилы представлен на рис

Калибр Руководство по эксплуатации

4 www.kalibrcompany.ru

1.5 Пила поставляется в продажу в следующей комплектации*:

Пила с направляющей пилой (основанием) 1

Диск отрезной 1

Упор параллельный 1

Ключ (шестигранный) крепления диска 1

Руководство по эксплуатации/ Упаковка 1/ 1

* в зависимости от поставки комплектация может изменяться

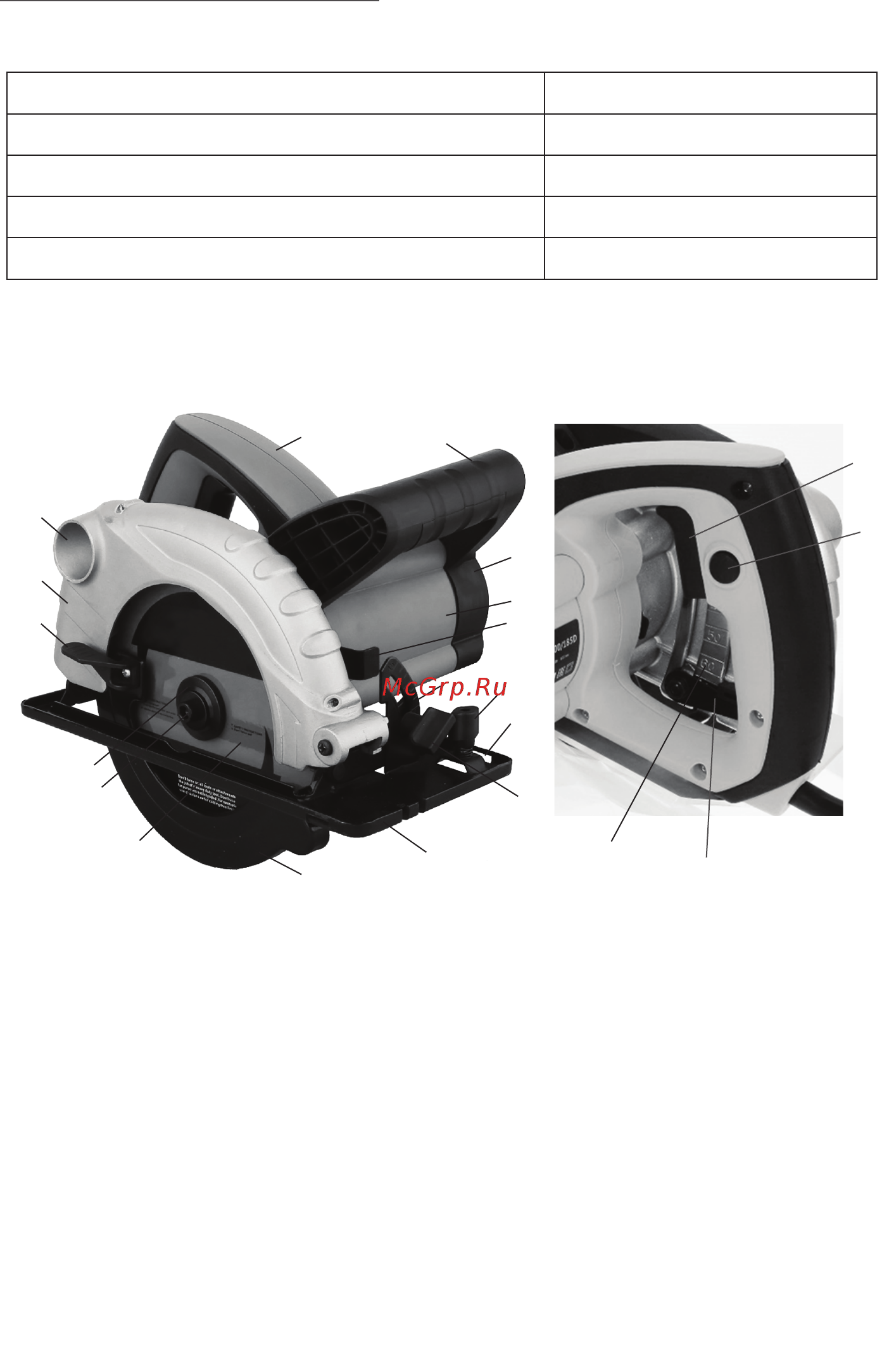

1.6 Общий вид пилы представлен на рис.1

1.7 Пила состоит из коллекторного двигателя в пластиковом корпусе (рис.1 поз.9)

с закреплёнными на нём рукоятками (рис.1 поз.5 и 14) и металлического редук-

рис.1

1 – защитный кожух неподвижный – корпус редуктора; 2 – рычаг кожуха подвижного;

3 – направляющая плита (основание); 4 – отверстие выброса опилок; 5 – рукоятка пе-

редняя (D - образная); 6 – фланец зажимной; 7 – кронштейн регулировки наклона со

шкалой; 8– рукоятка фиксации угла наклона; 9 – корпус двигателя; 10 – винт крепления

пильного диска; 11 – пильный диск; 12 – кнопка блокировки клавиши выключателя;

13 – клавиша выключателя; 14 – рукоятка; 15 – отверстие для установки параллельного

упора; 16 –защитный кожух подвижный; 17 – винт фиксации параллельного упора; 18

– крышка двигателя; 19 – рычаг фиксации глубины пропила; 20 – кронштейн установки

глубины пропила со шкалой; 21 – рычаг стопора (фиксации) шпинделя.
