Калибр Руководство по эксплуатации

6 www.kalibrcompany.ru

- переместить вверх за рычаг (рис.2 поз.5) нижний подвижный кожух (рис.1

поз.16), снять пильный диск (при замене);

- очистить опорный (рис.2 поз.6) и зажимной фланцы;

- установить на шпиндель (рис.2 поз.7) пильный диск (рис.2 поз.8);

Внимание! Направление вращения диска (указано на диске), должно совпадать

с направлением вращения шпинделя (указано на верхнем неподвижном кожухе).

- установить зажимной фланец и, фиксируя диск от проворачивания рычагом

стопора, затянуть винт крепления пильного диска;

- опробовать работу пилы на холостом ходу. При повышенной вибрации диск

необходимо заменить.

2.2.2 Перед началом работы необходимо:

- убедиться в отсутствии в заготовке металлических предметов (гвоздей, шуру-

пов, фурнитуры и т.п.);

- надёжно закрепить обрабатываемую заготовку, используя зажимные устрой-

ства или тиски;

- убедиться, что при пилении не будет повреждена опорная поверхность.

2.2.3 При необходимости изменения глубины пиления, поднять рычаг (рис.1 поз.19)

фиксации глубины пропила, выставить направляющую плиту (рис.1 поз.3) по шкале (рис.1

поз.20) в нужное положение и зафиксировать в выбранном положении, опустив рычаг.

Внимание! Для предотвращения поломки зубьев и получения качественного

пропила, глубину пропила следует выставлять таким образом, чтобы пиль-

ный диск выступал из распиливаемого материала не более чем на высоту

зуба. Чем меньше выступает зуб, тем ровнее рез.

2.2.4 При необходимости пиления заготовки с наклоном под углом до 45°:

- ослабить рукоятку (рис.1 поз.8) фиксации угла наклона режущего блока;

- подняв за рукоятку (рис.1 поз.14) режущий блок (двигатель с диском), выставить

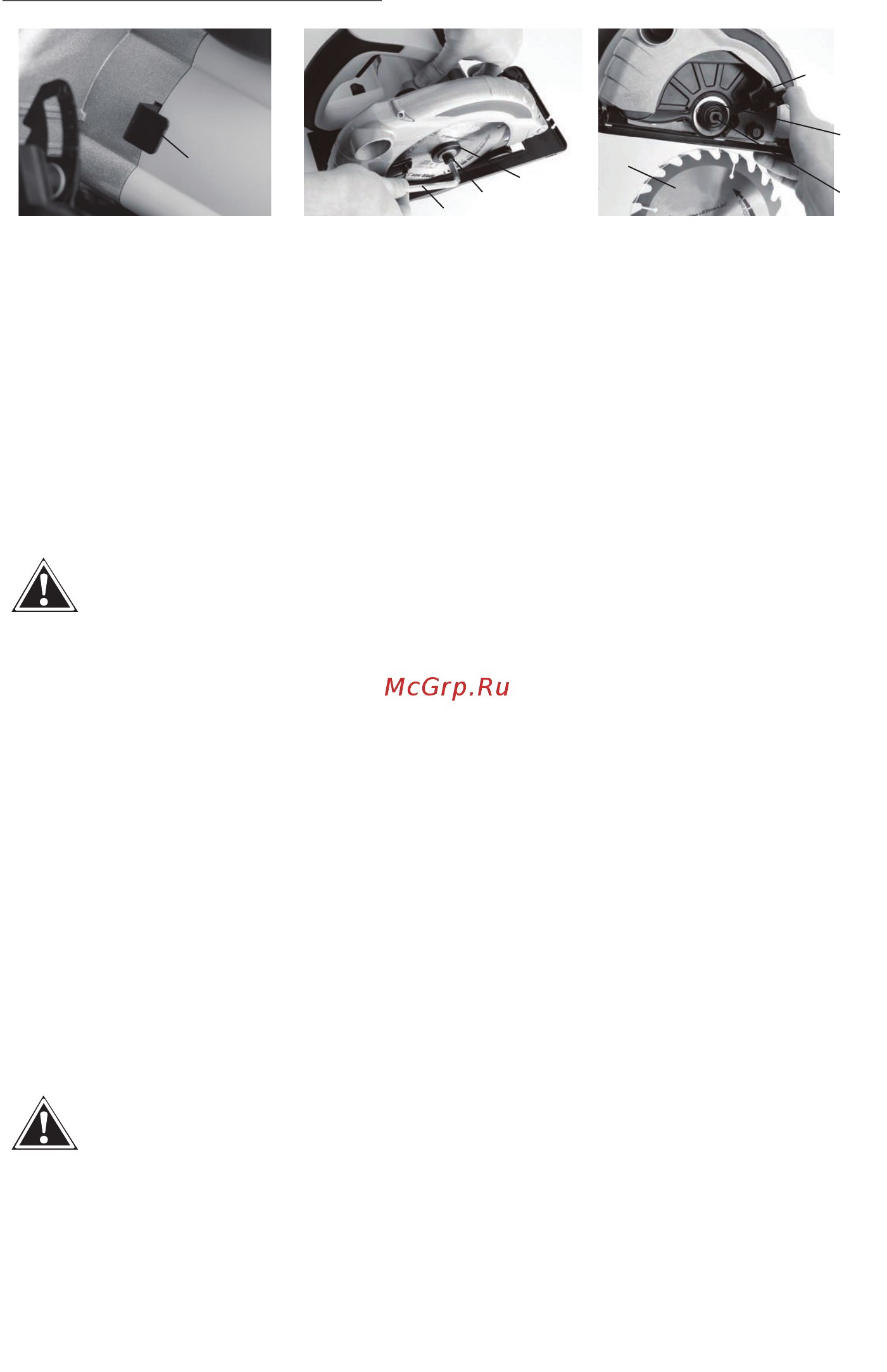

1 – рычаг стопора (фиксации) шпинделя; 2 - ключ шестигранный; 3 – винт крепления диска;

4 – фланец зажимной; 5 – рычаг кожуха подвижного; 6 – фланец опорный; 7 – шпиндель;

8 – диск рабочий

рис.2
