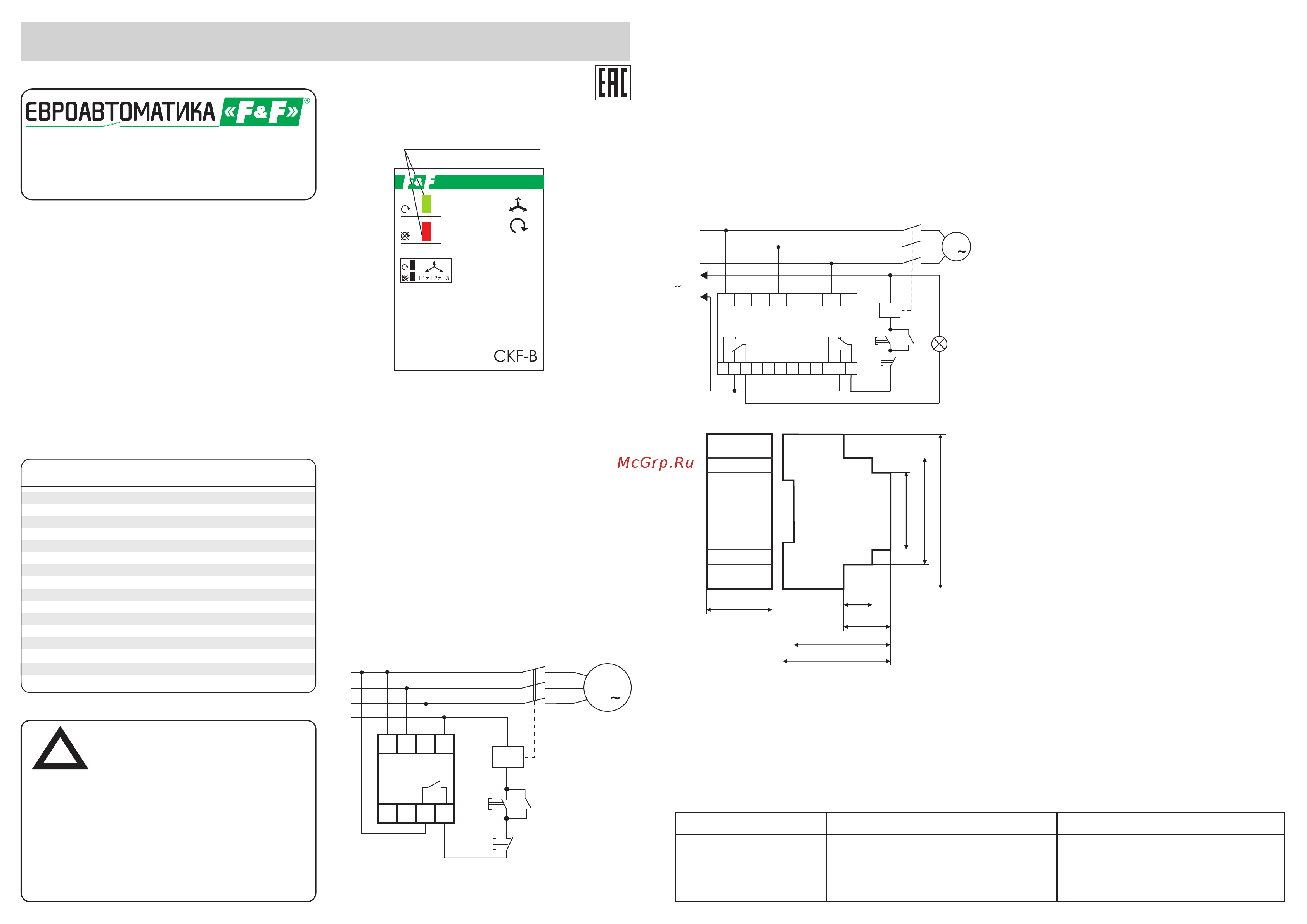

Инструкция по эксплуатации Страница: 1

Евроавтоматика CKF-B Инструкция по эксплуатации онлайн

Реле контроля фаз

Реле конт р ол я ф аз CKF - B (дал е е “изделие”)

предназначено для защиты электродвигателей и

электроустановок, питаемых от трехфазной сети в

случаях:

1. Отсутствия хотя бы одной из фаз.

2. Асимметрии напряжения.

3. Обрыва нулевого провода.

4. Чередования фаз.

Если напряжение в пределах нормы, контакты

исполнительного реле 7,8 замкнуты и на контактор

управления электродвигателем подается напряжение,

управляющее его включением. В случае одной из

вышеперечисленных аварийных ситуаций контакты реле

размыкаются и контактор отключается. Выключение во 2

случае происходит с задержкой 3-5 сек..

В случаях 1,3,4 изделие выключается с задержкой 0,1 сек.

Включение происходит автоматически после

восстановления сетевого напряжения питания.

Индикация работы

автомата

3x400/230B+N 50Гц

CKF-B

Назначение

Руководство по эксплуатации

Панель управления

ТУ BY 590618749.017-2012

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Напряжение питания, В 3x400/230 + N 50 Гц

Максимальный ток катушки контактора, А 2

Контакт: Тип 1NO (1 нормально открытый)

Сигнализация питания зеленый светодиод

Нарушение чередования красный светодиод

Асимметрия напряжения, В 55

Гистерезис, В 5

Задержка отключения, с 3-5

Диапазон рабочих температур, С -25...+50

Степень защиты IP20

Коммутационная износостойкость, циклов >10

Потребляемая мощность, Вт 1,6

Подключение винтовые зажимы 2,5 мм

Габариты, мм 35х90х65

Тип корпуса 2S

Монтаж на DIN-рейке 35 мм

Технические данные

Изделие следует подключать к трёхфазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Комплект поставки

Реле контроля фаз...............................................................1

Руководство по эксплуатации.............................................1

Упаковка............................................................................1

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в

случае его хранения или транспортировки при низких

температурах), для исключения повреждений,

вызванных конденсацией влаги, необходимо

выдержать изделие в теплом помещении не менее 2-х

часов.

Условия реализации и утилизации

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Штамп ОТК

Дата продажиДата выпуска

ПУСК

СТОП

K1.2

К 1.1

Монтаж

1. Отключить питание;

2. Подключить: 1, 2, 3 к входным зажимам контактора,

зажим 4 к нулевому проводу;

3. Подключить цепь управления катушкой контактора к

зажиму 8, зажим 7 подключить к одной из фаз;

4. Включить питание:

- нормальная работа - горит зеленый светодиод,

- неправильное чередование фаз - горит красный

светодиод (поменять местами провода на зажимах 1 и 2),

- отсутствие фазы или асимметрия выше установленной

или напряжение ниже установленного порога - светодиоды

не светятся.

5. Проверить работу реле, отключая напряжение в фазах.

Схема подключения с сигнализацией

Стоп

Пуск

K1.1

K1.2

3 5

4 6

15 16

18 19 20

50-400В

Размеры корпуса

Условия транспортировки и хранения

Транспортировка изделия может осуществляться любым

вид о м з а крыт о го т рансп о рт а, о бес п еч ива ю щ им

сохранение упакованных изделий от механических

воздействий и воздействий атмосферных осадков.

Хранение изделия должно осуществляться в упаковке

производителя в закрытых помещениях с естественной

вентиляцией при температуре окружающего воздуха от

-50 °С до +50 °С и относительной влажности не более 80 %

при температуре +25 °С.

Требование безопасности

Эксплуатация изделия должна осуществляться в

с о от в ет с т в и и с т р е б о ваниям и , и з л о женными в

руководстве по эксплуатации. Перед установкой

н е о бх о д им о у бед и т ьс я в о т с у тст в и и в не ш н и х

повреждений устройства. Изделие, имеющее внешние

м е х а н и ч е с к и е п о в р еж д ен и я , э к с п л у а т и р о в ат ь

запрещается. Не устанавливайте реле без защиты в

местах, где возможно попадание воды или солнечных

лучей. Изделие должно устанавливаться и обслуживаться

квалифицированным персоналом. При подключении

изделия необходимо следовать схеме подключения.

Гарантийные обязательства

Гарантийный срок эксплуатации изделия – 24 месяца с

даты продажи. Срок службы – 10 лет. При отсутствии даты

пр од ажи гар ант ийный с рок и сч исл яется с д ат ы

изготовления. СООО «Евроавтоматика ФиФ» гарантирует

ремонт или замену вышедшего из строя изделия при

собл юд ени и п рави л эксп луата ции и отсутств ии

механических повреждений.

В гарантийный ремонт не принимаются:

- изделия, предъявленные без паспорта предприятия;

изделия, бывшие в негарантийном ремонте;

- изделия, имеющие повреждения механического

характера;

- изделия, имеющие повреждения голографической

наклейки.

Предприятие изготовитель оставляет за собой право

вносить конструктивные изменения в изделия без

уведомления потребителя с целью улучшения их качества

и не влияющие на технические характеристики и работу

изделия.

Обслуживание

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей». При

обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я

п р о и з во д и т е л е м и з д ел и я . П о с л е га р а н т и й н о е

обслуживание изделия выполняется производителем по

действующим тарифам. Перед отправкой на ремонт

изделие должно быть упаковано в заводскую или другую

упаковку, исключающую механические повреждения.

Свидетельство о приемке

Изделие изготовлено и принято в соответствии с

требованиями ТУ BY 590618749.017-2012, действующей

технической документации и признано годным для

эксплуатации.

Драгоценные металлы отсутствуют

Условия эксплуатации:

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25 до +50 °С, относительная влажность

воздуха до 80 % при 25 °С. Рабочее положение в

пространстве – произвольное. Высота над уровнем моря

до 2000 м. Окружающая среда – взрывобезопасная, не

содержащая пыли в количестве, нарушающем работу

реле, а также агрессивных газов и паров в концентрациях,

разрушающих металлы и изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.
