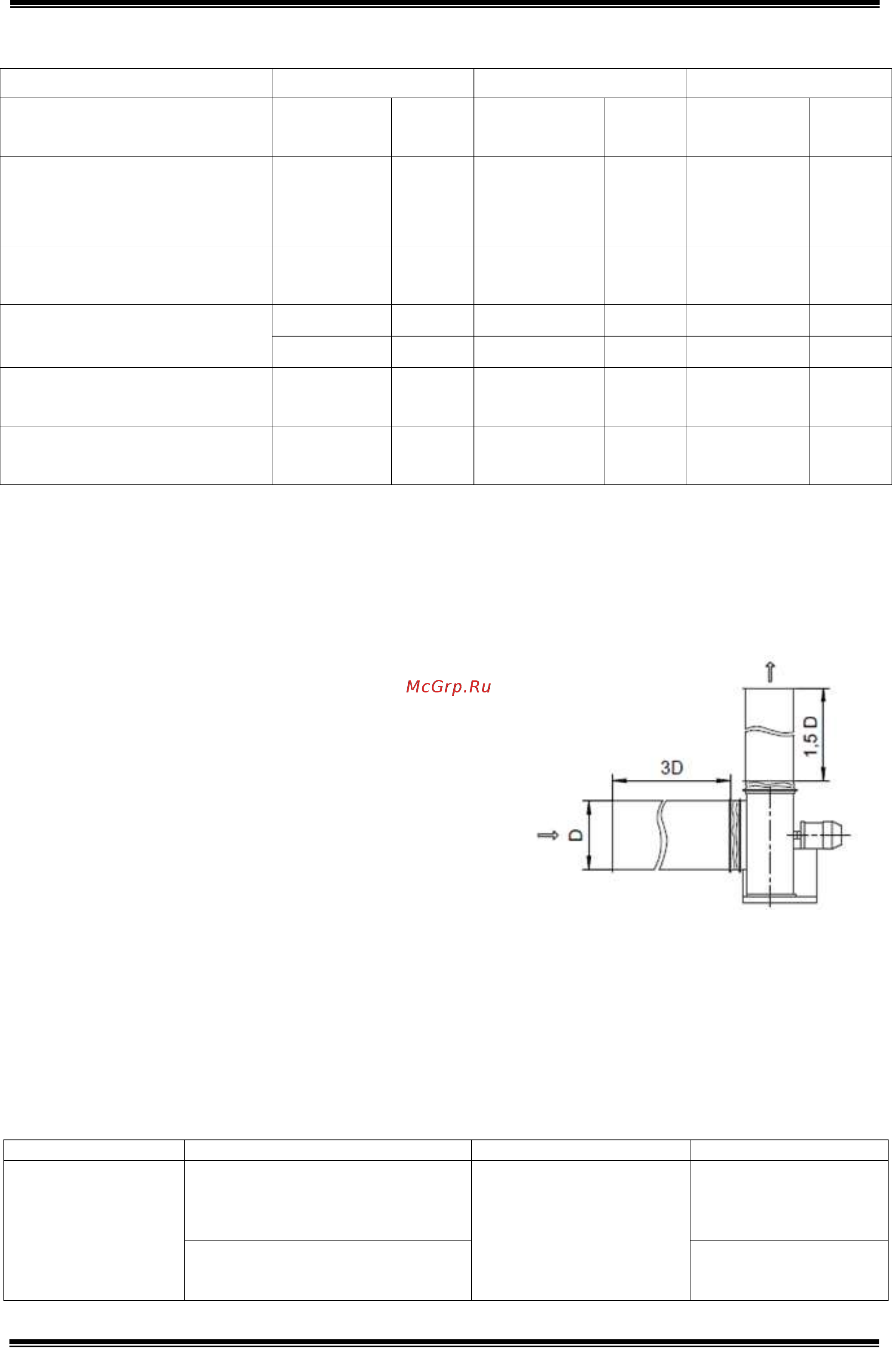

Вентиляторы радиальные ВР 80-75 с.29
ГК «ЭЛКОМ» www.elcomspb.ru
Таблица 4
Номенклатура покупных изделий, применяемых в ППО, и нормы заливки масла
Диаметр вала ППО, мм
38 – 48
60
75
Наименование изделия
Тип
Кол-
во
Тип
Кол-
во
Тип
Кол-
во
Подшипник шариковый
сферический
самоустанавливающийся
2310
2 шт.
2312
2 шт.
2315
2 шт.
Стопорное кольцо ГОСТ
13942-86 или DIN471
на вал
50мм
1 шт.
на вал
60мм
1 шт.
на вал
75мм
1 шт.
Манжета армированная
тип 2
50х68х10
1 шт.
60х85х10
1 шт.
75х110х10
1 шт.
53х68х10
1 шт.
63х85х10
1 шт.
85х110х10
1 шт.
Кольцо резиновое (внутр.
диам. х толщина), мм
110х4
4 шт.
130х4
4 шт.
160х4
4 шт.
Масло моторное
полусинтетическое
SAE
10W40
0,150л
SAE
10W40
0,200л
SAE
10W40
0,250л
5.4. Требования к установке вентиляторов в систему вентиляции.
Аэродинамические характеристики, указанные в Паспорте, получены на
аэродинамическом стенде со свободными входным и выходным сечениями
вентилятора. При установке вентиляторов в вентиляционную систему, для получения
заявленных характеричтик необходимо соблюдать определенные условия:
рекомендуется перед вентилятором
оставлять прямой участок длиной не менее 3
диаметров рабочего колеса, либо (при отсутствии
места) использовать всасывающий карман. Также,
рекомендуется оставлять прямой участок не менее
1,5 диаметров рабочего колеса после вентилятора.
рекомендуется в случае ограниченных
габаритов на входе и выходе потока устанавливать
поворотные участки с большим радиусом
закругления. Рекомендуется использовать
направляющие профили в «тесных» условиях.
5.5. Возможные неисправности, критические состояния их вероятные причины и
способы устранения
Наиболее часто встречающиеся неисправности, и способы устранения
неисправностей перечислены в табл. 5.
Таблица 5
Основные неисправности и способы их устранения
Неисправность
Вероятная причина
Признаки
Способ устранения
Вентилятор не
обеспечивает
паспортных значений
давления или
производительности
Аэродинамическое
сопротивление сети не
соответствует рабочей точке
вентилятора
Ток двигателя
превышает
номинальное значение,
скорость вращения ниже
паспортной
Увеличить
сопротивление
вентиляционной сети.
Увеличены зазоры между
рабочим колесом и входным
патрубком
Выставить зазоры в
пределах допусков
