с.8 Вентиляторы радиальные ВР 80-75
ГК «ЭЛКОМ» www.elcomspb.ru
ГПР ВР 80-75 №20 схема 5

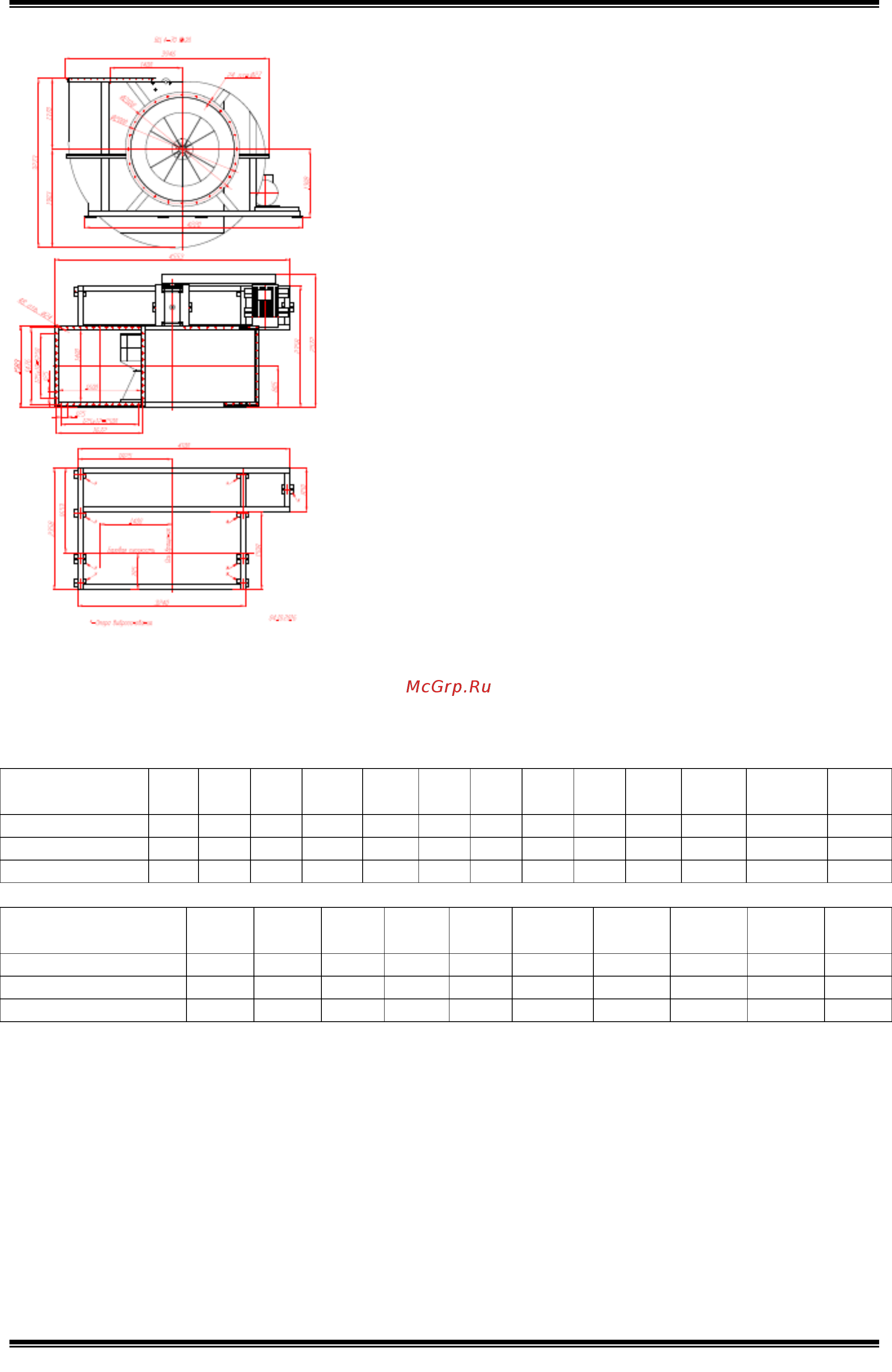

РИС. 2. Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-5
Таблица 2
Габаритные и присоединительные размеры вентиляторов ВР 80-75 исп-5
Типоразмер
вентилятора
A,
мм
A1,
мм
A2,
мм
C,
мм
C1,
мм
C2,
мм
C3,
мм
C4,
мм
C5,
мм
D,
мм
D1,
мм
L, мм
L1,
мм
ВР 80-75-8
520
592
592
755
1082
322
239
591
---
803
850
1257,5
1026
ВР 80-75-10
650
732
732
829,5
1237
318
446
345
726
1000
1040
1402,5
1344
ВР 80-75-12,5
813
907
907
917
1412
332
588
505
825
1250
1310
1582,5
1674
Типоразмер
вентилятора
a1,
мм
a2,
мм
d,
мм
d1,
мм
d2,
мм
h, мм
n, шт.
n1, шт.
n2, шт.
l, мм
ВР 80-75-8
560
560
10
10
14
907
16
4
8
389
ВР 80-75-10
700
700
10
10
16
1237
16
4
10
454
ВР 80-75-12,5
875
875
12
10
16
1375
16
4
10
546
