2.3 Пила поставляется в продажу в следующей комплектации*:

Пила в сборе 1

Ключ комбинированный 1

Цепь/ Шина/ Чехол шины 1/ 1/ 1

Ёмкость для масла/ Щётки 1/ 2

Руководство по эксплуатации 1

Упаковка 1

* в зависимости от поставки комплектация может меняться

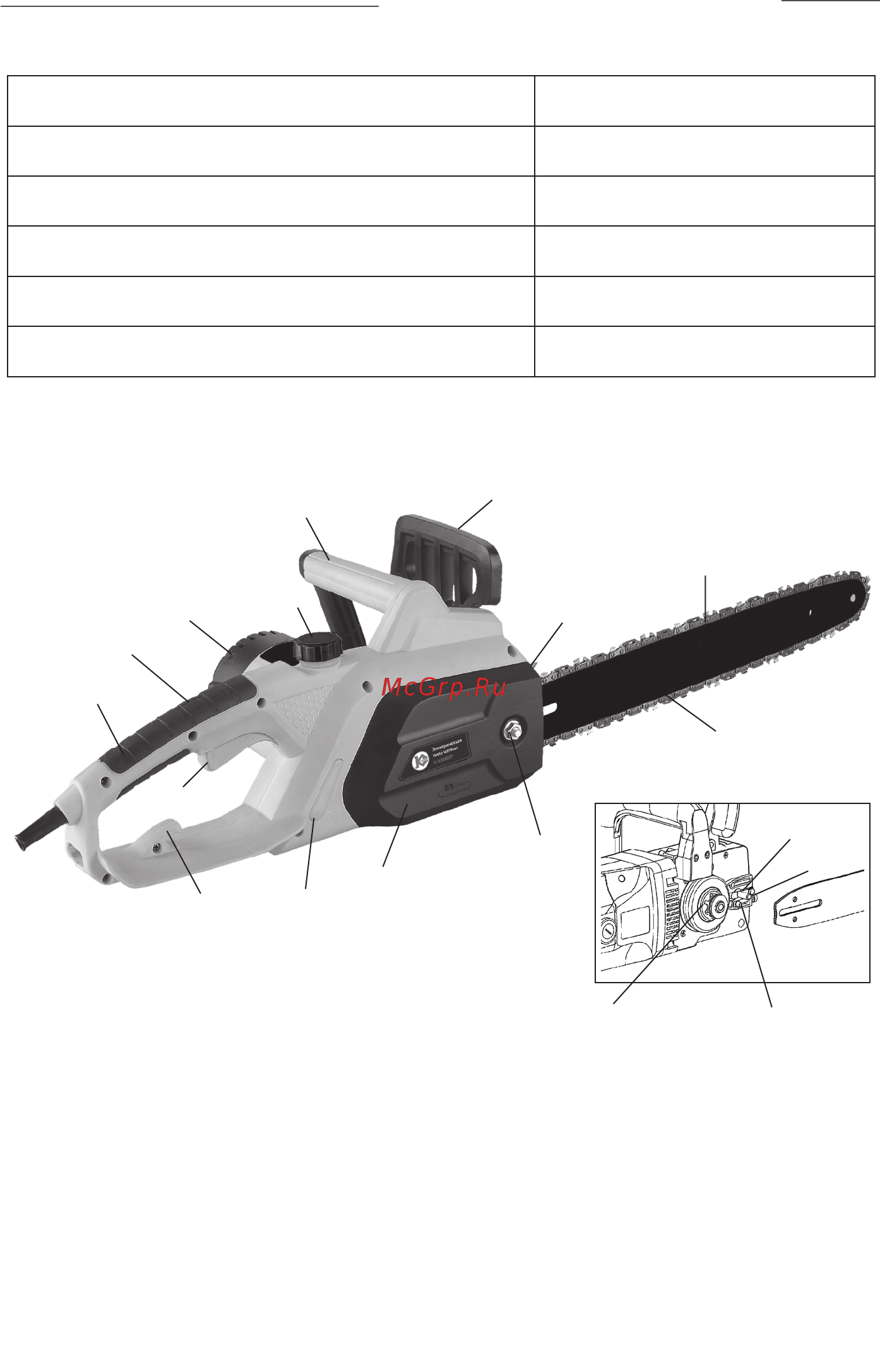

2.4 Общий вид пилы представлен на рис.12.5 Двигатель, редуктор, система

1 – рычаг (щиток) тормоза цепи; 2 – передняя рукоятка; 3 – крышка масляно-

го бака; 4 - кнопка блокировки клавиши выключателя (на рисунке не видна); 5 –

клавиша выключателя; 6 – задняя рукоятка; 7 – крючок для кабеля; 8 – крышка

шины; 9 – гайка фиксации крышки шины; 10 – направляющая шина; 11 – цепь

пильная; 12 – упор зубчатый; 13 – окно контроля уровня масла; 14 – винт ре-

гулировки натяжения цепи; 15 – крышка двигателя; 16 – ведущая звёздочка;

17 – палец натяжной; 18 – шпилька крепления шины.

рис. 1
