Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ SANIVORT 605DUO
3. Технические характеристики
и условия эксплуатации
3.1. Устройство насоса
Корпус канализационной станции
выполнен излегко моющегося пластика.
Внутри корпуса установлен фекальный
насос сизмельчителем имеханизм
автоматического включения/выключе-
ния насоса. Корпус насоса изготовлен
изнержавеющей стали.
Канализационная насосная стан-
ция имеет пять входов: два основных
входа (Ø100 мм) — для присоединения
кунитазу (1, 2) итри входа для присо-
единения писсуаров, биде, умывальни-
ков, душевых кабин (3, 4, 5). Сточные
воды отводятся вканализацию через
выходное отверстие (6). Обратный кла-
пан, установленный навыходе патрубка
насоса (см. рис. 2, поз. 9) предотвращает
возврат встанцию откаченной воды.
В крышке корпуса станции имеется
вентиляционное отверстие сфильтром.
Электродвигатель насоса оснащен
термозащитой, которая отключает его
при повышении температуры выше
критической (например, вслучае закли-
нивания, засора, при перекачивании
слишком горячей воды ит.п.). Повторное
включение происходит автоматически
через 30–60 минут. Если причина пере-
грева двигателя насоса неустранена,
цикл повторяется довыхода станции
изстроя.
3.2. Принцип действия
Сточная вода из бытовых санитарно-
технических приборов через основные
(2, 4), боковые (1, 7) и верхний допол-
нительный (5) входы попадает внако-
пительный бачок канализационной
насосной станции (см. рис. 2). По мере
заполнения внутреннего пространства
насосной станции, жидкость давит на
мембрану механизма автоматического
включения/выключения (3), который
запускает насос (6).
Перед всасывающим отверстием
в нижней части насоса установлен
измельчитель (8) для дробления
включений, содержащихся в жидкости,
поступающей на рабочее колесо и далее
в выходной патрубок (9). Измельчитель
защищает рабочее колесо насоса от
заклинивания, а систему слива от засора.
Насос выключается, когда уровень
жидкости падает и давление на мем-
брану исчезает.
4 6
5
2
3
1

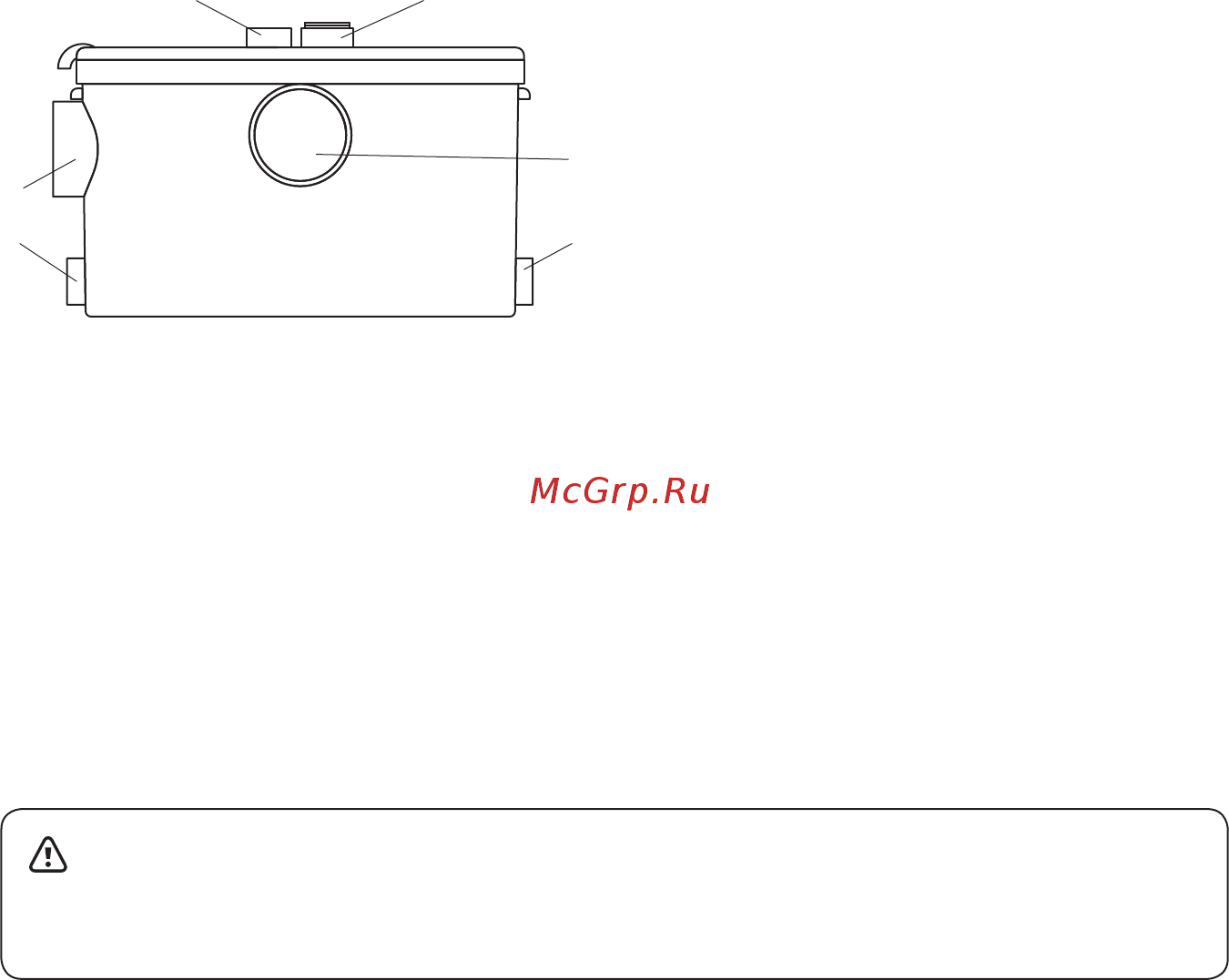

Рис. 1
ВНИМАНИЕ!
Не допускается подключение к станции стиральных и посудомоечных машин, так
как сточные воды этого оборудования могут иметь температуру, превышающую
допустимую.
