Станция состоит из следующих основных узлов: вихревого поверхностного
насоса (1), гидроаккумулятора емкостью 5 или 24 л (2), реле давления (3) и
манометра (4). Насос имеет входное (5), выходное (6) и заливное (7) отверстия.
Гидроаккумулятор имеет во внутренней полости мембрану из пищевой резины
и пневмоклапан (8) для регулировки давления воздуха.
водопроводная сеть всегда находится под давлением. Если Вы откроете кран
или другое устройство, давление в системе начнет падать. Когда давление
упадет ниже 0,15 МПа (1,5 атм) , реле давления автоматически включит насос и
он компенсирует расход воды. Когда Вы закроете кран, насос будет работать
еще некоторое время. Вода заполнит гидроаккумулятор и, когда давление в
системе возрастет до первоначального состояния 0,3 МПа (3,0 атм), реле
давления автоматически отключит насос.
Напор Н(м)
РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ
Техническая поддержка: (495) 734-91-97 3

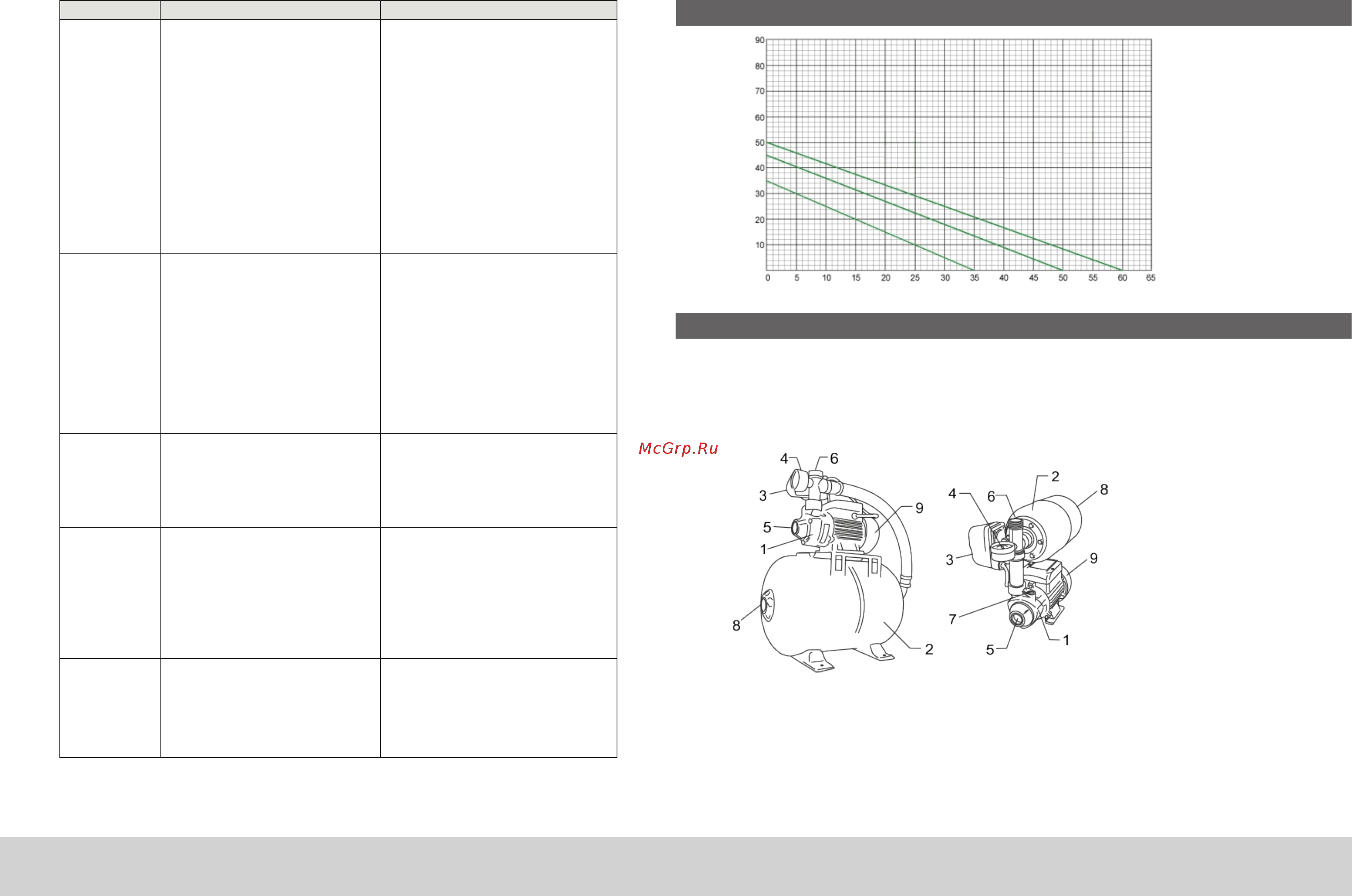

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
ГИДРАВЛИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Неисправность
Возможная причина
Метод устранения
Станция
работает, но не
подает воду.
1. Насос не заполнен водой.
2. Не полностью удален воздух из
корпуса насоса и всасывающей
магистрали.
3. Слишком велика высота
всасывания.
4. Заблокирован обратный клапан
5. Заблокировано рабочее колесо.
6. Засорен всасывающий или
напорный трубопровод.
1. Залейте водой насос и
всасывающий трубопровод
2. Удалите воздух из корпуса насоса,
проверьте герметичность
соединений всасывающей
магистрали и обеспечьте отсутствие
на ней колен и обратных углов.
3. Проверьте условия эксплуатации
насоса.
4. Устраните причину блокировки
обратного клапана.
5. Обратитесь в сервисный центр.
6. Устраните засор в трубопроводе.
Насос не
создает
требуемого
давления.
1. Низкое напряжение в
электросети.
2. Слишком велика высота
всасывания.
3. Попадание воздуха во
всасывающую магистраль.
4. Засор во всасывающем или
напорном трубопроводе, либо в
обратном клапане.
5. Износ рабочих колес.
1. Установите стабилизатор
напряжения.
2. Проверьте условия эксплуатации
насоса.
3. Устраните причину
разгерметизации всасывающей
магистрали.
4. Устраните засор.
5. Обратитесь в сервисный центр.
Насос гудит,
вал насоса не
вращается,
станция не
подает воду.
Залипание рабочего колеса
насоса.
Снимите крышку вентилятора (8) и
при помощи подручного
инструмента несколько раз
проверните вал электродвигателя.
Станция
работает, не
отключаясь
при отсутствии
водоразбора.
1. Низкое напряжение
электрической сети.
2. Реле настроено на слишком
высокое давление выключения.
3. Попадание воздуха во
всасывающую магистраль.
1. Установите стабилизатор
напряжения.
2. Снизьте верхний порог
срабатывания реле давления.
3. Устраните причину
разгерметизации всасывающей
магистрали.
Станция
включается и
выключается
слишком часто.
1. Повреждена мембрана
гидроаккумулятора.
2. Низкое давление сжатого
воздуха в гидроаккумуляторе.
1. Замените мембрану или
обратитесь в сервисный центр.
2. Закачайте воздух в
гидроаккумулятор до значения 1,5
атм.
Производительность (л/мин)
