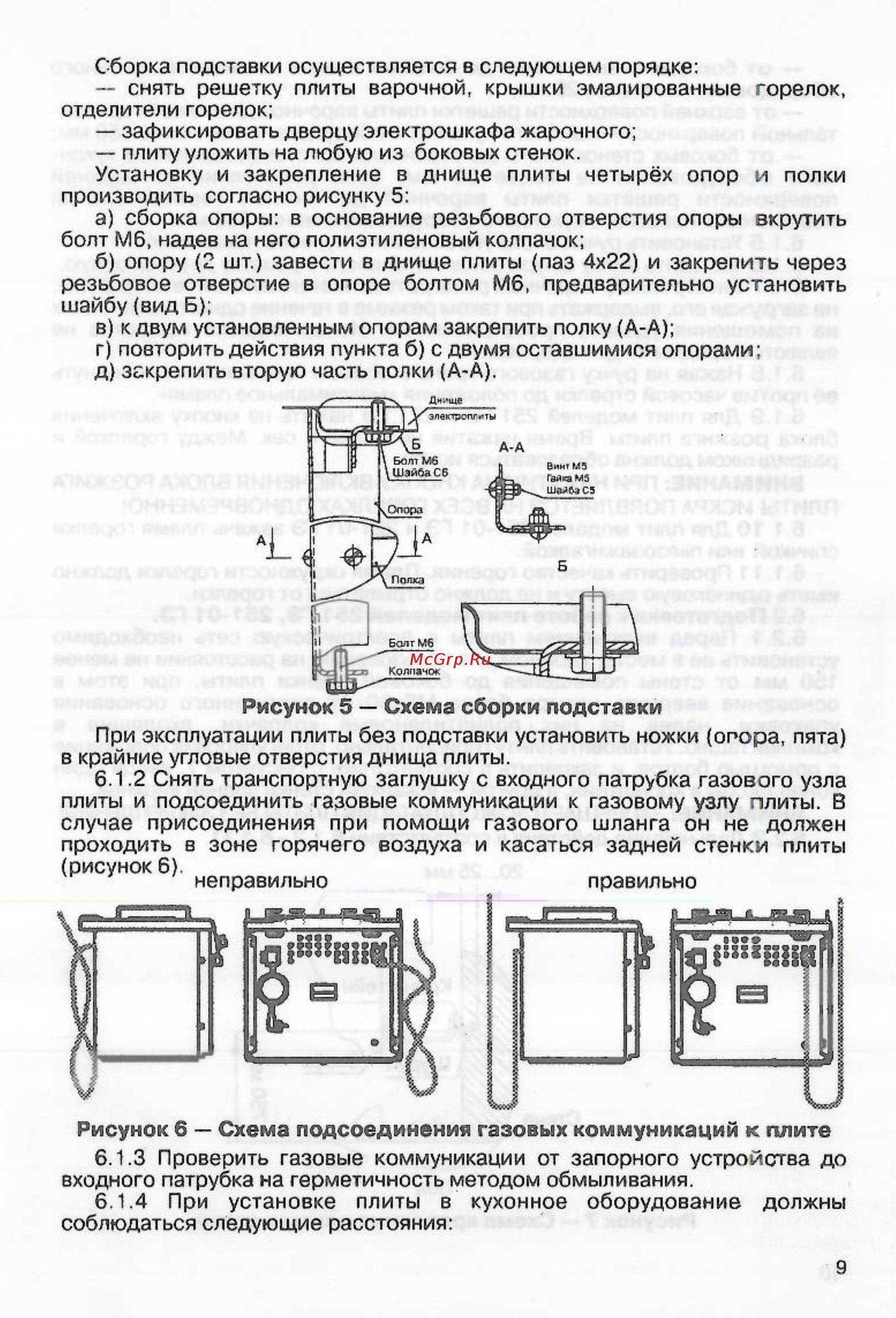

Сборка подставки осуществляется в следующем порядке снять решетку плиты варочной крышки эмалированные горелок отделители горелок зафиксировать дверцу электрошкафа жарочного плиту уложить на любую из боковых стенок Установку и закрепление в днище плиты четырёх опор и полки производить согласно рисунку 5 а сборка опоры в основание резьбового отверстия опоры вкрутить болт Мб надев на него полиэтиленовый колпачок б опору 2 шт завести в днище плиты паз 4x22 и закрепить через резьбовое отверстие в опоре болтом Мб предварительно установить шайбу вид Б в к двум установленным опорам закрепить полку А А г повторить действия пункта б с двумя оставшимися опорами д закрепить вторую часть полки А А Рисунок 5 Схема сборки подставки При эксплуатации плиты без подставки установить ножки опора пята в крайние угловые отверстия днища плиты 6 1 2 Снять транспортную заглушку с входного патрубка газового узла плиты и подсоединить газовые коммуникации к газовому узлу плиты В случае присоединения при помощи газового шланга он не должен проходить в зоне горячего воздуха и касаться задней стенки плиты рисунок 6 неправильно правильно Рисунок 6 Схема подсоединения газовых коммуникаций к плите 6 1 3 Проверить газовые коммуникации от запорного устройства до входного патрубка на герметичность методом обмыливания 6 1 4 При установке плиты в кухонное оборудование должны соблюдаться следующие расстояния 9
