Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ FEKAMAX
6.1. Способы монтажа
6.1.1. Мобильный, при нерегулярной
эксплуатации насоса
При таком способе монтажа угловой переходник-адап-
тер соединяется снапорным фланцем насоса (рис.3)
спомощью крепежа, входящего вкомплект. Шланг
надевается напереходник-адаптер икрепится хомутом
(в комплект невходит). Спомощью троса, закреплён-
ного наручке/рым-болтах, насос опускается впере-
качиваемую жидкость нанеобходимую глубину, или
устанавливается наопору надне резервуара/водоёма.
6.1.2. Стационарный, при регулярной
эксплуатации насоса
При таком способе монтажа насос устанавливается
наопору надне резервуара. Используя трубы, фасон-
ные части, обратный клапан изапорную арматуру
сфланцевым креплением (в комплект невходят)
выполняется напорная магистраль (рис. 4), которая
соединяется снапорным фланцем насоса (см. пункт
3.4.«Габаритные иприсоединительные размеры»)
спомощью крепежа, входящего вкомплект.
При стационарной установке насоса врезервуаре/
колодце, для удобства очистки иобслуживания впро-
цессе эксплуатации рекомендуется, при выполнении
напорной магистрали использовать автоматическую
трубную муфту.
Автоматическая трубная муфта состоит изчетырёх
основных частей (рис. 5):
• колено-основание (поз. 1);
• фланец для крепления насоса сприспособлением
для фиксации снаправляющими трубами (поз. 2);
• верхнее крепление направляющих труб (поз. 3);
• направляющие трубы (поз. 4).
Благодаря разъёмному механизму муфта позво-
ляет автоматически соединять или разъединять насос
снапорным трубопроводом. Насос поднимается
иопускается наместо потрубным направляющим
спомощью стального троса или цепи. При погружении
вперекачиваемую жидкость трубные направляющие
обеспечивают правильное позиционирование насоса
при соединении снапорной магистралью.
Особенности использования имонтажа автоматиче-
ских трубных муфт подробнее смотрите вРуководстве
ихизготовителя.
min
min
min
1
2
3
4

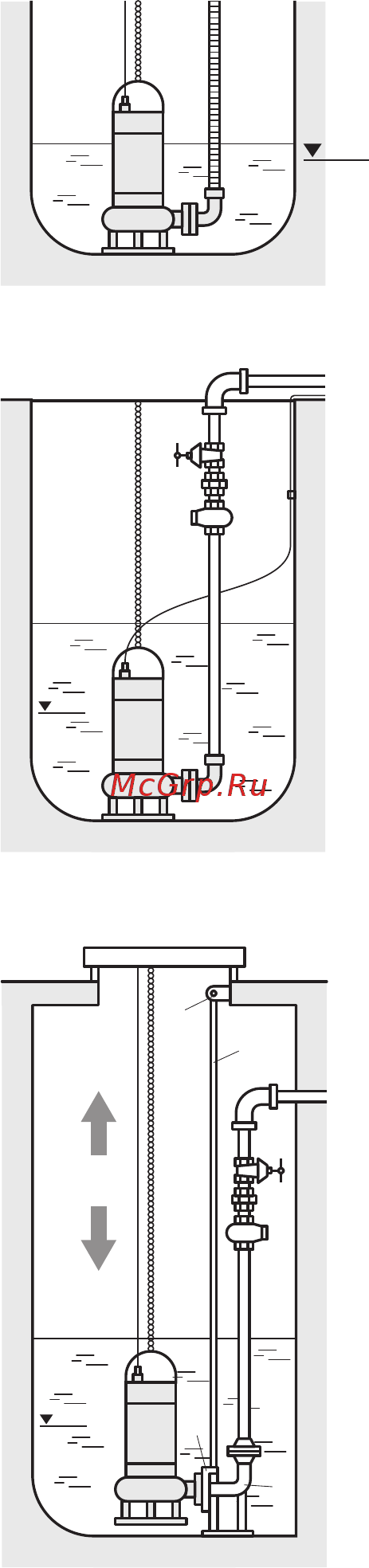

Рис. 3
Рис. 4
Рис. 5
