Руководство по монтажу и эксплуатации UNIPUMP СЕРИЯ ECO
Резьбовые трубные соединения должны
быть выполнены надёжно, чтобы исключить
ихослабление под воздействием крутящих
моментов, возникающих при включении
иотключении насоса. Длина резьбовой
части первой секции трубного стояка
недолжна быть длиннее резьбовой части
напорного патрубка.
При работе насоса всистеме автомати-
ческого водоснабжения, навыходе насоса
необходимо установить дополнительный
обратный клапан (вкомплект поставки
невходит).
Электрокабель крепится кнапор-
ному трубопроводу при помощи хомутов
снебольшим провисанием, расстояние
между крепежами недолжно превышать
двух метров.
Перед погружением насоса вскважину
следует убедиться втом, что обсадная труба
неимеет местных сужений иискривлений,
и, что еевнутренний диаметр больше мак-
симального внешнего диаметра погружного
насоса, сучётом размера защитной планки
электрокабеля.
Насос следует опускать вскважину
только натросе изстали или нейлона,
закрепленном впроушинах насоса.
Крепежный трос недолжен быть нагружен,
новтоже время недолжен провисать.
Категорически запрещается подвешивать
насос заэлектрокабель. После погружения
насоса вскважину следует надежно закре-
пить трос наповерхности.
Максимальная глубина погружения
насоса отзеркала воды — 60 м.
Насос должен быть установлен нарас-
стоянии неменее 1,5 мот дна скважины.
Расстояние между глубиной погружения
насоса идинамическим уровнем воды
висточнике должно быть неменее 3 м.
ВНИМАНИЕ!
Соединения труб в напорном трубопроводе, а также присоединение к насосу должны
быть выполнены герметично.
Обратный
клапан
Статический
уровень
Напорный
трубопровод
Динамический
уровень
мин. 1,5 м
Мин. 3 м
Макс. 60 м
Трос

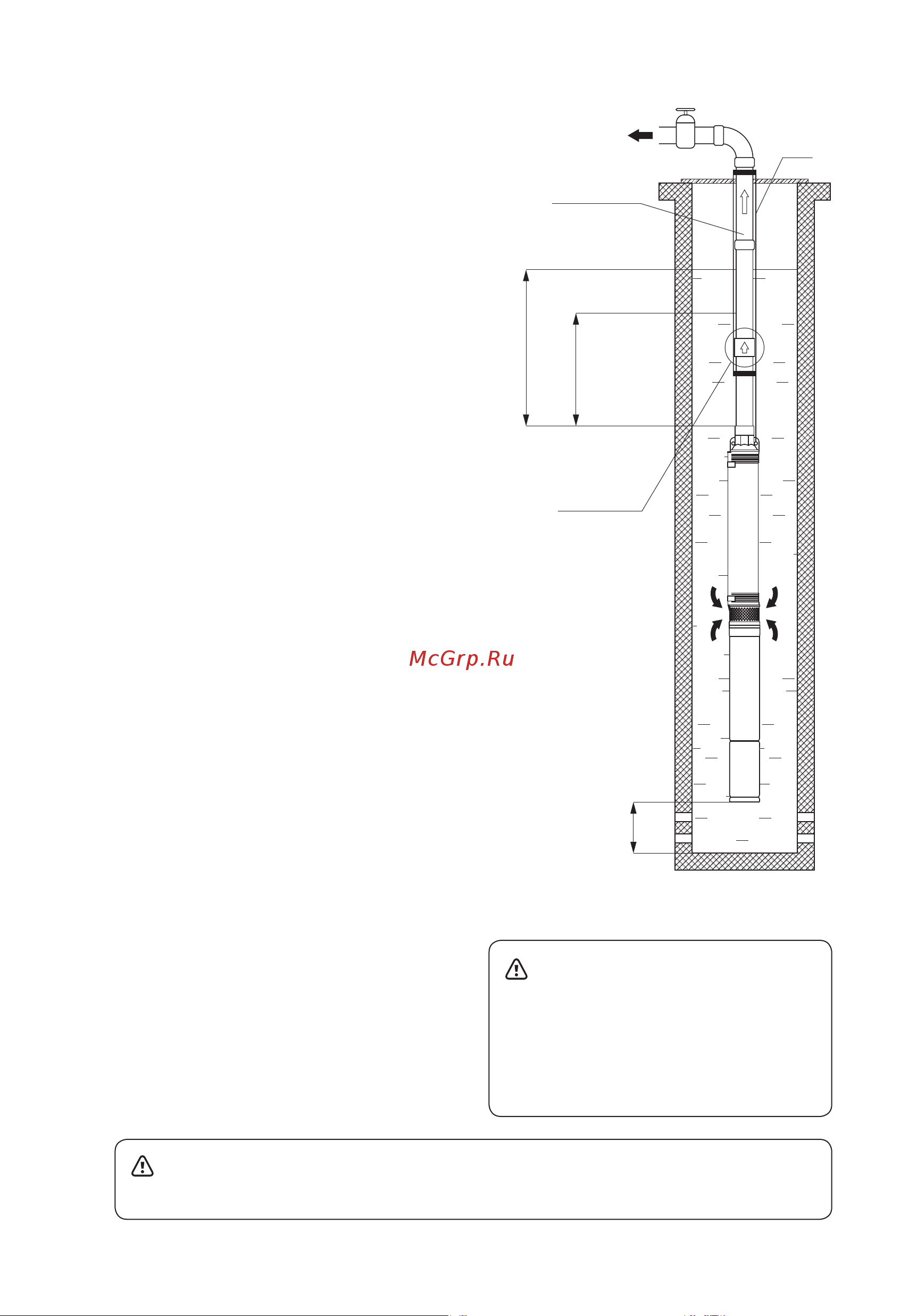

Рис. 2
ВНИМАНИЕ!
Если предполагается эксплуатация
насоса (системы водоснабжения)
взимний период (в условиях низких
температур), предусмотрите меры
или устройства для предупреждения
замерзания воды в напорном
трубопроводе.
